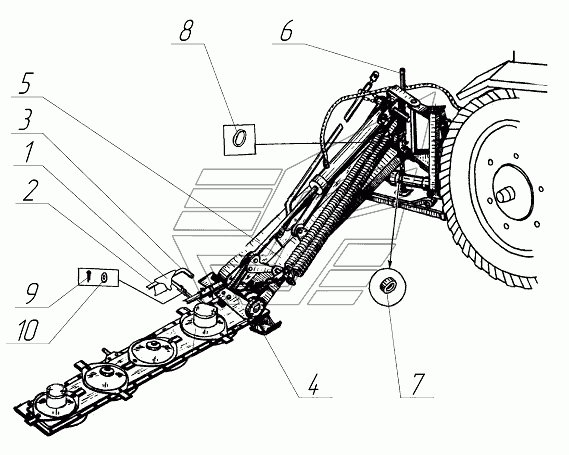

Общий вид КДН-210
100%
Название детали
Чехол
Заводской номер
КДН03.010
Количество на модель
1
№
1
Название детали
Задняя часть ограждения
Заводской номер
КДН03.020
Количество на модель
1
№
2
Название детали
Передняя часть ограждения
Заводской номер
КДН03.030
Количество на модель
1
№
3
Название детали
Башмак
Заводской номер
КДН07.000
Количество на модель
1
№
4
Название детали
Брус малый
Заводской номер
КРН-2,1А.21.010
Количество на модель
1
№
5
Название детали
Стойка
Заводской номер
КРН-2,1А.26.000
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
КРН-2,1.02.101
Количество на модель
2
№
7
Название детали
Кольцо
Заводской номер
КОД27.604
Количество на модель
1
№
8
Название детали
Шплинт
Заводской номер
Шплинт3,2х25.019
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
12.02.Ст3.019
Количество на модель
3
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Чехол | КДН03.010 | 1 | 1 | 1 | |||
| 2 | Задняя часть ограждения | КДН03.020 | 1 | 1 | 2 | |||
| 3 | Передняя часть ограждения | КДН03.030 | 1 | 1 | 3 | |||
| 4 | Башмак | КДН07.000 | 1 | 1 | 4 | |||
| 5 | Брус малый | КРН-2,1А.21.010 | 1 | 1 | 5 | |||
| 6 | Стойка | КРН-2,1А.26.000 | 1 | 1 | 6 | |||
| 7 | Втулка | КРН-2,1.02.101 | 2 | 2 | 7 | |||
| 8 | Кольцо | КОД27.604 | 1 | 1 | 8 | |||
| 9 | Шплинт | Шплинт3,2х25.019 | 3 | 3 | 9 | |||
| 10 | Шайба | 12.02.Ст3.019 | 3 | 3 | 10 |
