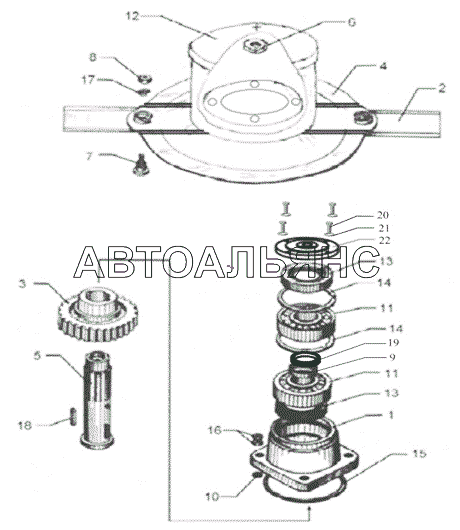

КДН 04.000 Брус режущий
100%
Название детали
Стакан
Заводской номер
КДН 04.110
Количество на модель
4
№
1
Название детали
Стакан
Заводской номер
КДН 04.314
Количество на модель
4
№
1
Название детали
Нож
Заводской номер
КПРН-03.441А
Количество на модель
4
№
2
Название детали
Шестерня
Заводской номер
КДН 04.648А
Количество на модель
4
№
3
Название детали
Ротор
Заводской номер
КДН 04.130
Количество на модель
2
№
4
Название детали
Вал ротора
Заводской номер
КДН 04.652
Количество на модель
4
№
5
Название детали
Гайка
Заводской номер
КДН 04.613
Количество на модель
4
№
6
Название детали
Болт специальный
Заводской номер
КДН 04.651
Количество на модель
8
№
7
Название детали
Гайка
Заводской номер
КПП-3,1.01.01.649
Количество на модель
8
№
8
Название детали
Втулка
Заводской номер
КДН 04.653
Количество на модель
4
№
9
Название детали
Прокладка
Заводской номер
КДН 04.003
Количество на модель
16
№
10
Название детали
Подшипник
Заводской номер
180308
Количество на модель
8
№
11
Название детали
Крышка
Заводской номер
КП-310.02.03.401
Количество на модель
2
№
12
Название детали
Манжета
Заводской номер
1-1-65х90-1
Количество на модель
4
№
13
Название детали
Тавотница ТРГК 3/8"Труб.
Заводской номер
А90
Количество на модель
8
№
14
Название детали
Кольцо
Заводской номер
120-125-30-2-4
Количество на модель
4
№
15
Название детали
Орех
Заводской номер
М12
Количество на модель
32
№
16
Название детали
Шайба
Заводской номер
14.65Г
Количество на модель
8
№
17
Название детали
Шпонка
Заводской номер
2-12х8х22
Количество на модель
8
№
18
Название детали
Кольцо
Заводской номер
040-044-25-2-4
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
М12х1,25-6gх25.56.019
Количество на модель
8
№
20
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
8
№
21
Название детали
Фланец
Заводской номер
КДН 04.312
Количество на модель
4
№
22
Название детали
Фланец
Заводской номер
КДН 04.655
Количество на модель
4
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стакан | КДН 04.110 | 4 | 4 | 1 | |||
| 1 | Стакан | КДН 04.314 | 4 | 4 | 1 | |||
| 2 | Нож | КПРН-03.441А | 4 | 4 | 2 | |||
| 3 | Шестерня | КДН 04.648А | 4 | 4 | 3 | |||
| 4 | Ротор | КДН 04.130 | 2 | 2 | 4 | |||
| 5 | Вал ротора | КДН 04.652 | 4 | 4 | 5 | |||
| 6 | Гайка | КДН 04.613 | 4 | 4 | 6 | |||
| 7 | Болт специальный | КДН 04.651 | 8 | 8 | 7 | |||
| 8 | Гайка | КПП-3,1.01.01.649 | 8 | 8 | 8 | |||
| 9 | Втулка | КДН 04.653 | 4 | 4 | 9 | |||
| 10 | Прокладка | КДН 04.003 | 16 | 16 | 10 | |||
| 11 | Подшипник | 180308 | 8 | 8 | 11 | |||
| 12 | Крышка | КП-310.02.03.401 | 2 | 2 | 12 | |||
| 13 | Манжета | 1-1-65х90-1 | 4 | 4 | 13 | |||
| 14 | Тавотница ТРГК 3/8"Труб. | А90 | 8 | 8 | 14 | |||
| 15 | Кольцо | 120-125-30-2-4 | 4 | 4 | 15 | |||
| 16 | Орех | М12 | 32 | 32 | 16 | |||
| 17 | Шайба | 14.65Г | 8 | 8 | 17 | |||
| 18 | Шпонка | 2-12х8х22 | 8 | 8 | 18 | |||
| 19 | Кольцо | 040-044-25-2-4 | 4 | 4 | 19 | |||
| 20 | Болт | М12х1,25-6gх25.56.019 | 8 | 8 | 20 | |||
| 21 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 8 | 8 | 21 | |||
| 22 | Фланец | КДН 04.312 | 4 | 4 | 22 | |||
| 22 | Фланец | КДН 04.655 | 4 | 4 | 22 |
