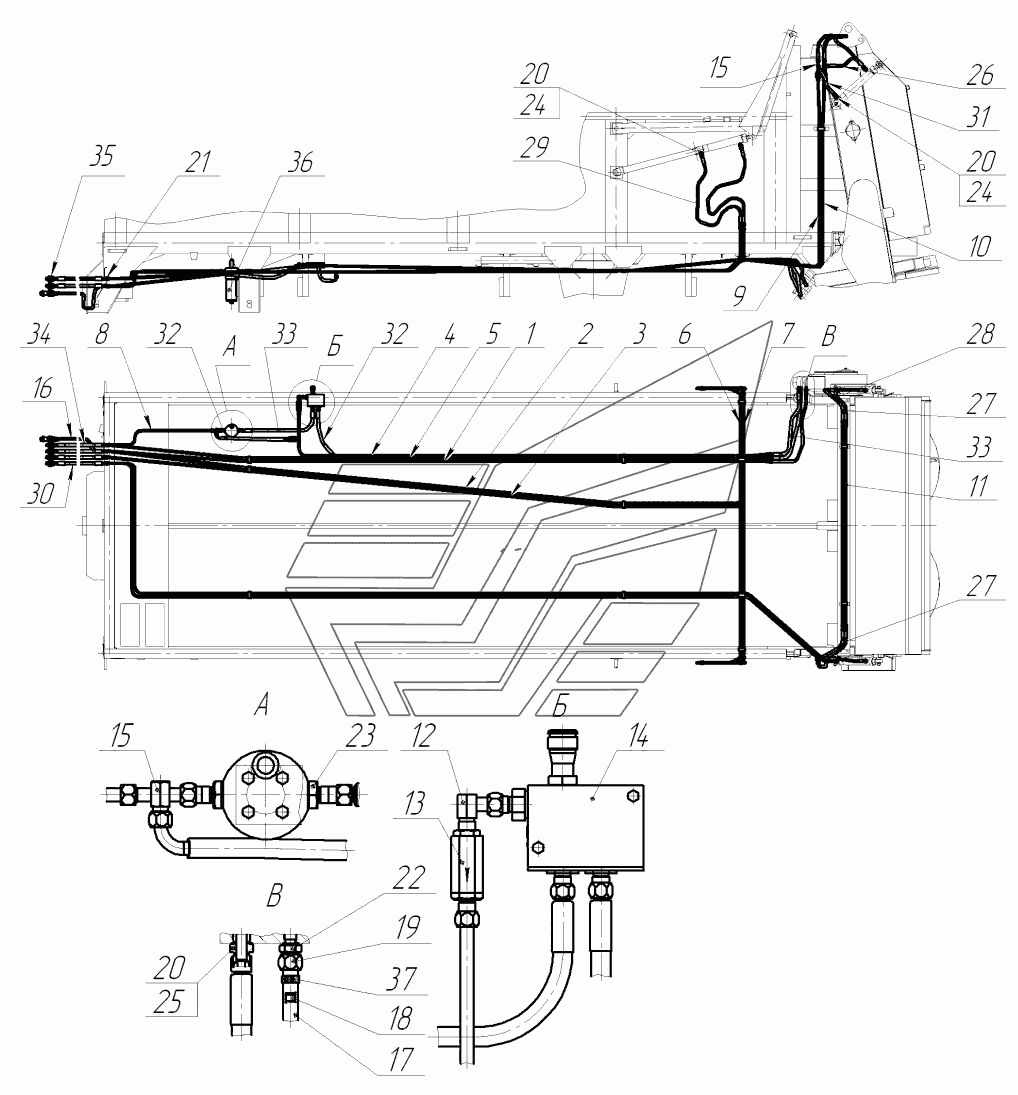

Привод гидравлический (МТУ-13.20.00.000/МТУ-13.20.00.000-01)
100%
Название детали
Трубопровод
Заводской номер
МТУ-13.20.01.000
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
МТУ-13.20.02.000
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
МТУ-13.20.02.000-01
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
МТУ-13.20.03.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
МТУ-13.20.04.000
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
МТУ-13.20.05.000
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
МТУ-13.20.05.000-01
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
МТУ-13.20.08.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
МТУ-13.20.10.000
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
МТУ-13.20.10.000-01
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
МТУ-13.20.11.000
Количество на модель
2
№
11
Название детали
Угольник ввертной с гайкой
Заводской номер
МТУ-13.20.17.000
Количество на модель
1
№
12
Название детали
Клапан обратный
Заводской номер
ПРТ-7А.08.02.000
Количество на модель
2
№
13
Название детали
Регулятор расхода
Заводской номер
ПРТ-7А.08.14.000
Количество на модель
1
№
14
Название детали
Тройник
Заводской номер
ПРТ-7А.22.01.000
Количество на модель
3
№
15
Название детали
Трубопровод дренажный
Заводской номер
ПС-60.07.15.000
Количество на модель
1
№
16
Название детали
Шланг
Заводской номер
МТУ-13.20.00.001
Количество на модель
1
№
17
Название детали
Штуцер
Заводской номер
КР-10.08.13.602
Количество на модель
2
№
18
Название детали
Гаечный ключ
Заводской номер
Н.036.01.002
Количество на модель
2
№
19
Название детали
Штуцер
Заводской номер
Н.036.04.003
Количество на модель
10
№
20
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
7
№
21
Название детали
Штуцер
Заводской номер
ПРЛ-1,5.27.00.015-01
Количество на модель
1
№
22
Название детали
Штуцер ввертной
Заводской номер
ПРТ-7А.08.00.601
Количество на модель
2
№
23
Название детали
Кольцо 017-021-25-2-4
Заводской номер
Кольцо017-021-25-2-4
Количество на модель
9
№
24
Название детали
Прокладка 20 М1
Заводской номер
Прокладка20М1
Количество на модель
2
№
25
Название детали
Рукав высокого давления армированный
Заводской номер
РВД08.21.20.495
Количество на модель
1
№
26
Название детали
Рукав высокого давления армированный
Заводской номер
РВД08.21.20.645
Количество на модель
3
№
27
Название детали
Рукав высокого давления армированный
Заводской номер
РВД08.21.20.845
Количество на модель
1
№
28
Название детали
Рукав высокого давления
Заводской номер
РВД08.21.20.1445
Количество на модель
4
№
29
Название детали
Рукав высокого давления армированный
Заводской номер
РВД08.21.20.2245
Количество на модель
4
№
30
Название детали
Рукав высокого давления армированный
Заводской номер
РВД10.18.20.90.445
Количество на модель
1
№
31
Название детали
Рукав высокого давления армированный
Заводской номер
РВД12.25.20.90.645
Количество на модель
2
№
32
Название детали
Рукав высокого давления армированный
Заводской номер
РВД12.25.20.845
Количество на модель
3
№
33
Название детали
Рукав высокого давления армированный
Заводской номер
РВД12.25.20.2245
Количество на модель
2
№
34
Название детали
Устройство запорное
Заводской номер
УЗ036.50БМ-03
Количество на модель
8
№
35
Название детали
Фильтр напорный
Заводской номер
ФГИ20/3-10МВУХЛ
Количество на модель
1
№
36
Название детали
Хомут червячный «NORMA»
Заводской номер
NORMA16-27
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | МТУ-13.20.01.000 | 1 | 1 | 1 | |||
| 2 | Трубопровод | МТУ-13.20.02.000 | 1 | 1 | 2 | |||
| 3 | Трубопровод | МТУ-13.20.02.000-01 | 1 | 1 | 3 | |||
| 4 | Трубопровод | МТУ-13.20.03.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | МТУ-13.20.04.000 | 1 | 1 | 5 | |||
| 6 | Трубопровод | МТУ-13.20.05.000 | 1 | 1 | 6 | |||
| 7 | Трубопровод | МТУ-13.20.05.000-01 | 1 | 1 | 7 | |||
| 8 | Трубопровод | МТУ-13.20.08.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | МТУ-13.20.10.000 | 1 | 1 | 9 | |||
| 10 | Трубопровод | МТУ-13.20.10.000-01 | 1 | 1 | 10 | |||
| 11 | Трубопровод | МТУ-13.20.11.000 | 2 | 2 | 11 | |||
| 12 | Угольник ввертной с гайкой | МТУ-13.20.17.000 | 1 | 1 | 12 | |||
| 13 | Клапан обратный | ПРТ-7А.08.02.000 | 2 | 2 | 13 | |||
| 14 | Регулятор расхода | ПРТ-7А.08.14.000 | 1 | 1 | 14 | |||
| 15 | Тройник | ПРТ-7А.22.01.000 | 3 | 3 | 15 | |||
| 16 | Трубопровод дренажный | ПС-60.07.15.000 | 1 | 1 | 16 | |||
| 17 | Шланг | МТУ-13.20.00.001 | 1 | 1 | 17 | |||
| 18 | Штуцер | КР-10.08.13.602 | 2 | 2 | 18 | |||
| 19 | Гаечный ключ | Н.036.01.002 | 2 | 2 | 19 | |||
| 20 | Штуцер | Н.036.04.003 | 10 | 10 | 20 | |||
| 21 | Контргайка | Н.036.23.022 | 7 | 7 | 21 | |||
| 22 | Штуцер | ПРЛ-1,5.27.00.015-01 | 1 | 1 | 22 | |||
| 23 | Штуцер ввертной | ПРТ-7А.08.00.601 | 2 | 2 | 23 | |||
| 24 | Кольцо 017-021-25-2-4 | Кольцо017-021-25-2-4 | 9 | 9 | 24 | |||
| 25 | Прокладка 20 М1 | Прокладка20М1 | 2 | 2 | 25 | |||
| 26 | Рукав высокого давления армированный | РВД08.21.20.495 | 1 | 1 | 26 | |||
| 27 | Рукав высокого давления армированный | РВД08.21.20.645 | 3 | 3 | 27 | |||
| 28 | Рукав высокого давления армированный | РВД08.21.20.845 | 1 | 1 | 28 | |||
| 29 | Рукав высокого давления | РВД08.21.20.1445 | 4 | 4 | 29 | |||
| 30 | Рукав высокого давления армированный | РВД08.21.20.2245 | 4 | 4 | 30 | |||
| 31 | Рукав высокого давления армированный | РВД10.18.20.90.445 | 1 | 1 | 31 | |||
| 32 | Рукав высокого давления армированный | РВД12.25.20.90.645 | 2 | 2 | 32 | |||
| 33 | Рукав высокого давления армированный | РВД12.25.20.845 | 3 | 3 | 33 | |||
| 34 | Рукав высокого давления армированный | РВД12.25.20.2245 | 2 | 2 | 34 | |||
| 35 | Устройство запорное | УЗ036.50БМ-03 | 8 | 8 | 35 | |||
| 36 | Фильтр напорный | ФГИ20/3-10МВУХЛ | 1 | 1 | 36 | |||
| 37 | Хомут червячный «NORMA» | NORMA16-27 | 2 | 2 | 37 |
