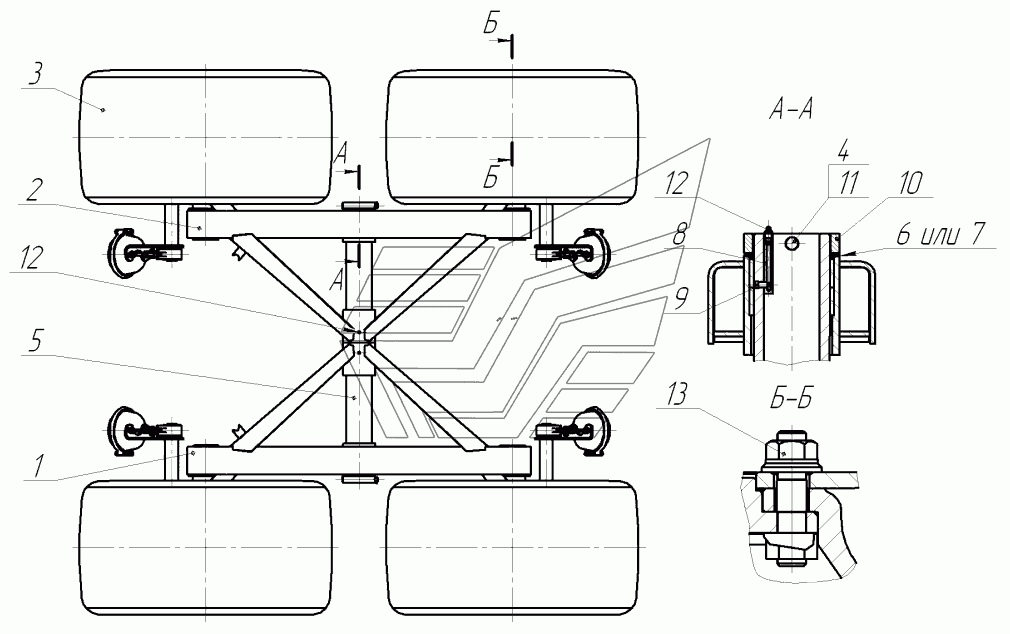

Тележка балансирная (МТУ-15.02.00.000/МТУ-15.02.00.000-01)
100%
Название детали
Колесо с шиной
Заводской номер
МТУ-15.03.02.000-01
Количество на модель
№
Название детали
Балансир со ступицами
Заводской номер
МТУ-15.02.01.000
Количество на модель
1
№
1
Название детали
Балансир со ступицами
Заводской номер
МТУ-15.02.01.000-01
Количество на модель
1
№
2
Название детали
Колесо с шиной
Заводской номер
МТУ-15.03.02.000
Количество на модель
4
№
3
Название детали
Палец
Заводской номер
086СХ12,8-06.090
Количество на модель
2
№
4
Название детали
Ось
Заводской номер
МТУ-15.03.00.801
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
086СХ12,8-06.415
Количество на модель
6
№
6
Название детали
Кольцо
Заводской номер
086СХ12,8-06.415-01
Количество на модель
9
№
7
Название детали
Удлинитель
Заводской номер
086СХ12,8-06.624
Количество на модель
2
№
8
Название детали
Винт
Заводской номер
086СХ12,8-06.625
Количество на модель
2
№
9
Название детали
Кольцо
Заводской номер
086СХ12,8-06.802
Количество на модель
2
№
10
Название детали
Шплинт
Заводской номер
Шплинт4х32.019
Количество на модель
2
№
11
Название детали
Масленка 1.2.Ц6
Заводской номер
Масленка1.2.Ц6
Количество на модель
4
№
12
Название детали
Гайка М22х1,5-6Н
Заводской номер
ГайкаМ22х1,5-6Н
Количество на модель
40
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Колесо с шиной | МТУ-15.03.02.000-01 | |||||||
| 1 | Балансир со ступицами | МТУ-15.02.01.000 | 1 | 1 | 1 | |||
| 2 | Балансир со ступицами | МТУ-15.02.01.000-01 | 1 | 1 | 2 | |||
| 3 | Колесо с шиной | МТУ-15.03.02.000 | 4 | 4 | 3 | |||
| 4 | Палец | 086СХ12,8-06.090 | 2 | 2 | 4 | |||
| 5 | Ось | МТУ-15.03.00.801 | 1 | 1 | 5 | |||
| 6 | Кольцо | 086СХ12,8-06.415 | 6 | 6 | 6 | |||
| 7 | Кольцо | 086СХ12,8-06.415-01 | 9 | 9 | 7 | |||
| 8 | Удлинитель | 086СХ12,8-06.624 | 2 | 2 | 8 | |||
| 9 | Винт | 086СХ12,8-06.625 | 2 | 2 | 9 | |||
| 10 | Кольцо | 086СХ12,8-06.802 | 2 | 2 | 10 | |||
| 11 | Шплинт | Шплинт4х32.019 | 2 | 2 | 11 | |||
| 12 | Масленка 1.2.Ц6 | Масленка1.2.Ц6 | 4 | 4 | 12 | |||
| 13 | Гайка М22х1,5-6Н | ГайкаМ22х1,5-6Н | 40 | 40 | 13 |
