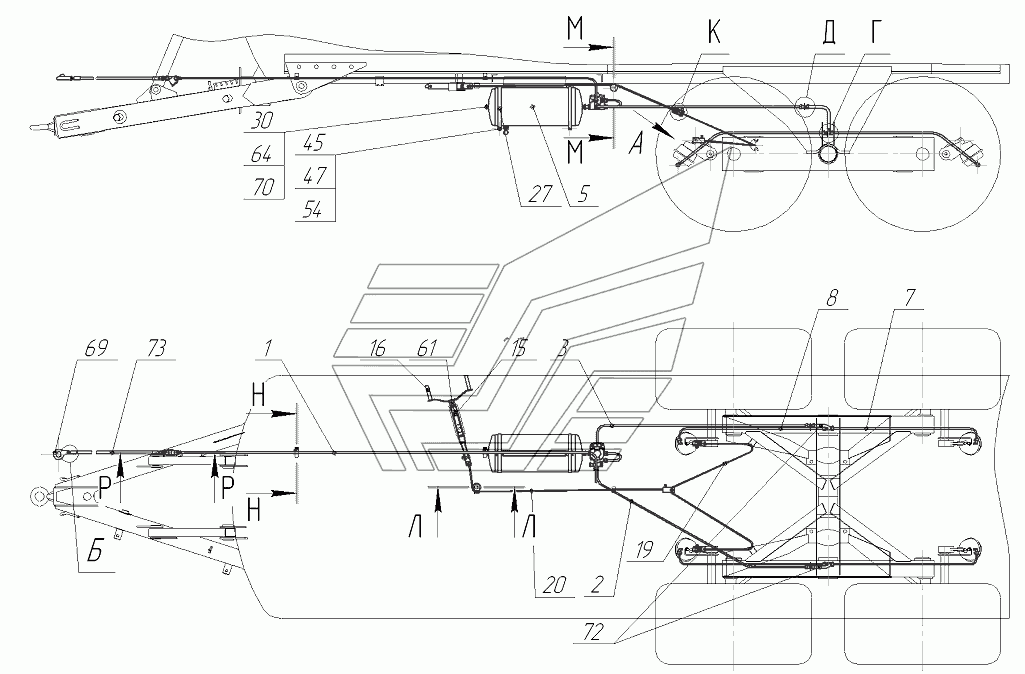

Система тормозная МЖУ-16.41.00.000
100%
Название детали
Трубопровод
Заводской номер
МЖУ-16.41.10.000
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
МЖУ-16.41.20.000
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
МЖУ-16.41.30.000
Количество на модель
1
№
3
Название детали
Модуль
Заводской номер
МЖТ-Ф-6.08.08.000-01
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
МТУ-13.18.04.000
Количество на модель
2
№
7
Название детали
Трубопровод
Заводской номер
МТУ-13.18.04.000-01
Количество на модель
2
№
8
Название детали
Угольник ввертный
Заводской номер
ПРТ-7.06.04.000
Количество на модель
4
№
14
Название детали
Гайка с винтом
Заводской номер
ПРТ-10.30.020
Количество на модель
1
№
15
Название детали
Рукоятка ручного тормоза
Заводской номер
ПРТ-10.30.030
Количество на модель
1
№
16
Название детали
Трос
Заводской номер
МЖУ-16.41.00.601
Количество на модель
1
№
19
Название детали
Трос
Заводской номер
МЖУ-16.41.00.602
Количество на модель
1
№
20
Название детали
Ось
Заводской номер
МЖУ-16.41.00.603
Количество на модель
1
№
21
Название детали
Ролик
Заводской номер
ГУТ03.104
Количество на модель
2
№
22
Название детали
Ось
Заводской номер
МЖТ-10.00.00.616-03
Количество на модель
4
№
24
Название детали
Штуцер
Заводской номер
МТТ-Ф-19.27.00.603
Количество на модель
1
№
26
Название детали
Стремянка
Заводской номер
086СТ00-00.501
Количество на модель
2
№
27
Название детали
Штуцер
Заводской номер
086СТ00-00.603
Количество на модель
1
№
28
Название детали
Шайба
Заводской номер
086СТ-509
Количество на модель
4
№
30
Название детали
Шайба
Заводской номер
086СТ-509-01
Количество на модель
4
№
31
Название детали
Гайка
Заводской номер
ПРТ-7.06.04.602
Количество на модель
4
№
32
Название детали
Тройник
Заводской номер
ПРТ-10.13.603
Количество на модель
2
№
34
Название детали
Штуцер проходной
Заводской номер
ПРТ-10.13.617
Количество на модель
2
№
35
Название детали
Переходник
Заводской номер
ПРТ-10.13.618
Количество на модель
1
№
38
Название детали
Кронштейн
Заводской номер
ПСТ-9.01.04.405
Количество на модель
4
№
39
Название детали
Фиксатор
Заводской номер
ПСТ-9.01.04.608
Количество на модель
4
№
40
Название детали
Заглушка
Заводской номер
РЖТ42.00.001
Количество на модель
1
№
41
Название детали
Болт М8-6gх12.56.019
Заводской номер
БолтМ8-6gх12.56.019
Количество на модель
2
№
42
Название детали
Болт М8-6gх30.56.019
Заводской номер
БолтМ8-6gх30.56.019
Количество на модель
4
№
44
Название детали
Болт М8-6gх50.56.019
Заводской номер
БолтМ8-6gх50.56.019
Количество на модель
2
№
45
Название детали
Гайка М8-6H.6.019
Заводской номер
ГайкаМ8-6H.6.019
Количество на модель
6
№
47
Название детали
Гайка М18х1,5-6Н.019
Заводской номер
ГайкаМ18х1,5-6Н.019
Количество на модель
4
№
49
Название детали
Гайка
Заводской номер
ГайкаМ20х1,5-6Н.04.019
Количество на модель
1
№
51
Название детали
Шайба Г.
Заводской номер
Шайба8.65Г.019
Количество на модель
4
№
54
Название детали
Шайба А12.02.Ст3.019
Заводской номер
ШайбаА12.02.Ст3.019
Количество на модель
7
№
56
Название детали
Шплинт
Заводской номер
Шплинт3,2х20.019
Количество на модель
6
№
59
Название детали
Штифт 16т6х45
Заводской номер
Штифт16т6х45
Количество на модель
1
№
61
Название детали
Кольцо 013-016-19-2-2
Заводской номер
Кольцо013-016-19-2-2
Количество на модель
4
№
63
Название детали
Кольцо 020-025-30-2-4
Заводской номер
Кольцо020-025-30-2-4
Количество на модель
4
№
64
Название детали
Скоба I-12
Заводской номер
СкобаI-12
Количество на модель
2
№
65
Название детали
Фильтр магистральный
Заводской номер
12.351.1310
Количество на модель
№
67
Название детали
Головка соединительная
Заводской номер
105.069.51.000
Количество на модель
1
№
69
Название детали
Клапан контрольного вывода
Заводской номер
105.069.05.000
Количество на модель
1
№
70
Название детали
Фильтр магистральный
Заводской номер
105.069.04.000У1
Количество на модель
№
71
Название детали
Шланг
Заводской номер
105.069.41.000-05У1
Количество на модель
2
№
72
Название детали
Шланг
Заводской номер
105.069.46.000-03У1
Количество на модель
1
№
73
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | МЖУ-16.41.10.000 | 1 | 1 | 1 | |||
| 2 | Трубопровод | МЖУ-16.41.20.000 | 1 | 1 | 2 | |||
| 3 | Трубопровод | МЖУ-16.41.30.000 | 1 | 1 | 3 | |||
| 5 | Модуль | МЖТ-Ф-6.08.08.000-01 | 1 | 1 | 5 | |||
| 7 | Трубопровод | МТУ-13.18.04.000 | 2 | 2 | 7 | |||
| 8 | Трубопровод | МТУ-13.18.04.000-01 | 2 | 2 | 8 | |||
| 14 | Угольник ввертный | ПРТ-7.06.04.000 | 4 | 4 | 14 | |||
| 15 | Гайка с винтом | ПРТ-10.30.020 | 1 | 1 | 15 | |||
| 16 | Рукоятка ручного тормоза | ПРТ-10.30.030 | 1 | 1 | 16 | |||
| 19 | Трос | МЖУ-16.41.00.601 | 1 | 1 | 19 | |||
| 20 | Трос | МЖУ-16.41.00.602 | 1 | 1 | 20 | |||
| 21 | Ось | МЖУ-16.41.00.603 | 1 | 1 | 21 | |||
| 22 | Ролик | ГУТ03.104 | 2 | 2 | 22 | |||
| 24 | Ось | МЖТ-10.00.00.616-03 | 4 | 4 | 24 | |||
| 26 | Штуцер | МТТ-Ф-19.27.00.603 | 1 | 1 | 26 | |||
| 27 | Стремянка | 086СТ00-00.501 | 2 | 2 | 27 | |||
| 28 | Штуцер | 086СТ00-00.603 | 1 | 1 | 28 | |||
| 30 | Шайба | 086СТ-509 | 4 | 4 | 30 | |||
| 31 | Шайба | 086СТ-509-01 | 4 | 4 | 31 | |||
| 32 | Гайка | ПРТ-7.06.04.602 | 4 | 4 | 32 | |||
| 34 | Тройник | ПРТ-10.13.603 | 2 | 2 | 34 | |||
| 35 | Штуцер проходной | ПРТ-10.13.617 | 2 | 2 | 35 | |||
| 38 | Переходник | ПРТ-10.13.618 | 1 | 1 | 38 | |||
| 39 | Кронштейн | ПСТ-9.01.04.405 | 4 | 4 | 39 | |||
| 40 | Фиксатор | ПСТ-9.01.04.608 | 4 | 4 | 40 | |||
| 41 | Заглушка | РЖТ42.00.001 | 1 | 1 | 41 | |||
| 42 | Болт М8-6gх12.56.019 | БолтМ8-6gх12.56.019 | 2 | 2 | 42 | |||
| 44 | Болт М8-6gх30.56.019 | БолтМ8-6gх30.56.019 | 4 | 4 | 44 | |||
| 45 | Болт М8-6gх50.56.019 | БолтМ8-6gх50.56.019 | 2 | 2 | 45 | |||
| 47 | Гайка М8-6H.6.019 | ГайкаМ8-6H.6.019 | 6 | 6 | 47 | |||
| 49 | Гайка М18х1,5-6Н.019 | ГайкаМ18х1,5-6Н.019 | 4 | 4 | 49 | |||
| 51 | Гайка | ГайкаМ20х1,5-6Н.04.019 | 1 | 1 | 51 | |||
| 54 | Шайба Г. | Шайба8.65Г.019 | 4 | 4 | 54 | |||
| 56 | Шайба А12.02.Ст3.019 | ШайбаА12.02.Ст3.019 | 7 | 7 | 56 | |||
| 59 | Шплинт | Шплинт3,2х20.019 | 6 | 6 | 59 | |||
| 61 | Штифт 16т6х45 | Штифт16т6х45 | 1 | 1 | 61 | |||
| 63 | Кольцо 013-016-19-2-2 | Кольцо013-016-19-2-2 | 4 | 4 | 63 | |||
| 64 | Кольцо 020-025-30-2-4 | Кольцо020-025-30-2-4 | 4 | 4 | 64 | |||
| 65 | Скоба I-12 | СкобаI-12 | 2 | 2 | 65 | |||
| 67 | Фильтр магистральный | 12.351.1310 | 67 | |||||
| 69 | Головка соединительная | 105.069.51.000 | 1 | 1 | 69 | |||
| 70 | Клапан контрольного вывода | 105.069.05.000 | 1 | 1 | 70 | |||
| 71 | Фильтр магистральный | 105.069.04.000У1 | 71 | |||||
| 72 | Шланг | 105.069.41.000-05У1 | 2 | 2 | 72 | |||
| 73 | Шланг | 105.069.46.000-03У1 | 1 | 1 | 73 |
