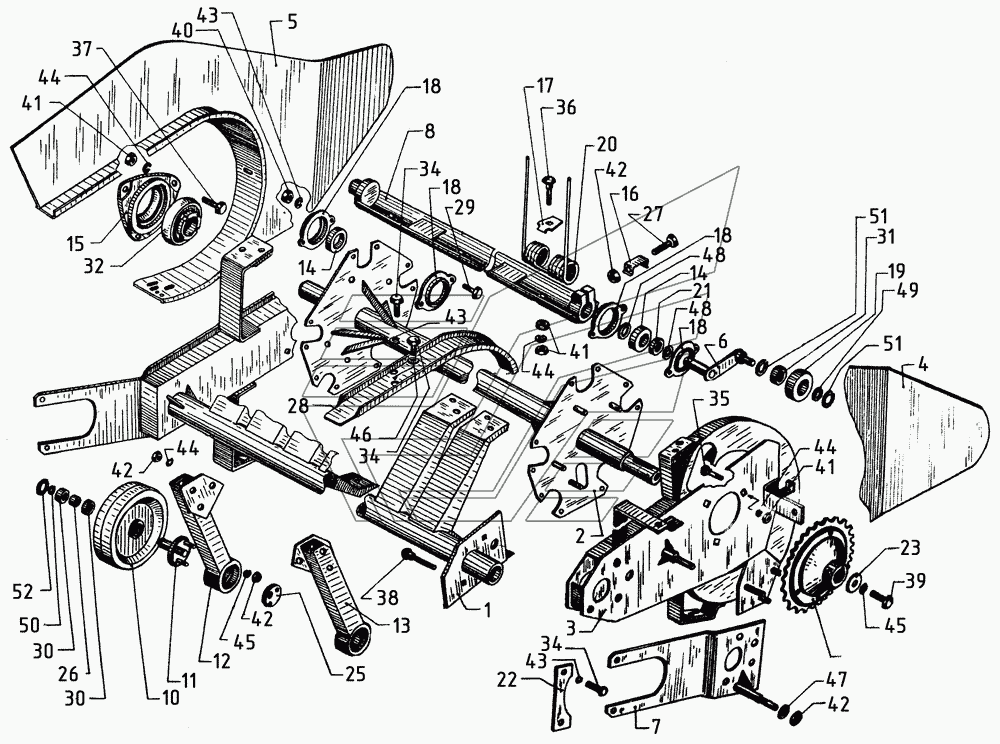

Подборщик
100%
Название детали
Подборщик
Заводской номер
ПР-1,4.06.00.000
Количество на модель
№
Название детали
Труба с кронштейнами
Заводской номер
ПР-1,4.06.01.010
Количество на модель
1
№
1
Название детали
Вал с дисками
Заводской номер
ПР-1,4.06.01.020
Количество на модель
1
№
2
Название детали
Боковина правая
Заводской номер
ПР-1,4.06.01.040
Количество на модель
1
№
3
Название детали
Щит правый
Заводской номер
ПР-1,4.06.02.000
Количество на модель
1
№
4
Название детали
Щит левый
Заводской номер
ПР-1,4.06.03.000
Количество на модель
1
№
5
Название детали
Кулачок
Заводской номер
ПР07.00.090
Количество на модель
5
№
6
Название детали
Кронштейн
Заводской номер
ПР07.200
Количество на модель
1
№
7
Название детали
Державка зубьев
Заводской номер
ПР07.00.220-01
Количество на модель
5
№
8
Название детали
Муфта предохранительная
Заводской номер
ПР07.00.230
Количество на модель
1
№
9
Название детали
Колесо (ПР-1,4.00.25.000-Опора)
Заводской номер
ПР-1,4.00.25.010
Количество на модель
2
№
10
Название детали
Ось с шайбой (ПР-1,4.00.25.000-Опора)
Заводской номер
ПР-1,4.00.25.020
Количество на модель
2
№
11
Название детали
Стойка (ПР-1,4.00.25.000-Опора)
Заводской номер
ПР-1,4.00.25.050
Количество на модель
1
№
12
Название детали
Стойка (ПР-1,4.00.25.000-01-Опора)
Заводской номер
ПР-1,4.00.25.050-01
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
ПБ16.01.002
Количество на модель
10
№
14
Название детали
Корпус подшипника (Н 027.105)
Заводской номер
ПБ16.01.204
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
ПБ16.01.403
Количество на модель
5
№
16
Название детали
Шайба зуба
Заводской номер
ПБ16.01.418
Количество на модель
35
№
17
Название детали
Полукорпус (Н 027.212)
Заводской номер
ПБ16.01.436
Количество на модель
20
№
18
Название детали
Ролик
Заводской номер
ПБ16.01.605
Количество на модель
5
№
19
Название детали
Зуб пружинный
Заводской номер
ПБ16.01.607
Количество на модель
35
№
20
Название детали
Втулка
Заводской номер
ПБ16.01.803
Количество на модель
5
№
21
Название детали
Ригель
Заводской номер
ПР00.427
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
ПР07.423
Количество на модель
1
№
23
Название детали
Шайба стопорная
Заводской номер
ПР07.424
Количество на модель
20
№
24
Название детали
Шайба
Заводской номер
ПР-1,4.00.25.401
Количество на модель
2
№
25
Название детали
Втулка
Заводской номер
ПР-7А.07.03.801-03
Количество на модель
2
№
26
Название детали
Болт специальный М12х75
Заводской номер
ПСБ10.616
Количество на модель
5
№
27
Название детали
Скат
Заводской номер
ПСБ56.448
Количество на модель
13
№
28
Название детали
Болт специальный (М8х20.7802)
Заводской номер
ПСБ56.632
Количество на модель
20
№
29
Название детали
Подшипник ГОСТ
Заводской номер
180204
Количество на модель
4
№
30
Название детали
Подшипник
Заводской номер
180502
Количество на модель
5
№
31
Название детали
Подшипник
Заводской номер
1680207
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
М8х25
Количество на модель
52
№
34
Название детали
Болт
Заводской номер
М10х35
Количество на модель
3
№
35
Название детали
Болт
Заводской номер
М10х40
Количество на модель
35
№
36
Название детали
Болт
Заводской номер
М10х70
Количество на модель
3
№
37
Название детали
Болт
Заводской номер
М12х70
Количество на модель
3
№
38
Название детали
Болт
Заводской номер
М12х35
Количество на модель
1
№
39
Название детали
Гайка
Заводской номер
М8
Количество на модель
20
№
40
Название детали
Гайка
Заводской номер
М10
Количество на модель
76
№
41
Название детали
Орех
Заводской номер
М12
Количество на модель
18
№
42
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
74
№
43
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
41
№
44
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
13
№
45
Название детали
Шайба
Заводской номер
Шайба8
Количество на модель
30
№
46
Название детали
Шайба
Заводской номер
Шайба12
Количество на модель
3
№
47
Название детали
Шайба
Заводской номер
Шайба36х1,0
Количество на модель
10
№
48
Название детали
Кольцо
Заводской номер
В15
Количество на модель
5
№
49
Название детали
Гайка
Заводской номер
650-29.01.012
Количество на модель
2
№
50
Название детали
Кольцо В
Заводской номер
В35
Количество на модель
10
№
51
Название детали
Кольцо
Заводской номер
А47
Количество на модель
2
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Подборщик | ПР-1,4.06.00.000 | |||||||
| 1 | Труба с кронштейнами | ПР-1,4.06.01.010 | 1 | 1 | 1 | |||
| 2 | Вал с дисками | ПР-1,4.06.01.020 | 1 | 1 | 2 | |||
| 3 | Боковина правая | ПР-1,4.06.01.040 | 1 | 1 | 3 | |||
| 4 | Щит правый | ПР-1,4.06.02.000 | 1 | 1 | 4 | |||
| 5 | Щит левый | ПР-1,4.06.03.000 | 1 | 1 | 5 | |||
| 6 | Кулачок | ПР07.00.090 | 5 | 5 | 6 | |||
| 7 | Кронштейн | ПР07.200 | 1 | 1 | 7 | |||
| 8 | Державка зубьев | ПР07.00.220-01 | 5 | 5 | 8 | |||
| 9 | Муфта предохранительная | ПР07.00.230 | 1 | 1 | 9 | |||
| 10 | Колесо (ПР-1,4.00.25.000-Опора) | ПР-1,4.00.25.010 | 2 | 2 | 10 | |||
| 11 | Ось с шайбой (ПР-1,4.00.25.000-Опора) | ПР-1,4.00.25.020 | 2 | 2 | 11 | |||
| 12 | Стойка (ПР-1,4.00.25.000-Опора) | ПР-1,4.00.25.050 | 1 | 1 | 12 | |||
| 13 | Стойка (ПР-1,4.00.25.000-01-Опора) | ПР-1,4.00.25.050-01 | 1 | 1 | 13 | |||
| 14 | Подшипник | ПБ16.01.002 | 10 | 10 | 14 | |||
| 15 | Корпус подшипника (Н 027.105) | ПБ16.01.204 | 2 | 2 | 15 | |||
| 16 | Шайба | ПБ16.01.403 | 5 | 5 | 16 | |||
| 17 | Шайба зуба | ПБ16.01.418 | 35 | 35 | 17 | |||
| 18 | Полукорпус (Н 027.212) | ПБ16.01.436 | 20 | 20 | 18 | |||
| 19 | Ролик | ПБ16.01.605 | 5 | 5 | 19 | |||
| 20 | Зуб пружинный | ПБ16.01.607 | 35 | 35 | 20 | |||
| 21 | Втулка | ПБ16.01.803 | 5 | 5 | 21 | |||
| 22 | Ригель | ПР00.427 | 2 | 2 | 22 | |||
| 23 | Шайба | ПР07.423 | 1 | 1 | 23 | |||
| 24 | Шайба стопорная | ПР07.424 | 20 | 20 | 24 | |||
| 25 | Шайба | ПР-1,4.00.25.401 | 2 | 2 | 25 | |||
| 26 | Втулка | ПР-7А.07.03.801-03 | 2 | 2 | 26 | |||
| 27 | Болт специальный М12х75 | ПСБ10.616 | 5 | 5 | 27 | |||
| 28 | Скат | ПСБ56.448 | 13 | 13 | 28 | |||
| 29 | Болт специальный (М8х20.7802) | ПСБ56.632 | 20 | 20 | 29 | |||
| 30 | Подшипник ГОСТ | 180204 | 4 | 4 | 30 | |||
| 31 | Подшипник | 180502 | 5 | 5 | 31 | |||
| 32 | Подшипник | 1680207 | 2 | 2 | 32 | |||
| 34 | Болт | М8х25 | 52 | 52 | 34 | |||
| 35 | Болт | М10х35 | 3 | 3 | 35 | |||
| 36 | Болт | М10х40 | 35 | 35 | 36 | |||
| 37 | Болт | М10х70 | 3 | 3 | 37 | |||
| 38 | Болт | М12х70 | 3 | 3 | 38 | |||
| 39 | Болт | М12х35 | 1 | 1 | 39 | |||
| 40 | Гайка | М8 | 20 | 20 | 40 | |||
| 41 | Гайка | М10 | 76 | 76 | 41 | |||
| 42 | Орех | М12 | 18 | 18 | 42 | |||
| 43 | Шайба | 8.65Г | 74 | 74 | 43 | |||
| 44 | Шайба | 10.65Г | 41 | 41 | 44 | |||
| 45 | Шайба | 12.65Г | 13 | 13 | 45 | |||
| 46 | Шайба | Шайба8 | 30 | 30 | 46 | |||
| 47 | Шайба | Шайба12 | 3 | 3 | 47 | |||
| 48 | Шайба | Шайба36х1,0 | 10 | 10 | 48 | |||
| 49 | Кольцо | В15 | 5 | 5 | 49 | |||
| 50 | Гайка | 650-29.01.012 | 2 | 2 | 50 | |||
| 51 | Кольцо В | В35 | 10 | 10 | 51 | |||
| 52 | Кольцо | А47 | 2 | 2 | 52 |
