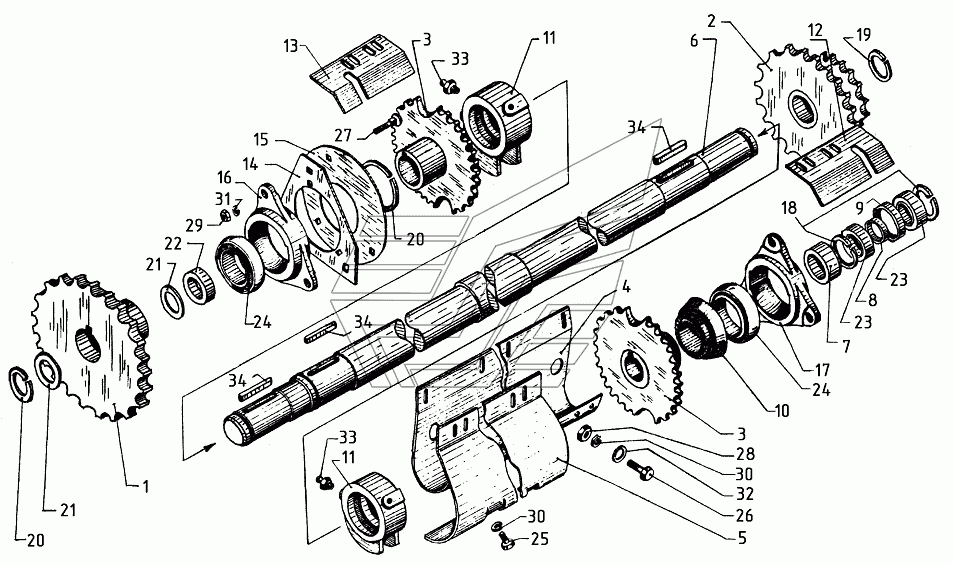

Вал ведущий
100%
Название детали
Ось
Заводской номер
ПР-1,4.51.02.000
Количество на модель
№
Название детали
Звездочка Z=23
Заводской номер
ПР-1,4.02.02.020
Количество на модель
1
№
1
Название детали
Блок звездочек
Заводской номер
ПР-1,4.51.02.010
Количество на модель
1
№
2
Название детали
Звездочка Z=16 для ПР- 1,4.17.00.000-02
Заводской номер
ПР-02.00.700
Количество на модель
2
№
3
Название детали
Щиток
Заводской номер
ПР-1,4.02.00.401
Количество на модель
1
№
4
Название детали
Лютик
Заводской номер
ПР-1,4.02.00.402
Количество на модель
1
№
5
Название детали
Вал
Заводской номер
ПР-1,4.51.02.601
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
ПР-1,4.51.02.801
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
ПР-1,4.51.02.802
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
ПР-1,4.51.02.802-01
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
ПР02.001
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
ПР02.103А
Количество на модель
2
№
11
Название детали
Чистик
Заводской номер
ПР02.463
Количество на модель
1
№
12
Название детали
Чистик
Заводской номер
ПР02.463-01
Количество на модель
1
№
13
Название детали
Пластина
Заводской номер
ПР02.473
Количество на модель
1
№
14
Название детали
Пластина
Заводской номер
ПР02.476
Количество на модель
1
№
15
Название детали
Корпус подшипника
Заводской номер
ПР02.628
Количество на модель
1
№
16
Название детали
Корпус подшипника
Заводской номер
ПР02.628-01
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
ПР07.00.431-02
Количество на модель
2
№
18
Название детали
Кольцо
Заводской номер
ПР11.00.401-02
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
ПР11.00.401-03
Количество на модель
2
№
20
Название детали
Шайба специальная
Заводской номер
ПРТ-10.02.415
Количество на модель
12
№
21
Название детали
Кольцо
Заводской номер
ПРТ-7А.07.08.301-02
Количество на модель
1
№
22
Название детали
Подшипник
Заводской номер
80209
Количество на модель
2
№
23
Название детали
Подшипник сферический
Заводской номер
1580211
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
М8х16
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
М8х25
Количество на модель
7
№
26
Название детали
Болт
Заводской номер
М12х45
Количество на модель
3
№
27
Название детали
Гайка
Заводской номер
М8
Количество на модель
7
№
28
Название детали
Орех
Заводской номер
М12
Количество на модель
3
№
29
Название детали
Шайба
Заводской номер
8.65Г
Количество на модель
11
№
30
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
3
№
31
Название детали
Шайба
Заводской номер
Шайба8
Количество на модель
7
№
32
Название детали
Масленка 1.2.Ц6
Заводской номер
1.2.Ц6
Количество на модель
2
№
33
Название детали
шпонка
Заводской номер
2-16х10х45
Количество на модель
3
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ось | ПР-1,4.51.02.000 | |||||||
| 1 | Звездочка Z=23 | ПР-1,4.02.02.020 | 1 | 1 | 1 | |||
| 2 | Блок звездочек | ПР-1,4.51.02.010 | 1 | 1 | 2 | |||
| 3 | Звездочка Z=16 для ПР- 1,4.17.00.000-02 | ПР-02.00.700 | 2 | 2 | 3 | |||
| 4 | Щиток | ПР-1,4.02.00.401 | 1 | 1 | 4 | |||
| 5 | Лютик | ПР-1,4.02.00.402 | 1 | 1 | 5 | |||
| 6 | Вал | ПР-1,4.51.02.601 | 1 | 1 | 6 | |||
| 7 | Втулка | ПР-1,4.51.02.801 | 1 | 1 | 7 | |||
| 8 | Кольцо | ПР-1,4.51.02.802 | 1 | 1 | 8 | |||
| 9 | Кольцо | ПР-1,4.51.02.802-01 | 1 | 1 | 9 | |||
| 10 | Втулка | ПР02.001 | 1 | 1 | 10 | |||
| 11 | Подшипник | ПР02.103А | 2 | 2 | 11 | |||
| 12 | Чистик | ПР02.463 | 1 | 1 | 12 | |||
| 13 | Чистик | ПР02.463-01 | 1 | 1 | 13 | |||
| 14 | Пластина | ПР02.473 | 1 | 1 | 14 | |||
| 15 | Пластина | ПР02.476 | 1 | 1 | 15 | |||
| 16 | Корпус подшипника | ПР02.628 | 1 | 1 | 16 | |||
| 17 | Корпус подшипника | ПР02.628-01 | 1 | 1 | 17 | |||
| 18 | Кольцо | ПР07.00.431-02 | 2 | 2 | 18 | |||
| 19 | Кольцо | ПР11.00.401-02 | 1 | 1 | 19 | |||
| 20 | Кольцо | ПР11.00.401-03 | 2 | 2 | 20 | |||
| 21 | Шайба специальная | ПРТ-10.02.415 | 12 | 12 | 21 | |||
| 22 | Кольцо | ПРТ-7А.07.08.301-02 | 1 | 1 | 22 | |||
| 23 | Подшипник | 80209 | 2 | 2 | 23 | |||
| 24 | Подшипник сферический | 1580211 | 2 | 2 | 24 | |||
| 25 | Болт | М8х16 | 4 | 4 | 25 | |||
| 26 | Болт | М8х25 | 7 | 7 | 26 | |||
| 27 | Болт | М12х45 | 3 | 3 | 27 | |||
| 28 | Гайка | М8 | 7 | 7 | 28 | |||
| 29 | Орех | М12 | 3 | 3 | 29 | |||
| 30 | Шайба | 8.65Г | 11 | 11 | 30 | |||
| 31 | Шайба | 12.65Г | 3 | 3 | 31 | |||
| 32 | Шайба | Шайба8 | 7 | 7 | 32 | |||
| 33 | Масленка 1.2.Ц6 | 1.2.Ц6 | 2 | 2 | 33 | |||
| 34 | шпонка | 2-16х10х45 | 3 | 3 | 34 |
