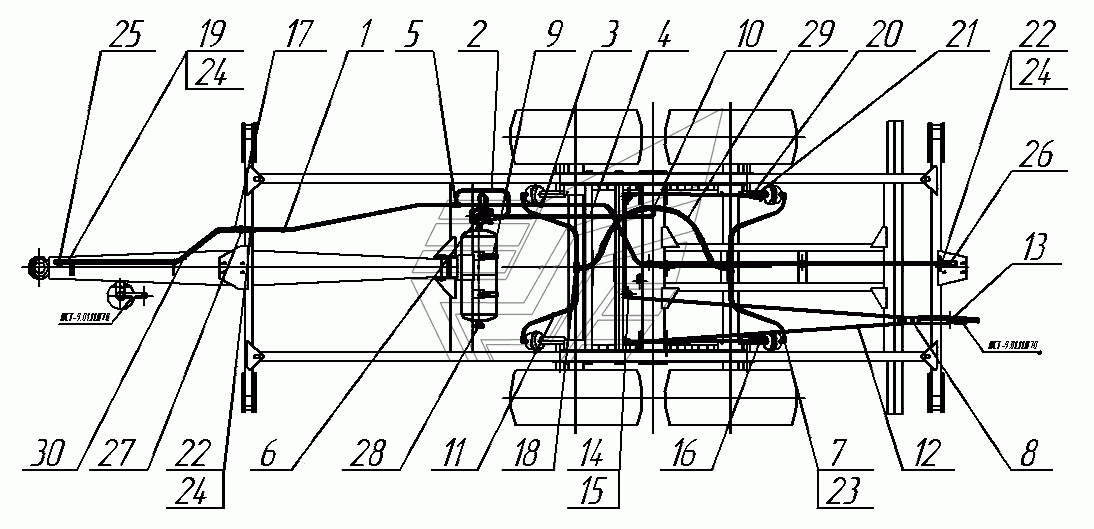

Система тормозная (ПСТБ-12.01.04.000)
100%
Название детали
Трубопровод
Заводской номер
ПСТБ-12.01.04.010
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ПСТБ-12.01.04.020
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
ПСТБ-12.01.04.030
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
ПСТБ-12.01.04.040
Количество на модель
1
№
4
Название детали
Тройник
Заводской номер
ПСТБ-12.01.04.050
Количество на модель
1
№
5
Название детали
Модуль
Заводской номер
МЖТ-Ф-6.08.08.000-03
Количество на модель
1
№
6
Название детали
Угольник ввертный
Заводской номер
ПРТ-7.06.04.000
Количество на модель
4
№
7
Название детали
Гайка с винтом
Заводской номер
ПРТ-10.30.020
Количество на модель
1
№
8
Название детали
Хомут
Заводской номер
ПСТ-9.01.04.050-02
Количество на модель
2
№
9
Название детали
Тройник
Заводской номер
ПСТ-9.12.04.070
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
ПСТ-9.12.04.090
Количество на модель
4
№
11
Название детали
Трос
Заводской номер
ПСТБ-12.01.04.601
Количество на модель
1
№
12
Название детали
Штифт
Заводской номер
ПСТБ-12.01.04.603
Количество на модель
1
№
13
Название детали
Ролик
Заводской номер
ГУТ03.104
Количество на модель
4
№
14
Название детали
Ось
Заводской номер
МЖТ-10.00.00.616-01
Количество на модель
4
№
15
Название детали
Ось
Заводской номер
МЖТ-10.00.00.616-03
Количество на модель
2
№
16
Название детали
Штуцер
Заводской номер
МТТ-Ф-19.27.00.603
Количество на модель
1
№
17
Название детали
Тройник
Заводской номер
ПРТ-10.13.603
Количество на модель
2
№
18
Название детали
Переходник
Заводской номер
ПРТ-10.13.618
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
ПСТ-9.01.04.405
Количество на модель
2
№
20
Название детали
Фиксатор
Заводской номер
ПСТ-9.01.04.608
Количество на модель
2
№
21
Название детали
Штуцер
Заводской номер
ПСТБ-17.01.04.603
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
013-016-19-2-4
Количество на модель
4
№
23
Название детали
Кольцо
Заводской номер
020-025-30-2-4
Количество на модель
5
№
24
Название детали
Головка соединительная
Заводской номер
105.069.51.000
Количество на модель
1
№
25
Название детали
Головка соединительная
Заводской номер
80-3521010
Количество на модель
1
№
26
Название детали
Фильтр магистральный
Заводской номер
105.069.04.000
Количество на модель
1
№
27
Название детали
Клапан контрольного вывода
Заводской номер
105.069.05.000
Количество на модель
1
№
28
Название детали
Шланг магистральный
Заводской номер
105.069.46.000-01
Количество на модель
2
№
29
Название детали
Шланг
Заводской номер
105.069.46.000-03
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | ПСТБ-12.01.04.010 | 1 | 1 | 1 | |||
| 2 | Трубопровод | ПСТБ-12.01.04.020 | 1 | 1 | 2 | |||
| 3 | Трубопровод | ПСТБ-12.01.04.030 | 1 | 1 | 3 | |||
| 4 | Трубопровод | ПСТБ-12.01.04.040 | 1 | 1 | 4 | |||
| 5 | Тройник | ПСТБ-12.01.04.050 | 1 | 1 | 5 | |||
| 6 | Модуль | МЖТ-Ф-6.08.08.000-03 | 1 | 1 | 6 | |||
| 7 | Угольник ввертный | ПРТ-7.06.04.000 | 4 | 4 | 7 | |||
| 8 | Гайка с винтом | ПРТ-10.30.020 | 1 | 1 | 8 | |||
| 9 | Хомут | ПСТ-9.01.04.050-02 | 2 | 2 | 9 | |||
| 10 | Тройник | ПСТ-9.12.04.070 | 1 | 1 | 10 | |||
| 11 | Трубопровод | ПСТ-9.12.04.090 | 4 | 4 | 11 | |||
| 12 | Трос | ПСТБ-12.01.04.601 | 1 | 1 | 12 | |||
| 13 | Штифт | ПСТБ-12.01.04.603 | 1 | 1 | 13 | |||
| 14 | Ролик | ГУТ03.104 | 4 | 4 | 14 | |||
| 15 | Ось | МЖТ-10.00.00.616-01 | 4 | 4 | 15 | |||
| 16 | Ось | МЖТ-10.00.00.616-03 | 2 | 2 | 16 | |||
| 17 | Штуцер | МТТ-Ф-19.27.00.603 | 1 | 1 | 17 | |||
| 18 | Тройник | ПРТ-10.13.603 | 2 | 2 | 18 | |||
| 19 | Переходник | ПРТ-10.13.618 | 1 | 1 | 19 | |||
| 20 | Кронштейн | ПСТ-9.01.04.405 | 2 | 2 | 20 | |||
| 21 | Фиксатор | ПСТ-9.01.04.608 | 2 | 2 | 21 | |||
| 22 | Штуцер | ПСТБ-17.01.04.603 | 1 | 1 | 22 | |||
| 23 | Кольцо | 013-016-19-2-4 | 4 | 4 | 23 | |||
| 24 | Кольцо | 020-025-30-2-4 | 5 | 5 | 24 | |||
| 25 | Головка соединительная | 105.069.51.000 | 1 | 1 | 25 | |||
| 26 | Головка соединительная | 80-3521010 | 1 | 1 | 26 | |||
| 27 | Фильтр магистральный | 105.069.04.000 | 1 | 1 | 27 | |||
| 28 | Клапан контрольного вывода | 105.069.05.000 | 1 | 1 | 28 | |||
| 29 | Шланг магистральный | 105.069.46.000-01 | 2 | 2 | 29 | |||
| 30 | Шланг | 105.069.46.000-03 | 1 | 1 | 30 |
