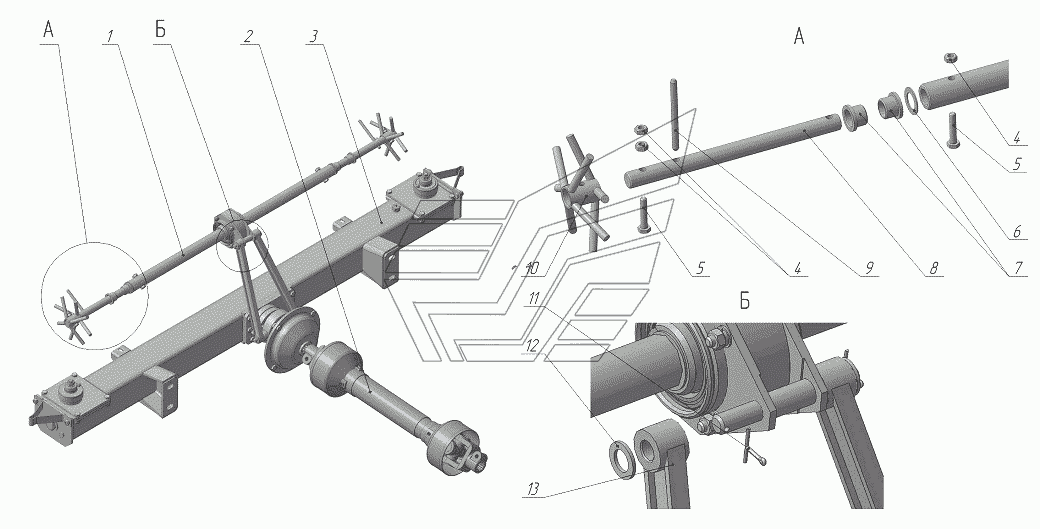

Вал в сборе с приводом
100%
Название детали
Вал
Заводской номер
РУ09.00.000
Количество на модель
1
№
1
Название детали
Кардан передний
Заводской номер
МЖТ-Ф-11.37.00.000
Количество на модель
1
№
2
Название детали
Привод
Заводской номер
РУ02.00.000
Количество на модель
1
№
3
Название детали
Гайка по ГОСТу
Заводской номер
М10-6Н.5.019
Количество на модель
6
№
4
Название детали
Болт
Заводской номер
М10-6gx50.58.019
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
РУ00.00.005
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
РУ00.00.002
Количество на модель
4
№
7
Название детали
Вал
Заводской номер
РУ00.00.601
Количество на модель
2
№
8
Название детали
Штифт
Заводской номер
РУ00.00.602
Количество на модель
2
№
9
Название детали
Рыхлитель
Заводской номер
РУ17.00.000
Количество на модель
2
№
10
Название детали
Шплинт
Заводской номер
3,2x28.019
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
А16.01.08кп019
Количество на модель
4
№
12
Название детали
Тяга
Заводской номер
РУ00.00.001
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал | РУ09.00.000 | 1 | 1 | 1 | |||
| 2 | Кардан передний | МЖТ-Ф-11.37.00.000 | 1 | 1 | 2 | |||
| 3 | Привод | РУ02.00.000 | 1 | 1 | 3 | |||
| 4 | Гайка по ГОСТу | М10-6Н.5.019 | 6 | 6 | 4 | |||
| 5 | Болт | М10-6gx50.58.019 | 4 | 4 | 5 | |||
| 6 | Шайба | РУ00.00.005 | 2 | 2 | 6 | |||
| 7 | Втулка | РУ00.00.002 | 4 | 4 | 7 | |||
| 8 | Вал | РУ00.00.601 | 2 | 2 | 8 | |||
| 9 | Штифт | РУ00.00.602 | 2 | 2 | 9 | |||
| 10 | Рыхлитель | РУ17.00.000 | 2 | 2 | 10 | |||
| 11 | Шплинт | 3,2x28.019 | 4 | 4 | 11 | |||
| 12 | Шайба | А16.01.08кп019 | 4 | 4 | 12 | |||
| 13 | Тяга | РУ00.00.001 | 2 | 2 | 13 |
