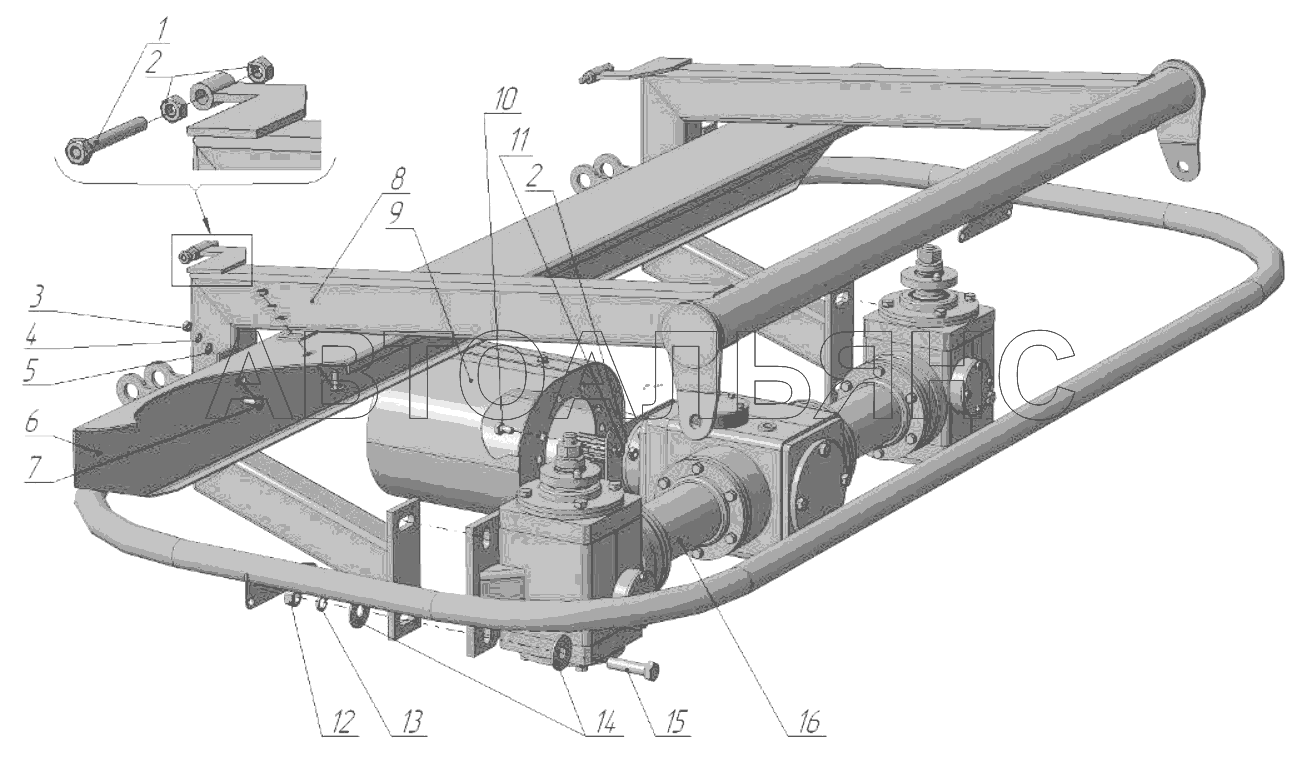

Привод тарелок
100%
Название детали
Винт упорный
Заводской номер
РУ-7000.11.04.000
Количество на модель
2
№
1
Название детали
Гайка по ГОСТу
Заводской номер
М10-6Н.5.019
Количество на модель
8
№
2
Название детали
Орехов М.Н.
Заводской номер
М8-6Н.5.019
Количество на модель
4
№
3
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
4
№
4
Название детали
Шайба
Заводской номер
А8x1,5.02.019
Количество на модель
4
№
5
Название детали
Отражатель
Заводской номер
МТУ-9.11.00.401
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
М8-6gx20.58.019
Количество на модель
4
№
7
Название детали
Рама
Заводской номер
МТУ-9.11.04.000
Количество на модель
1
№
8
Название детали
Кожух
Заводской номер
КДН23.020
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М10-6gx20.56.019
Количество на модель
4
№
10
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
4
№
11
Название детали
Гайка
Заводской номер
М16x1,5-6Н.109.40Х.019
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
16.65Г.019
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
А16.02.Ст3.019
Количество на модель
8
№
14
Название детали
Болт
Заводской номер
М16x1,5-6gx65.109.40Х.019
Количество на модель
4
№
15
Название детали
Редуктор
Заводской номер
РУ-7000.11.10.000
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт упорный | РУ-7000.11.04.000 | 2 | 2 | 1 | |||
| 2 | Гайка по ГОСТу | М10-6Н.5.019 | 8 | 8 | 2 | |||
| 3 | Орехов М.Н. | М8-6Н.5.019 | 4 | 4 | 3 | |||
| 4 | Шайба пружинная | 8.65Г.019 | 4 | 4 | 4 | |||
| 5 | Шайба | А8x1,5.02.019 | 4 | 4 | 5 | |||
| 6 | Отражатель | МТУ-9.11.00.401 | 1 | 1 | 6 | |||
| 7 | Болт | М8-6gx20.58.019 | 4 | 4 | 7 | |||
| 8 | Рама | МТУ-9.11.04.000 | 1 | 1 | 8 | |||
| 9 | Кожух | КДН23.020 | 1 | 1 | 9 | |||
| 10 | Болт | М10-6gx20.56.019 | 4 | 4 | 10 | |||
| 11 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 4 | 4 | 11 | |||
| 12 | Гайка | М16x1,5-6Н.109.40Х.019 | 4 | 4 | 12 | |||
| 13 | Шайба | 16.65Г.019 | 4 | 4 | 13 | |||
| 14 | Шайба | А16.02.Ст3.019 | 8 | 8 | 14 | |||
| 15 | Болт | М16x1,5-6gx65.109.40Х.019 | 4 | 4 | 15 | |||
| 16 | Редуктор | РУ-7000.11.10.000 | 1 | 1 | 16 |
