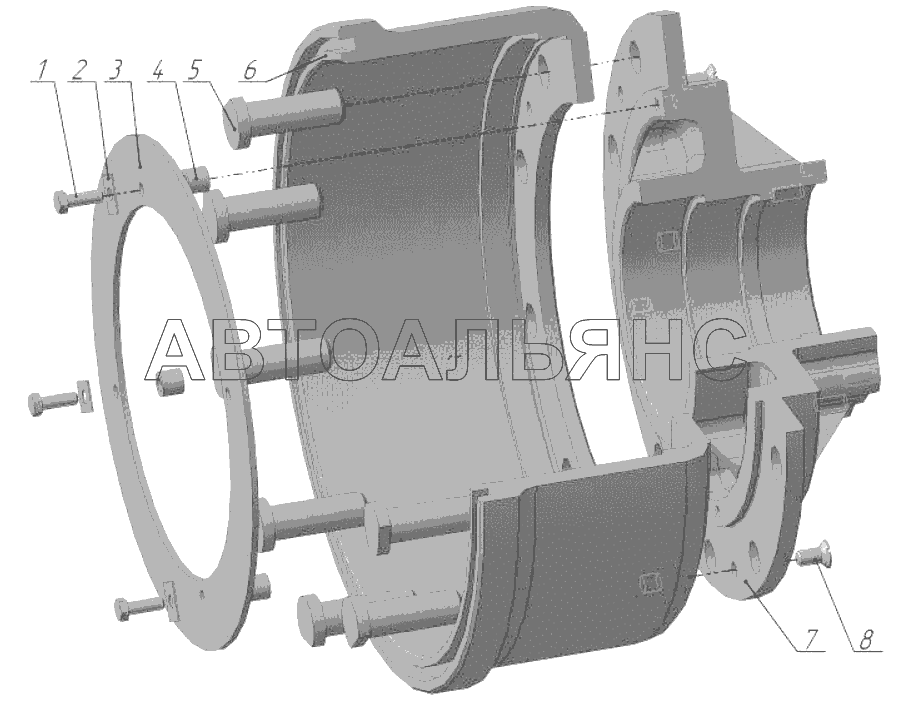

Ступица с барабаном
100%
Название детали
Болт
Заводской номер
М8-6gx25.56.019
Количество на модель
4
№
1
Название детали
Пластина стопорная
Заводской номер
РУ-7000.01.03.483
Количество на модель
4
№
2
Название детали
Кольцо
Заводской номер
РУ-7000.01.03.482
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
РУ-7000.01.03.645
Количество на модель
4
№
4
Название детали
Болт крепления колеса
Заводской номер
МЖТ-Ф-11.20.06.301-01
Количество на модель
10
№
5
Название детали
Барабан
Заводской номер
РУ-7000.01.03.101
Количество на модель
1
№
6
Название детали
Ступица
Заводской номер
МЖУ-16.07.01.301-01
Количество на модель
1
№
7
Название детали
Ступица
Заводской номер
РУ-7000.01.03.520
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
ВМ10-6gx25.56.019
Количество на модель
3
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8-6gx25.56.019 | 4 | 4 | 1 | |||
| 2 | Пластина стопорная | РУ-7000.01.03.483 | 4 | 4 | 2 | |||
| 3 | Кольцо | РУ-7000.01.03.482 | 1 | 1 | 3 | |||
| 4 | Втулка | РУ-7000.01.03.645 | 4 | 4 | 4 | |||
| 5 | Болт крепления колеса | МЖТ-Ф-11.20.06.301-01 | 10 | 10 | 5 | |||
| 6 | Барабан | РУ-7000.01.03.101 | 1 | 1 | 6 | |||
| 7 | Ступица | МЖУ-16.07.01.301-01 | 1 | 1 | 7 | |||
| 7 | Ступица | РУ-7000.01.03.520 | 1 | 1 | 7 | |||
| 8 | Винт | ВМ10-6gx25.56.019 | 3 | 3 | 8 |
