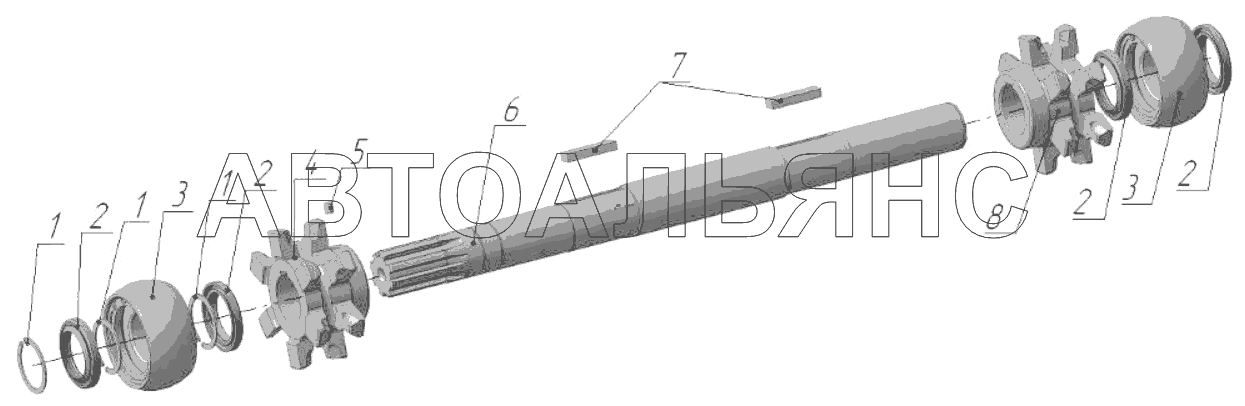

Вал ведущий привода транспортера
100%
Название детали
Кольцо
Заводской номер
Кольцо
Количество на модель
3
№
1
Название детали
Манжета
Заводской номер
1.1-55x80-1
Количество на модель
4
№
2
Название детали
Обойма
Заводской номер
РУ-7000.09.00.802
Количество на модель
2
№
3
Название детали
Звездочка ведущая
Заводской номер
МВУ-4Ц.02.02.301
Количество на модель
1
№
4
Название детали
Винт
Заводской номер
М10-6gx12.58.019
Количество на модель
1
№
5
Название детали
Вал
Заводской номер
РУ-7000.09.00.603
Количество на модель
1
№
6
Название детали
Шпонка
Заводской номер
2-16x10x63
Количество на модель
2
№
7
Название детали
Звёздочка ведущая
Заводской номер
ПРТ-10.02.305А
Количество на модель
1
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо | Кольцо | 3 | 3 | 1 | |||
| 2 | Манжета | 1.1-55x80-1 | 4 | 4 | 2 | |||
| 3 | Обойма | РУ-7000.09.00.802 | 2 | 2 | 3 | |||
| 4 | Звездочка ведущая | МВУ-4Ц.02.02.301 | 1 | 1 | 4 | |||
| 5 | Винт | М10-6gx12.58.019 | 1 | 1 | 5 | |||
| 6 | Вал | РУ-7000.09.00.603 | 1 | 1 | 6 | |||
| 7 | Шпонка | 2-16x10x63 | 2 | 2 | 7 | |||
| 8 | Звёздочка ведущая | ПРТ-10.02.305А | 1 | 1 | 8 |
