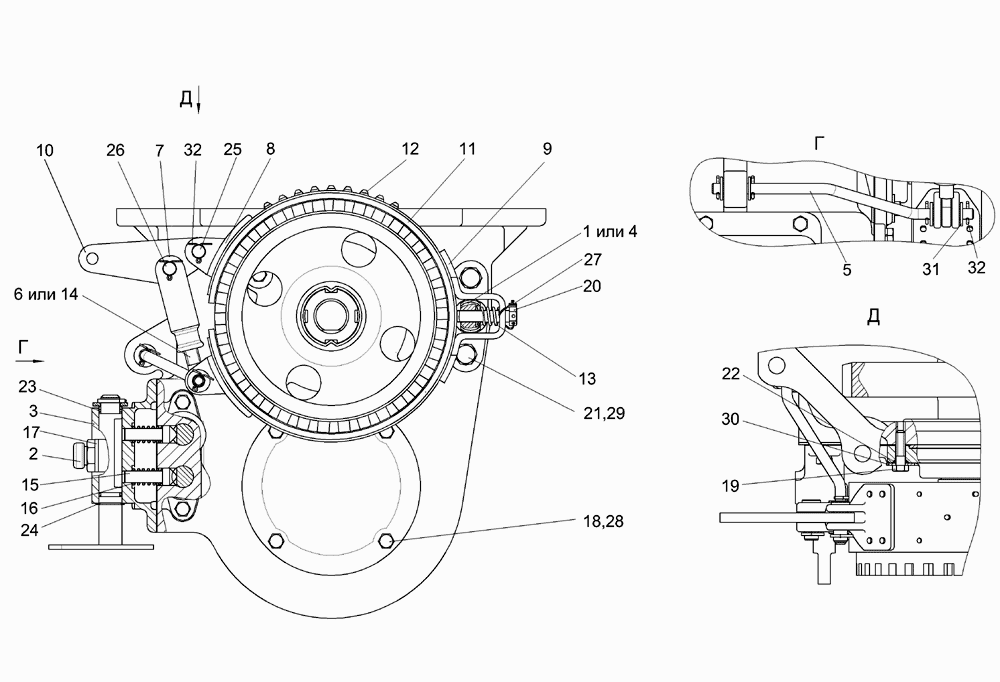

Коробка передач КГС 0107020 (вид сзади)
100%
Название детали
Коробка передач
Заводской номер
КГС 0107020
Количество на модель
1
№
Название детали
Лента тормозная в сборе
Заводской номер
54-4-1-6
Количество на модель
1
№
Название детали
Палец тормоза
Заводской номер
КИС 0107070
Количество на модель
1
№
1
Название детали
Сапун
Заводской номер
РФ 0001000
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
КИС 0107111
Количество на модель
1
№
3
Название детали
Палец тормоза
Заводской номер
КИС 0107615
Количество на модель
1
№
4
Название детали
Ось
Заводской номер
КИС 0107631
Количество на модель
1
№
5
Название детали
Ушко
Заводской номер
КИС 0107632
Количество на модель
1
№
6
Название детали
Вилка
Заводской номер
20101
Количество на модель
1
№
7
Название детали
Накладка
Заводской номер
20122
Количество на модель
2
№
8
Название детали
Скоба
Заводской номер
41521А
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
44С-41175
Количество на модель
1
№
10
Название детали
Лента
Заводской номер
54-00252
Количество на модель
1
№
11
Название детали
Лента
Заводской номер
54-50542
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
61003А
Количество на модель
1
№
13
Название детали
Ушко
Заводской номер
61004
Количество на модель
1
№
14
Название детали
Фиксатор
Заводской номер
61165А
Количество на модель
2
№
15
Название детали
Пружина
Заводской номер
61166
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
РФ 0000002
Количество на модель
1
№
17
Название детали
Болт М8-6ех25-7796
Заводской номер
Болт М8-6ех25-7796
Количество на модель
10
№
18
Название детали
Болт М8-6ех30-7796
Заводской номер
Болт М8-6ех30-7796
Количество на модель
6
№
19
Название детали
Болт 3М10-6ех45-7796
Заводской номер
Болт 3М10-6ех45-7796
Количество на модель
1
№
20
Название детали
Болт М12-6ех30-7796
Заводской номер
Болт М12-6ех30-7796
Количество на модель
3
№
21
Название детали
Кольцо 008-012-25-2-2-18829/9833
Заводской номер
Кольцо 008-012-25-2-2-18829/9833
Количество на модель
4
№
22
Название детали
Кольцо 016-020-25-2-2-18829/9833
Заводской номер
Кольцо 016-020-25-2-2-18829/9833
Количество на модель
3
№
23
Название детали
Кольцо В20-13942
Заводской номер
Кольцо В20-13942
Количество на модель
1
№
24
Название детали
Ось 6-10b12х30-9650
Заводской номер
Ось 6-10b12х30-9650
Количество на модель
1
№
25
Название детали
Ось 6-10b12х32-9650
Заводской номер
Ось 6-10b12х32-9650
Количество на модель
1
№
26
Название детали
Проволока 0,7-0-Ч-3282 (L=120+2 мм)
Заводской номер
Проволока 0,7-0-Ч-3282 (L=120+2 мм)
Количество на модель
1
№
27
Название детали
Шайба 8Т 65Г-6402
Заводской номер
Шайба 8Т 65Г-6402
Количество на модель
14
№
28
Название детали
Шайба 12Т 65Г-6402
Заводской номер
Шайба 12Т 65Г-6402
Количество на модель
13
№
29
Название детали
Шайба А.8.01-6958
Заводской номер
Шайба А.8.01-6958
Количество на модель
4
№
30
Название детали
Шайба С.10.01-11371
Заводской номер
Шайба С.10.01-11371
Количество на модель
4
№
31
Название детали
Шплинт 2,5х18-397
Заводской номер
Шплинт 2,5х18-397
Количество на модель
6
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | КГС 0107020 | 1 | 1 | |||||
| Лента тормозная в сборе | 54-4-1-6 | 1 | 1 | |||||
| 1 | Палец тормоза | КИС 0107070 | 1 | 1 | 1 | |||
| 2 | Сапун | РФ 0001000 | 1 | 1 | 2 | |||
| 3 | Крышка | КИС 0107111 | 1 | 1 | 3 | |||
| 4 | Палец тормоза | КИС 0107615 | 1 | 1 | 4 | |||
| 5 | Ось | КИС 0107631 | 1 | 1 | 5 | |||
| 6 | Ушко | КИС 0107632 | 1 | 1 | 6 | |||
| 7 | Вилка | 20101 | 1 | 1 | 7 | |||
| 8 | Накладка | 20122 | 2 | 2 | 8 | |||
| 9 | Скоба | 41521А | 1 | 1 | 9 | |||
| 10 | Рычаг | 44С-41175 | 1 | 1 | 10 | |||
| 11 | Лента | 54-00252 | 1 | 1 | 11 | |||
| 12 | Лента | 54-50542 | 1 | 1 | 12 | |||
| 13 | Пружина | 61003А | 1 | 1 | 13 | |||
| 14 | Ушко | 61004 | 1 | 1 | 14 | |||
| 15 | Фиксатор | 61165А | 2 | 2 | 15 | |||
| 16 | Пружина | 61166 | 2 | 2 | 16 | |||
| 17 | Прокладка | РФ 0000002 | 1 | 1 | 17 | |||
| 18 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 | 10 | 10 | 18 | |||
| 19 | Болт М8-6ех30-7796 | Болт М8-6ех30-7796 | 6 | 6 | 19 | |||
| 20 | Болт 3М10-6ех45-7796 | Болт 3М10-6ех45-7796 | 1 | 1 | 20 | |||
| 21 | Болт М12-6ех30-7796 | Болт М12-6ех30-7796 | 3 | 3 | 21 | |||
| 22 | Кольцо 008-012-25-2-2-18829/9833 | Кольцо 008-012-25-2-2-18829/9833 | 4 | 4 | 22 | |||
| 23 | Кольцо 016-020-25-2-2-18829/9833 | Кольцо 016-020-25-2-2-18829/9833 | 3 | 3 | 23 | |||
| 24 | Кольцо В20-13942 | Кольцо В20-13942 | 1 | 1 | 24 | |||
| 25 | Ось 6-10b12х30-9650 | Ось 6-10b12х30-9650 | 1 | 1 | 25 | |||
| 26 | Ось 6-10b12х32-9650 | Ось 6-10b12х32-9650 | 1 | 1 | 26 | |||
| 27 | Проволока 0,7-0-Ч-3282 (L=120+2 мм) | Проволока 0,7-0-Ч-3282 (L=120+2 мм) | 1 | 1 | 27 | |||
| 28 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 | 14 | 14 | 28 | |||
| 29 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 | 13 | 13 | 29 | |||
| 30 | Шайба А.8.01-6958 | Шайба А.8.01-6958 | 4 | 4 | 30 | |||
| 31 | Шайба С.10.01-11371 | Шайба С.10.01-11371 | 4 | 4 | 31 | |||
| 32 | Шплинт 2,5х18-397 | Шплинт 2,5х18-397 | 6 | 6 | 32 |
