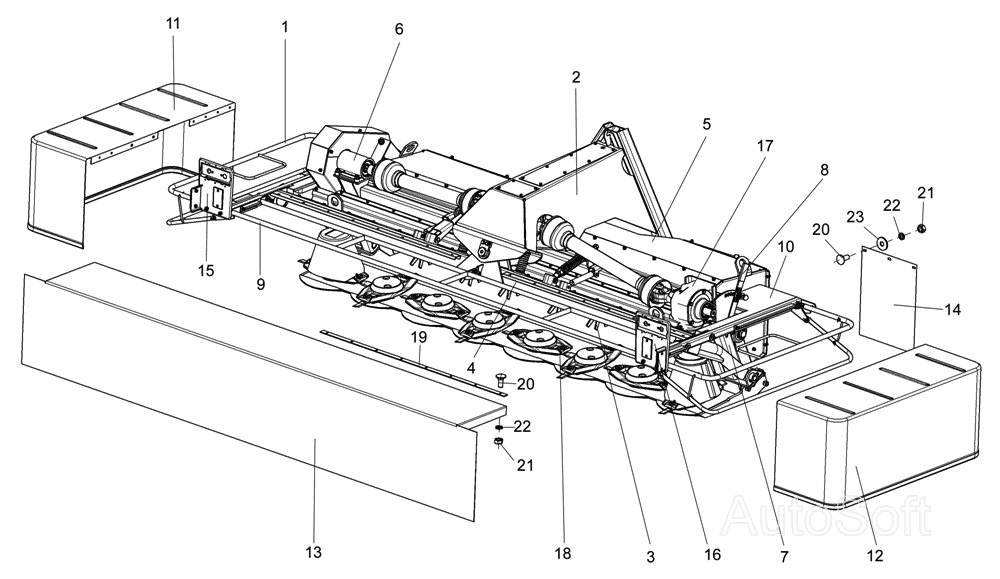

Центральная секция КПР-1-9300000
100%
Название детали
Рамка
Заводской номер
КПР-1-9217000
Количество на модель
2
№
1
Название детали
Рама
Заводской номер
КПР-1-9301000
Количество на модель
1
№
2
Название детали
Устройство бильное
Заводской номер
КПР-1-9302000
Количество на модель
1
№
3
Название детали
Коромысло
Заводской номер
КПР-1-9304000
Количество на модель
1
№
4
Название детали
Каркас
Заводской номер
КПР-1-9305000
Количество на модель
1
№
5
Название детали
Контрпривод
Заводской номер
КПР-1-9306000
Количество на модель
1
№
6
Название детали
Рама
Заводской номер
КПР-1-9308000
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
КПР-1-9310000
Количество на модель
1
№
8
Название детали
Рамка
Заводской номер
КПР-1-9317050
Количество на модель
1
№
9
Название детали
Опора
Заводской номер
КПР-1-9317070
Количество на модель
1
№
10
Название детали
Полог
Заводской номер
КПР-1-9318000
Количество на модель
1
№
11
Название детали
Полог
Заводской номер
КПР-1-9318000-01
Количество на модель
1
№
12
Название детали
Полог
Заводской номер
КПР-1-9318010
Количество на модель
1
№
13
Название детали
Пластина
Заводской номер
КПР-1-9318090
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
КПР-1-9328000
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
КПР-1-9328000-01
Количество на модель
1
№
16
Название детали
Редуктор (фирма KUHN)
Заводской номер
К 7000190
Количество на модель
1
№
17
Название детали
Брус режущий правый (фирма KUHN)
Заводской номер
Брус режущий правый (фирма KUHN)
Количество на модель
1
№
18
Название детали
Планка
Заводской номер
КПР-1-9300409
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
М8-6ех20-7802
Количество на модель
53
№
20
Название детали
Гайка
Заводской номер
М8-6G-5915
Количество на модель
78
№
21
Название детали
Шайба
Заводской номер
8Т 65Г-6402
Количество на модель
127
№
22
Название детали
Шайба
Заводской номер
А.8.01-6958
Количество на модель
7
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рамка | КПР-1-9217000 | 2 | 2 | 1 | |||
| 2 | Рама | КПР-1-9301000 | 1 | 1 | 2 | |||
| 3 | Устройство бильное | КПР-1-9302000 | 1 | 1 | 3 | |||
| 4 | Коромысло | КПР-1-9304000 | 1 | 1 | 4 | |||
| 5 | Каркас | КПР-1-9305000 | 1 | 1 | 5 | |||
| 6 | Контрпривод | КПР-1-9306000 | 1 | 1 | 6 | |||
| 7 | Рама | КПР-1-9308000 | 1 | 1 | 7 | |||
| 8 | Рычаг | КПР-1-9310000 | 1 | 1 | 8 | |||
| 9 | Рамка | КПР-1-9317050 | 1 | 1 | 9 | |||
| 10 | Опора | КПР-1-9317070 | 1 | 1 | 10 | |||
| 11 | Полог | КПР-1-9318000 | 1 | 1 | 11 | |||
| 12 | Полог | КПР-1-9318000-01 | 1 | 1 | 12 | |||
| 13 | Полог | КПР-1-9318010 | 1 | 1 | 13 | |||
| 14 | Пластина | КПР-1-9318090 | 1 | 1 | 14 | |||
| 15 | Кронштейн | КПР-1-9328000 | 1 | 1 | 15 | |||
| 16 | Кронштейн | КПР-1-9328000-01 | 1 | 1 | 16 | |||
| 17 | Редуктор (фирма KUHN) | К 7000190 | 1 | 1 | 17 | |||
| 18 | Брус режущий правый (фирма KUHN) | Брус режущий правый (фирма KUHN) | 1 | 1 | 18 | |||
| 19 | Планка | КПР-1-9300409 | 2 | 2 | 19 | |||
| 20 | Болт | М8-6ех20-7802 | 53 | 53 | 20 | |||
| 21 | Гайка | М8-6G-5915 | 78 | 78 | 21 | |||
| 22 | Шайба | 8Т 65Г-6402 | 127 | 127 | 22 | |||
| 23 | Шайба | А.8.01-6958 | 7 | 7 | 23 |
