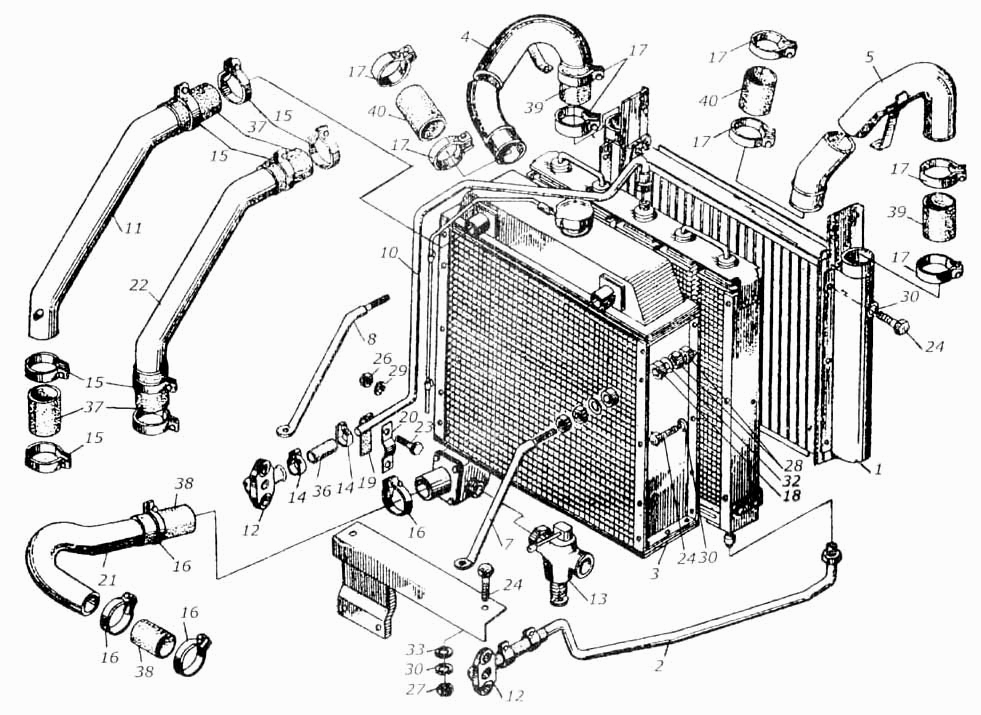

Установка радиаторов
100%
Название детали
Блок радиатора
Заводской номер
КИЛ 0106450
Количество на модель
№
Название детали
Радиатор воздушный
Заводской номер
КИЛ 0106010
Количество на модель
1
№
1
Название детали
Маслопровод
Заводской номер
КИЛ 0106060
Количество на модель
№
2
Название детали
Радиатор водяной
Заводской номер
КИЛ 0106160
Количество на модель
№
3
Название детали
Труба воздушная
Заводской номер
КИЛ 0106170
Количество на модель
№
4
Название детали
Труба воздушная
Заводской номер
КИЛ 0106190
Количество на модель
№
5
Название детали
Кронштейн
Заводской номер
КИС 0106390
Количество на модель
№
6
Название детали
Растяжка
Заводской номер
КИЛ 0106860
Количество на модель
№
7
Название детали
Растяжка
Заводской номер
КИЛ 0106890
Количество на модель
№
8
Название детали
Радиатор масляный
Заводской номер
КИС 0106020Б
Количество на модель
№
9
Название детали
Маслопровод
Заводской номер
КИС 01060880А
Количество на модель
№
10
Название детали
Труба водяная
Заводской номер
КИС 0106150А
Количество на модель
№
11
Название детали
Фланец
Заводской номер
КИС 0106210
Количество на модель
2
№
12
Название детали
Кран
Заводской номер
КИС 0106830
Количество на модель
1
№
13
Название детали
Хомут стяжной
Заводской номер
А23.02.160
Количество на модель
4
№
14
Название детали
Хомут стяжной
Заводской номер
А23.02.180
Количество на модель
8
№
15
Название детали
Хомут стяжной
Заводской номер
А23.02.200
Количество на модель
4
№
16
Название детали
Хомут стяжной
Заводской номер
А23.02.210
Количество на модель
8
№
17
Название детали
Втулка
Заводской номер
КИЛ 0106036
Количество на модель
4
№
18
Название детали
Прокладка
Заводской номер
КИС 0106003А
Количество на модель
1
№
19
Название детали
Накладка
Заводской номер
КИС 0106501А
Количество на модель
1
№
20
Название детали
Труба водяная
Заводской номер
КИС 0106802Б
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
КИС 0106804Б
Количество на модель
1
№
22
Название детали
Болт ГОСТ 7796-70
Заводской номер
М8х20.56.019
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М10х25.56.019
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
М12х25.56.019
Количество на модель
2
№
25
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М8.6.019
Количество на модель
2
№
26
Название детали
Гайка ГОСТ 11860-73
Заводской номер
М10.6.019
Количество на модель
2
№
27
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М12.6.019
Количество на модель
8
№
28
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
2
№
29
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
2
№
30
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
2
№
31
Название детали
Шайба ГОСТ 11371-78
Заводской номер
12.01.019
Количество на модель
16
№
32
Название детали
Шайба ГОСТ 11371-78
Заводской номер
10.01.019
Количество на модель
2
№
33
Название детали
Рукава ГОСТ 10362-76 L=110 мм
Заводской номер
18х27,5-16
Количество на модель
1
№
35
Название детали
Рукав ГОСТ 10362-76 L=110 мм
Заводской номер
42х56,5-15
Количество на модель
4
№
37
Название детали
Рукав-деталь 60-71-100 2
Заводской номер
ТУ 38 005.6107-75
Количество на модель
2
№
38
Название детали
Рукав-деталь 70-81-130-2
Заводской номер
ТУ 38.005.6107-75
Количество на модель
2
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок радиатора | КИЛ 0106450 | |||||||
| 1 | Радиатор воздушный | КИЛ 0106010 | 1 | 1 | 1 | |||
| 2 | Маслопровод | КИЛ 0106060 | 2 | |||||
| 3 | Радиатор водяной | КИЛ 0106160 | 3 | |||||
| 4 | Труба воздушная | КИЛ 0106170 | 4 | |||||
| 5 | Труба воздушная | КИЛ 0106190 | 5 | |||||
| 6 | Кронштейн | КИС 0106390 | 6 | |||||
| 7 | Растяжка | КИЛ 0106860 | 7 | |||||
| 8 | Растяжка | КИЛ 0106890 | 8 | |||||
| 9 | Радиатор масляный | КИС 0106020Б | 9 | |||||
| 10 | Маслопровод | КИС 01060880А | 10 | |||||
| 11 | Труба водяная | КИС 0106150А | 11 | |||||
| 12 | Фланец | КИС 0106210 | 2 | 2 | 12 | |||
| 13 | Кран | КИС 0106830 | 1 | 1 | 13 | |||
| 14 | Хомут стяжной | А23.02.160 | 4 | 4 | 14 | |||
| 15 | Хомут стяжной | А23.02.180 | 8 | 8 | 15 | |||
| 16 | Хомут стяжной | А23.02.200 | 4 | 4 | 16 | |||
| 17 | Хомут стяжной | А23.02.210 | 8 | 8 | 17 | |||
| 18 | Втулка | КИЛ 0106036 | 4 | 4 | 18 | |||
| 19 | Прокладка | КИС 0106003А | 1 | 1 | 19 | |||
| 20 | Накладка | КИС 0106501А | 1 | 1 | 20 | |||
| 21 | Труба водяная | КИС 0106802Б | 1 | 1 | 21 | |||
| 22 | Труба | КИС 0106804Б | 1 | 1 | 22 | |||
| 23 | Болт ГОСТ 7796-70 | М8х20.56.019 | 2 | 2 | 23 | |||
| 24 | Болт | М10х25.56.019 | 2 | 2 | 24 | |||
| 25 | Болт | М12х25.56.019 | 2 | 2 | 25 | |||
| 26 | Гайка ГОСТ 5915-70 | М8.6.019 | 2 | 2 | 26 | |||
| 27 | Гайка ГОСТ 11860-73 | М10.6.019 | 2 | 2 | 27 | |||
| 28 | Гайка ГОСТ 5915-70 | М12.6.019 | 8 | 8 | 28 | |||
| 29 | Шайба пружинная | 8.65Г.019 | 2 | 2 | 29 | |||
| 30 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 2 | 2 | 30 | |||
| 31 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 2 | 2 | 31 | |||
| 32 | Шайба ГОСТ 11371-78 | 12.01.019 | 16 | 16 | 32 | |||
| 33 | Шайба ГОСТ 11371-78 | 10.01.019 | 2 | 2 | 33 | |||
| 35 | Рукава ГОСТ 10362-76 L=110 мм | 18х27,5-16 | 1 | 1 | 35 | |||
| 37 | Рукав ГОСТ 10362-76 L=110 мм | 42х56,5-15 | 4 | 4 | 37 | |||
| 38 | Рукав-деталь 60-71-100 2 | ТУ 38 005.6107-75 | 2 | 2 | 38 | |||
| 39 | Рукав-деталь 70-81-130-2 | ТУ 38.005.6107-75 | 2 | 2 | 39 |
