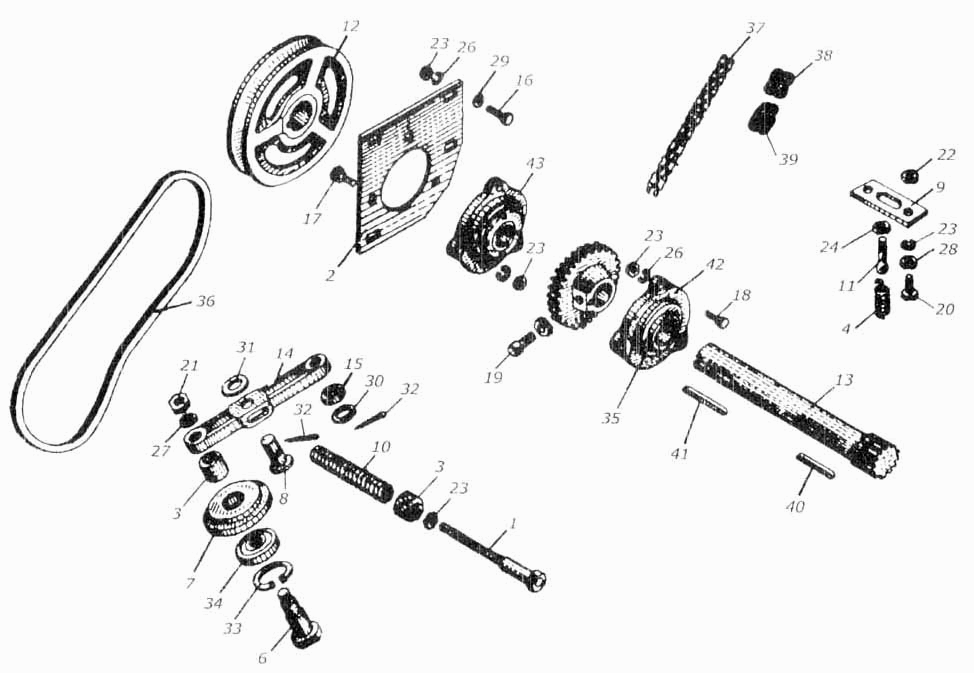

Привод рабочих органов шнека
100%
Название детали
Контрпривод
Заводской номер
КИЛ 0905000
Количество на модель
1
№
Название детали
Ролик натяжной
Заводской номер
КИС 0916000Б
Количество на модель
2
№
Название детали
Тяга
Заводской номер
КИС 0633000
Количество на модель
1
№
1
Название детали
Пластина
Заводской номер
КИЛ 0905401
Количество на модель
1
№
2
Название детали
Пробка
Заводской номер
КИС 0600103
Количество на модель
2
№
3
Название детали
Пружина
Заводской номер
КИС 0600604А
Количество на модель
2
№
4
Название детали
Втулка
Заводской номер
КИС 0619101Б
Количество на модель
1
№
5
Название детали
Ось
Заводской номер
КИС 0619601Б
Количество на модель
1
№
6
Название детали
Ролик
Заводской номер
КИС 0619602Б
Количество на модель
1
№
7
Название детали
Ось
Заводской номер
КИС 0631601
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
КС 0900001А
Количество на модель
2
№
9
Название детали
Пружина
Заводской номер
КИС 0900601
Количество на модель
1
№
10
Название детали
Тяга
Заводской номер
КИС 0900602Б
Количество на модель
2
№
11
Название детали
Шкив d=180
Заводской номер
КИС 0905101Б
Количество на модель
1
№
12
Название детали
Вал
Заводской номер
КИС 0905601А
Количество на модель
1
№
13
Название детали
Рычаг
Заводской номер
КИС 0916201
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
КУЖ 0100411
Количество на модель
12
№
15
Название детали
Болт
Заводской номер
М10х30.56.019
Количество на модель
4
№
16
Название детали
Болт ГОСТ 7796-70
Заводской номер
М10х35.56.019
Количество на модель
3
№
17
Название детали
Болт ГОСТ 7796-70
Заводской номер
М10х40.56.019
Количество на модель
3
№
18
Название детали
Винт ГОСТ 1485-75
Заводской номер
М10х30.88.35
Количество на модель
1
№
19
Название детали
Винт ГОСТ 17473-80
Заводской номер
М6х18.58.019
Количество на модель
4
№
20
Название детали
Гайка
Заводской номер
М16х1,5.6.019
Количество на модель
1
№
21
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М6.6.019
Количество на модель
4
№
22
Название детали
Гайка ГОСТ 11860-73
Заводской номер
М10.6.019
Количество на модель
9
№
23
Название детали
Шайба ГОСТ б402-70
Заводской номер
6.65Г.019
Количество на модель
4
№
25
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
7
№
26
Название детали
Шайба
Заводской номер
16.65Г.019
Количество на модель
1
№
27
Название детали
Шайба ГОСТ 6958-78
Заводской номер
6.01.019
Количество на модель
4
№
28
Название детали
Шайба ГОСТ 11371-78
Заводской номер
10.01.019
Количество на модель
4
№
29
Название детали
Шайба ГОСТ 11371-78
Заводской номер
16.01.019
Количество на модель
2
№
30
Название детали
Шайба ГОСТ 13463-77
Заводской номер
20.01.019
Количество на модель
1
№
31
Название детали
Шплинт
Заводской номер
4х32.019
Количество на модель
2
№
32
Название детали
Кольцо ГОСТ 13941-68
Заводской номер
1В 52
Количество на модель
1
№
33
Название детали
Подшипник
Заводской номер
180205
Количество на модель
1
№
34
Название детали
Подшипник
Заводской номер
1680207 РТМ 37-006.012-70
Количество на модель
2
№
35
Название детали
Ремень ГОСТ 10286-75
Заводской номер
В-2650Т
Количество на модель
1
№
36
Название детали
Цепь ГОСТ 13568-75
Заводской номер
ПРЛ-25,4-5000 L=1828,8 к.з.=72
Количество на модель
1
№
37
Название детали
Звено цепи
Заводской номер
С-ПРЛ-25,4-5000
Количество на модель
1
№
38
Название детали
Звено ГОСТ 131568-75
Заводской номер
П ПРЛ 25,4-5000
Количество на модель
1
№
39
Название детали
Шпонка
Заводской номер
10х8х45
Количество на модель
1
№
40
Название детали
Шпонка
Заводской номер
10х8х56
Количество на модель
1
№
41
Название детали
Корпус подшипника
Заводской номер
Н.027.105
Количество на модель
2
№
42
Название детали
3ведочка Z=12
Заводской номер
Н.022.405-01
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Контрпривод | КИЛ 0905000 | 1 | 1 | |||||
| Ролик натяжной | КИС 0916000Б | 2 | 2 | |||||
| 1 | Тяга | КИС 0633000 | 1 | 1 | 1 | |||
| 2 | Пластина | КИЛ 0905401 | 1 | 1 | 2 | |||
| 3 | Пробка | КИС 0600103 | 2 | 2 | 3 | |||
| 4 | Пружина | КИС 0600604А | 2 | 2 | 4 | |||
| 5 | Втулка | КИС 0619101Б | 1 | 1 | 5 | |||
| 6 | Ось | КИС 0619601Б | 1 | 1 | 6 | |||
| 7 | Ролик | КИС 0619602Б | 1 | 1 | 7 | |||
| 8 | Ось | КИС 0631601 | 1 | 1 | 8 | |||
| 9 | Прокладка | КС 0900001А | 2 | 2 | 9 | |||
| 10 | Пружина | КИС 0900601 | 1 | 1 | 10 | |||
| 11 | Тяга | КИС 0900602Б | 2 | 2 | 11 | |||
| 12 | Шкив d=180 | КИС 0905101Б | 1 | 1 | 12 | |||
| 13 | Вал | КИС 0905601А | 1 | 1 | 13 | |||
| 14 | Рычаг | КИС 0916201 | 1 | 1 | 14 | |||
| 15 | Шайба | КУЖ 0100411 | 12 | 12 | 15 | |||
| 16 | Болт | М10х30.56.019 | 4 | 4 | 16 | |||
| 17 | Болт ГОСТ 7796-70 | М10х35.56.019 | 3 | 3 | 17 | |||
| 18 | Болт ГОСТ 7796-70 | М10х40.56.019 | 3 | 3 | 18 | |||
| 19 | Винт ГОСТ 1485-75 | М10х30.88.35 | 1 | 1 | 19 | |||
| 20 | Винт ГОСТ 17473-80 | М6х18.58.019 | 4 | 4 | 20 | |||
| 21 | Гайка | М16х1,5.6.019 | 1 | 1 | 21 | |||
| 22 | Гайка ГОСТ 5915-70 | М6.6.019 | 4 | 4 | 22 | |||
| 23 | Гайка ГОСТ 11860-73 | М10.6.019 | 9 | 9 | 23 | |||
| 25 | Шайба ГОСТ б402-70 | 6.65Г.019 | 4 | 4 | 25 | |||
| 26 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 7 | 7 | 26 | |||
| 27 | Шайба | 16.65Г.019 | 1 | 1 | 27 | |||
| 28 | Шайба ГОСТ 6958-78 | 6.01.019 | 4 | 4 | 28 | |||
| 29 | Шайба ГОСТ 11371-78 | 10.01.019 | 4 | 4 | 29 | |||
| 30 | Шайба ГОСТ 11371-78 | 16.01.019 | 2 | 2 | 30 | |||
| 31 | Шайба ГОСТ 13463-77 | 20.01.019 | 1 | 1 | 31 | |||
| 32 | Шплинт | 4х32.019 | 2 | 2 | 32 | |||
| 33 | Кольцо ГОСТ 13941-68 | 1В 52 | 1 | 1 | 33 | |||
| 34 | Подшипник | 180205 | 1 | 1 | 34 | |||
| 35 | Подшипник | 1680207 РТМ 37-006.012-70 | 2 | 2 | 35 | |||
| 36 | Ремень ГОСТ 10286-75 | В-2650Т | 1 | 1 | 36 | |||
| 37 | Цепь ГОСТ 13568-75 | ПРЛ-25,4-5000 L=1828,8 к.з.=72 | 1 | 1 | 37 | |||
| 38 | Звено цепи | С-ПРЛ-25,4-5000 | 1 | 1 | 38 | |||
| 39 | Звено ГОСТ 131568-75 | П ПРЛ 25,4-5000 | 1 | 1 | 39 | |||
| 40 | Шпонка | 10х8х45 | 1 | 1 | 40 | |||
| 41 | Шпонка | 10х8х56 | 1 | 1 | 41 | |||
| 42 | Корпус подшипника | Н.027.105 | 2 | 2 | 42 | |||
| 43 | 3ведочка Z=12 | Н.022.405-01 | 1 | 1 | 43 |
