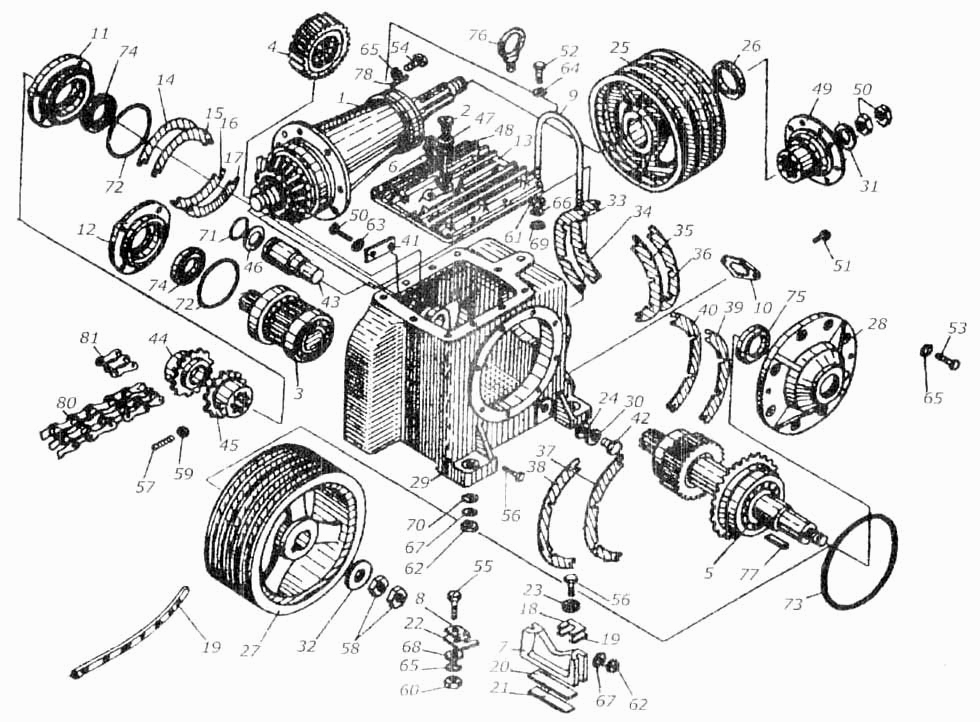

Редуктор коническо-цилиндрический КИЛ 0104000. Корпус и крышки
100%
Название детали
Крышка
Заводской номер
КИС 0104140
Количество на модель
1
№
Название детали
Ремни ГОСТ 10286-75
Заводской номер
В-2240Т
Количество на модель
5
№
Название детали
Крышка
Заводской номер
КИЛ 0104160
Количество на модель
1
№
Название детали
Крышка
Заводской номер
КИЛ 0104150
Количество на модель
1
№
Название детали
Вал в рукаве
Заводской номер
КИЛ 0104120
Количество на модель
1
№
1
Название детали
Маслоуказатель
Заводской номер
КИС 0104130
Количество на модель
1
№
2
Название детали
Вал- шестерня
Заводской номер
КИС 0104180
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
КИС 0104190
Количество на модель
1
№
4
Название детали
Вал
Заводской номер
КИС 0104200
Количество на модель
1
№
5
Название детали
Сапун
Заводской номер
РФ 00.01.000
Количество на модель
1
№
6
Название детали
Упор
Заводской номер
КИЛ 0100101
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
КИЛ 0100402
Количество на модель
4
№
8
Название детали
Хомут
Заводской номер
КИЛ 0100603
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
КИЛ 0104001
Количество на модель
2
№
10
Название детали
Крышка
Заводской номер
КИЛ 0104011
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
КИЛ 0104012
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
КИЛ 0104014
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
КИЛ 0104503
Количество на модель
6
№
14
Название детали
Прокладка
Заводской номер
КИЛ 0104503-01
Количество на модель
6
№
15
Название детали
Прокладка
Заводской номер
КИЛ 0104503-02
Количество на модель
4
№
16
Название детали
Прокладка
Заводской номер
КИЛ 0104503-03
Количество на модель
4
№
17
Название детали
Прокладка
Заводской номер
КИС 0100404А
Количество на модель
24
№
18
Название детали
Прокладка
Заводской номер
КИС 0100404А-01
Количество на модель
20
№
19
Название детали
Прокладка
Заводской номер
КИС 0100405
Количество на модель
5
№
20
Название детали
Прокладка
Заводской номер
КИС 0100405-01
Количество на модель
5
№
21
Название детали
Прокладка регулировочная
Заводской номер
КИС 0100413
Количество на модель
8
№
22
Название детали
Шайба
Заводской номер
КИС 0100414
Количество на модель
10
№
23
Название детали
Прокладка
Заводской номер
КИС 0104006А
Количество на модель
1
№
24
Название детали
Шкив
Заводской номер
КИС 0104101Б
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
КИС 0104114
Количество на модель
1
№
26
Название детали
Шкив d=315
Заводской номер
КИС 0104115
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
КИС 0104117
Количество на модель
1
№
28
Название детали
Корпус
Заводской номер
КИС 0104123
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
КИС 0104406А
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
КИС 0104406А-01
Количество на модель
2
№
31
Название детали
Прокладка
Заводской номер
КИС 0104407
Количество на модель
6
№
32
Название детали
Прокладка
Заводской номер
КИС 0104501
Количество на модель
4
№
33
Название детали
Прокладка
Заводской номер
КИС 0104501-01
Количество на модель
4
№
34
Название детали
Прокладка
Заводской номер
КИС 0104501-02
Количество на модель
4
№
35
Название детали
Прокладка
Заводской номер
КИС 0104501-03
Количество на модель
2
№
36
Название детали
Прокладка
Заводской номер
КИС 0104502
Количество на модель
4
№
37
Название детали
Прокладка
Заводской номер
КИС 0104502-01
Количество на модель
4
№
38
Название детали
Прокладка
Заводской номер
КИС 0104502-02
Количество на модель
2
№
39
Название детали
Прокладка
Заводской номер
КИС 0104502-03
Количество на модель
2
№
40
Название детали
Планка
Заводской номер
КИС 0104504
Количество на модель
1
№
41
Название детали
Пробка
Заводской номер
КИС 0104622
Количество на модель
1
№
42
Название детали
Ось
Заводской номер
КИС 0104634
Количество на модель
1
№
43
Название детали
Полумуфта
Заводской номер
КИС 0104635
Количество на модель
1
№
44
Название детали
Полумуфта
Заводской номер
КИС 01046365
Количество на модель
1
№
45
Название детали
Втулка
Заводской номер
КИС 0104803
Количество на модель
1
№
46
Название детали
Прокладка
Заводской номер
КУЖ 0110004
Количество на модель
1
№
47
Название детали
Шайба
Заводской номер
КУЖ 0110401
Количество на модель
1
№
48
Название детали
Фланец
Заводской номер
200-2201102Г
Количество на модель
1
№
49
Название детали
Болт ГОСТ 7796-70
Заводской номер
М8х20.56.019
Количество на модель
2
№
50
Название детали
Болт
Заводской номер
М10х25.56.019
Количество на модель
4
№
51
Название детали
Болт
Заводской номер
М10х30.56.019
Количество на модель
10
№
52
Название детали
Болт ГОСТ 7796-70
Заводской номер
М12х35.56.019
Количество на модель
16
№
53
Название детали
Болт
Заводской номер
М12х40.56.019
Количество на модель
8
№
54
Название детали
Болт ГОСТ 7796 70
Заводской номер
М12х65.56.019
Количество на модель
4
№
55
Название детали
Болт ГОСТ 7796 70
Заводской номер
М20х90.56.019
Количество на модель
4
№
56
Название детали
Винт ГОСТ 1485-75
Заводской номер
М10х30.88.35.019
Количество на модель
2
№
57
Название детали
Гайка ГОСТ 2526-70
Заводской номер
М27х2.06.019
Количество на модель
4
№
58
Название детали
Гайка ГОСТ 11860-73
Заводской номер
М10.6.019
Количество на модель
2
№
59
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М12.6.019Г
Количество на модель
2
№
60
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М16.6.019Г
Количество на модель
10
№
61
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М20.6.019Г
Количество на модель
2
№
62
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
2
№
63
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
10
№
64
Название детали
Шайба ГОСТ 6402 70
Заводской номер
12.35Г.019
Количество на модель
16
№
65
Название детали
Шайба
Заводской номер
16.65Г.019
Количество на модель
18
№
66
Название детали
Шайба
Заводской номер
20.65Г.019
Количество на модель
2
№
67
Название детали
Шайба ГОСТ 11371-78
Заводской номер
12.01.019
Количество на модель
1
№
68
Название детали
Шайба ГОСТ 11371-78
Заводской номер
16.01.019
Количество на модель
1
№
69
Название детали
Шайба ГОСТ 13463-77
Заводской номер
20.01.019
Количество на модель
1
№
70
Название детали
Кольцо
Заводской номер
045-050-30-2-2
Количество на модель
1
№
71
Название детали
КОЛЬЦО
Заводской номер
125-130-36-2-2
Количество на модель
2
№
72
Название детали
Кольцо ГОСТ 9833-73
Заводской номер
230-240-46-2-2
Количество на модель
1
№
73
Название детали
Манжета ГОСТ 8/52-79
Заводской номер
2-2-60х85-1
Количество на модель
2
№
74
Название детали
Манжета ГОСТ 8752-79
Заводской номер
2-2-65х90
Количество на модель
1
№
75
Название детали
Гайка
Заводской номер
М16
Количество на модель
1
№
76
Название детали
Шпонка ГОСТ 23360-78
Заводской номер
2-14х9х10
Количество на модель
1
№
77
Название детали
Шпонка ГОСТ 23360-78
Заводской номер
8х11х63
Количество на модель
1
№
78
Название детали
Цепь ТУЗ 3970-76 L=330,2 мм к.з.=13
Заводской номер
КГВ 12-10
Количество на модель
1
№
80
Название детали
Звено ТУЗ 970-76
Заводской номер
С=КГВ 12-10
Количество на модель
1
№
81
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка | КИС 0104140 | 1 | 1 | |||||
| Ремни ГОСТ 10286-75 | В-2240Т | 5 | 5 | |||||
| Крышка | КИЛ 0104160 | 1 | 1 | |||||
| Крышка | КИЛ 0104150 | 1 | 1 | |||||
| 1 | Вал в рукаве | КИЛ 0104120 | 1 | 1 | 1 | |||
| 2 | Маслоуказатель | КИС 0104130 | 1 | 1 | 2 | |||
| 3 | Вал- шестерня | КИС 0104180 | 1 | 1 | 3 | |||
| 4 | Шестерня | КИС 0104190 | 1 | 1 | 4 | |||
| 5 | Вал | КИС 0104200 | 1 | 1 | 5 | |||
| 6 | Сапун | РФ 00.01.000 | 1 | 1 | 6 | |||
| 7 | Упор | КИЛ 0100101 | 1 | 1 | 7 | |||
| 8 | Шайба | КИЛ 0100402 | 4 | 4 | 8 | |||
| 9 | Хомут | КИЛ 0100603 | 1 | 1 | 9 | |||
| 10 | Крышка | КИЛ 0104001 | 2 | 2 | 10 | |||
| 11 | Крышка | КИЛ 0104011 | 1 | 1 | 11 | |||
| 12 | Крышка | КИЛ 0104012 | 1 | 1 | 12 | |||
| 13 | Крышка | КИЛ 0104014 | 1 | 1 | 13 | |||
| 14 | Прокладка | КИЛ 0104503 | 6 | 6 | 14 | |||
| 15 | Прокладка | КИЛ 0104503-01 | 6 | 6 | 15 | |||
| 16 | Прокладка | КИЛ 0104503-02 | 4 | 4 | 16 | |||
| 17 | Прокладка | КИЛ 0104503-03 | 4 | 4 | 17 | |||
| 18 | Прокладка | КИС 0100404А | 24 | 24 | 18 | |||
| 19 | Прокладка | КИС 0100404А-01 | 20 | 20 | 19 | |||
| 20 | Прокладка | КИС 0100405 | 5 | 5 | 20 | |||
| 21 | Прокладка | КИС 0100405-01 | 5 | 5 | 21 | |||
| 22 | Прокладка регулировочная | КИС 0100413 | 8 | 8 | 22 | |||
| 23 | Шайба | КИС 0100414 | 10 | 10 | 23 | |||
| 24 | Прокладка | КИС 0104006А | 1 | 1 | 24 | |||
| 25 | Шкив | КИС 0104101Б | 1 | 1 | 25 | |||
| 26 | Втулка | КИС 0104114 | 1 | 1 | 26 | |||
| 27 | Шкив d=315 | КИС 0104115 | 1 | 1 | 27 | |||
| 28 | Крышка | КИС 0104117 | 1 | 1 | 28 | |||
| 29 | Корпус | КИС 0104123 | 1 | 1 | 29 | |||
| 30 | Шайба | КИС 0104406А | 1 | 1 | 30 | |||
| 31 | Шайба | КИС 0104406А-01 | 2 | 2 | 31 | |||
| 32 | Прокладка | КИС 0104407 | 6 | 6 | 32 | |||
| 33 | Прокладка | КИС 0104501 | 4 | 4 | 33 | |||
| 34 | Прокладка | КИС 0104501-01 | 4 | 4 | 34 | |||
| 35 | Прокладка | КИС 0104501-02 | 4 | 4 | 35 | |||
| 36 | Прокладка | КИС 0104501-03 | 2 | 2 | 36 | |||
| 37 | Прокладка | КИС 0104502 | 4 | 4 | 37 | |||
| 38 | Прокладка | КИС 0104502-01 | 4 | 4 | 38 | |||
| 39 | Прокладка | КИС 0104502-02 | 2 | 2 | 39 | |||
| 40 | Прокладка | КИС 0104502-03 | 2 | 2 | 40 | |||
| 41 | Планка | КИС 0104504 | 1 | 1 | 41 | |||
| 42 | Пробка | КИС 0104622 | 1 | 1 | 42 | |||
| 43 | Ось | КИС 0104634 | 1 | 1 | 43 | |||
| 44 | Полумуфта | КИС 0104635 | 1 | 1 | 44 | |||
| 45 | Полумуфта | КИС 01046365 | 1 | 1 | 45 | |||
| 46 | Втулка | КИС 0104803 | 1 | 1 | 46 | |||
| 47 | Прокладка | КУЖ 0110004 | 1 | 1 | 47 | |||
| 48 | Шайба | КУЖ 0110401 | 1 | 1 | 48 | |||
| 49 | Фланец | 200-2201102Г | 1 | 1 | 49 | |||
| 50 | Болт ГОСТ 7796-70 | М8х20.56.019 | 2 | 2 | 50 | |||
| 51 | Болт | М10х25.56.019 | 4 | 4 | 51 | |||
| 52 | Болт | М10х30.56.019 | 10 | 10 | 52 | |||
| 53 | Болт ГОСТ 7796-70 | М12х35.56.019 | 16 | 16 | 53 | |||
| 54 | Болт | М12х40.56.019 | 8 | 8 | 54 | |||
| 55 | Болт ГОСТ 7796 70 | М12х65.56.019 | 4 | 4 | 55 | |||
| 56 | Болт ГОСТ 7796 70 | М20х90.56.019 | 4 | 4 | 56 | |||
| 57 | Винт ГОСТ 1485-75 | М10х30.88.35.019 | 2 | 2 | 57 | |||
| 58 | Гайка ГОСТ 2526-70 | М27х2.06.019 | 4 | 4 | 58 | |||
| 59 | Гайка ГОСТ 11860-73 | М10.6.019 | 2 | 2 | 59 | |||
| 60 | Гайка ГОСТ 5915-70 | М12.6.019Г | 2 | 2 | 60 | |||
| 61 | Гайка ГОСТ 5915-70 | М16.6.019Г | 10 | 10 | 61 | |||
| 62 | Гайка ГОСТ 5915-70 | М20.6.019Г | 2 | 2 | 62 | |||
| 63 | Шайба пружинная | 8.65Г.019 | 2 | 2 | 63 | |||
| 64 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 10 | 10 | 64 | |||
| 65 | Шайба ГОСТ 6402 70 | 12.35Г.019 | 16 | 16 | 65 | |||
| 66 | Шайба | 16.65Г.019 | 18 | 18 | 66 | |||
| 67 | Шайба | 20.65Г.019 | 2 | 2 | 67 | |||
| 68 | Шайба ГОСТ 11371-78 | 12.01.019 | 1 | 1 | 68 | |||
| 69 | Шайба ГОСТ 11371-78 | 16.01.019 | 1 | 1 | 69 | |||
| 70 | Шайба ГОСТ 13463-77 | 20.01.019 | 1 | 1 | 70 | |||
| 71 | Кольцо | 045-050-30-2-2 | 1 | 1 | 71 | |||
| 72 | КОЛЬЦО | 125-130-36-2-2 | 2 | 2 | 72 | |||
| 73 | Кольцо ГОСТ 9833-73 | 230-240-46-2-2 | 1 | 1 | 73 | |||
| 74 | Манжета ГОСТ 8/52-79 | 2-2-60х85-1 | 2 | 2 | 74 | |||
| 75 | Манжета ГОСТ 8752-79 | 2-2-65х90 | 1 | 1 | 75 | |||
| 76 | Гайка | М16 | 1 | 1 | 76 | |||
| 77 | Шпонка ГОСТ 23360-78 | 2-14х9х10 | 1 | 1 | 77 | |||
| 78 | Шпонка ГОСТ 23360-78 | 8х11х63 | 1 | 1 | 78 | |||
| 80 | Цепь ТУЗ 3970-76 L=330,2 мм к.з.=13 | КГВ 12-10 | 1 | 1 | 80 | |||
| 81 | Звено ТУЗ 970-76 | С=КГВ 12-10 | 1 | 1 | 81 |
