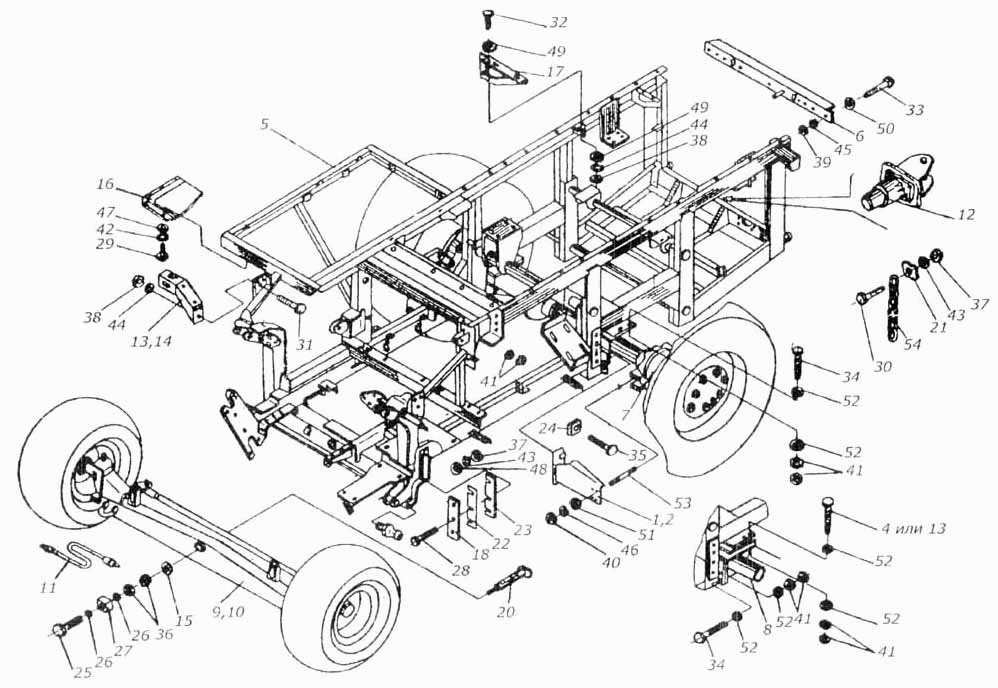

Рама и ходовая часть
100%
Название детали
Кронштейн
Заводской номер
КИЛ 0100010А
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
КИЛ 0100010-01А
Количество на модель
1
№
2
Название детали
Опора
Заводской номер
КИЛ 0100030
Количество на модель
№
3
Название детали
Болт специальный
Заводской номер
КИЛ 0100050
Количество на модель
№
4
Название детали
Рама
Заводской номер
КИЛ 0101000
Количество на модель
1
№
5
Название детали
Поперечина
Заводской номер
КИЛ 0101410
Количество на модель
1
№
6
Название детали
Мост ведущих колес
Заводской номер
КИЛ 0107000
Количество на модель
1
№
7
Название детали
Мост ведущих колес
Заводской номер
КИЛ 0107000-03
Количество на модель
№
8
Название детали
Мост управляемых колес
Заводской номер
КИЛ 0109000
Количество на модель
1
№
9
Название детали
Мост управляемых колес
Заводской номер
КИЛ 0109000-03
Количество на модель
№
10
Название детали
Рукав гибкий
Заводской номер
КИС 0109050Б
Количество на модель
1
№
11
Название детали
Устройство прицепное
Заводской номер
КИС 0122000А
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
КИС 0149000А
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
КИС 0149000-01А
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
КИЛ 0100405
Количество на модель
1
№
15
Название детали
Щиток
Заводской номер
КИЛ 0100406
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
КИЛ 0101448
Количество на модель
1
№
17
Название детали
Накладка
Заводской номер
КИЛ 0109501
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
КИЛ 0100607
Количество на модель
№
19
Название детали
Палец
Заводской номер
КИЛ 0109606А
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
КИС 0100411
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
КИС 0100412
Количество на модель
5
№
22
Название детали
Прокладка
Заводской номер
КИС 0100412-01
Количество на модель
5
№
23
Название детали
Шайба
Заводской номер
КИС 0100414
Количество на модель
6
№
24
Название детали
Болт М12х1,25х28
Заводской номер
51-3506012
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
51-3506013
Количество на модель
2
№
26
Название детали
Муфта соединительная колесного цилиндра
Заводской номер
887-3506045
Количество на модель
1
№
27
Название детали
Болт ГОСТ 7786-81
Заводской номер
М10х50.55.019
Количество на модель
6
№
28
Название детали
Болт ГОСТ 7796-76
Заводской номер
М8х16.56.019
Количество на модель
5
№
29
Название детали
Болт ГОСТ 7796-70
Заводской номер
М10х35.56.019
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М12х25.56.019
Количество на модель
6
№
31
Название детали
Болт ГОСТ 7796-70
Заводской номер
М12х35.56.019
Количество на модель
3
№
32
Название детали
Болт ГОСТ 7796-70
Заводской номер
М14х35.56.019
Количество на модель
4
№
33
Название детали
Болт ГОСТ 7798-70
Заводской номер
М20х70.50.019
Количество на модель
12
№
34
Название детали
Болт ГОСТ 7798-70
Заводской номер
М20х180.56.019
Количество на модель
6
№
35
Название детали
Гайка ГОСТ 2526-70
Заводской номер
М30х2.6Н.6.019
Количество на модель
2
№
36
Название детали
Гайка ГОСТ 11860-73
Заводской номер
М10.6.019
Количество на модель
7
№
37
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М12.6.019
Количество на модель
9
№
38
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М14.6.019
Количество на модель
4
№
39
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М16х1,5.6Н.6А.019
Количество на модель
8
№
40
Название детали
Гайка ГОСТ 5916-70
Заводской номер
М20.6.019
Количество на модель
36
№
41
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
5
№
42
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
7
№
43
Название детали
Шайба ГОСТ 6402-70
Заводской номер
12.65Г.019
Количество на модель
9
№
44
Название детали
Шайба пружинная
Заводской номер
14.65Г.019
Количество на модель
4
№
45
Название детали
Шайба
Заводской номер
16.65Г.019
Количество на модель
8
№
46
Название детали
Шайба ГОСТ 11371-78
Заводской номер
8.01.019
Количество на модель
5
№
47
Название детали
Шайба ГОСТ 11371-78
Заводской номер
10.01.019
Количество на модель
6
№
48
Название детали
Шайба ГОСТ 11371-78
Заводской номер
12.01.019
Количество на модель
6
№
49
Название детали
Шайба ГОСТ 11371-78
Заводской номер
14.01.019
Количество на модель
4
№
50
Название детали
Шайба ГОСТ 11371-78
Заводской номер
16.01.019
Количество на модель
8
№
51
Название детали
Шайба ГОСТ 13463-77
Заводской номер
20.01.019
Количество на модель
24
№
52
Название детали
Шпилька ГОСТ 22034-76
Заводской номер
М16х2\1,5 6дх48.58.06
Количество на модель
8
№
53
Название детали
Цепь ГОСТ 2319-81 L=0,594 м
Заводской номер
А2-9х27
Количество на модель
1
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | КИЛ 0100010А | 1 | 1 | 1 | |||
| 2 | Кронштейн | КИЛ 0100010-01А | 1 | 1 | 2 | |||
| 3 | Опора | КИЛ 0100030 | 3 | |||||
| 4 | Болт специальный | КИЛ 0100050 | 4 | |||||
| 5 | Рама | КИЛ 0101000 | 1 | 1 | 5 | |||
| 6 | Поперечина | КИЛ 0101410 | 1 | 1 | 6 | |||
| 7 | Мост ведущих колес | КИЛ 0107000 | 1 | 1 | 7 | |||
| 8 | Мост ведущих колес | КИЛ 0107000-03 | 8 | |||||
| 9 | Мост управляемых колес | КИЛ 0109000 | 1 | 1 | 9 | |||
| 10 | Мост управляемых колес | КИЛ 0109000-03 | 10 | |||||
| 11 | Рукав гибкий | КИС 0109050Б | 1 | 1 | 11 | |||
| 12 | Устройство прицепное | КИС 0122000А | 1 | 1 | 12 | |||
| 13 | Кронштейн | КИС 0149000А | 1 | 1 | 13 | |||
| 14 | Кронштейн | КИС 0149000-01А | 1 | 1 | 14 | |||
| 15 | Шайба | КИЛ 0100405 | 1 | 1 | 15 | |||
| 16 | Щиток | КИЛ 0100406 | 1 | 1 | 16 | |||
| 17 | Кронштейн | КИЛ 0101448 | 1 | 1 | 17 | |||
| 18 | Накладка | КИЛ 0109501 | 2 | 2 | 18 | |||
| 19 | Болт | КИЛ 0100607 | 19 | |||||
| 20 | Палец | КИЛ 0109606А | 1 | 1 | 20 | |||
| 21 | Шайба | КИС 0100411 | 1 | 1 | 21 | |||
| 22 | Прокладка | КИС 0100412 | 5 | 5 | 22 | |||
| 23 | Прокладка | КИС 0100412-01 | 5 | 5 | 23 | |||
| 24 | Шайба | КИС 0100414 | 6 | 6 | 24 | |||
| 25 | Болт М12х1,25х28 | 51-3506012 | 1 | 1 | 25 | |||
| 26 | Прокладка | 51-3506013 | 2 | 2 | 26 | |||
| 27 | Муфта соединительная колесного цилиндра | 887-3506045 | 1 | 1 | 27 | |||
| 28 | Болт ГОСТ 7786-81 | М10х50.55.019 | 6 | 6 | 28 | |||
| 29 | Болт ГОСТ 7796-76 | М8х16.56.019 | 5 | 5 | 29 | |||
| 30 | Болт ГОСТ 7796-70 | М10х35.56.019 | 1 | 1 | 30 | |||
| 31 | Болт | М12х25.56.019 | 6 | 6 | 31 | |||
| 32 | Болт ГОСТ 7796-70 | М12х35.56.019 | 3 | 3 | 32 | |||
| 33 | Болт ГОСТ 7796-70 | М14х35.56.019 | 4 | 4 | 33 | |||
| 34 | Болт ГОСТ 7798-70 | М20х70.50.019 | 12 | 12 | 34 | |||
| 35 | Болт ГОСТ 7798-70 | М20х180.56.019 | 6 | 6 | 35 | |||
| 36 | Гайка ГОСТ 2526-70 | М30х2.6Н.6.019 | 2 | 2 | 36 | |||
| 37 | Гайка ГОСТ 11860-73 | М10.6.019 | 7 | 7 | 37 | |||
| 38 | Гайка ГОСТ 5915-70 | М12.6.019 | 9 | 9 | 38 | |||
| 39 | Гайка ГОСТ 5915-70 | М14.6.019 | 4 | 4 | 39 | |||
| 40 | Гайка ГОСТ 5915-70 | М16х1,5.6Н.6А.019 | 8 | 8 | 40 | |||
| 41 | Гайка ГОСТ 5916-70 | М20.6.019 | 36 | 36 | 41 | |||
| 42 | Шайба пружинная | 8.65Г.019 | 5 | 5 | 42 | |||
| 43 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 7 | 7 | 43 | |||
| 44 | Шайба ГОСТ 6402-70 | 12.65Г.019 | 9 | 9 | 44 | |||
| 45 | Шайба пружинная | 14.65Г.019 | 4 | 4 | 45 | |||
| 46 | Шайба | 16.65Г.019 | 8 | 8 | 46 | |||
| 47 | Шайба ГОСТ 11371-78 | 8.01.019 | 5 | 5 | 47 | |||
| 48 | Шайба ГОСТ 11371-78 | 10.01.019 | 6 | 6 | 48 | |||
| 49 | Шайба ГОСТ 11371-78 | 12.01.019 | 6 | 6 | 49 | |||
| 50 | Шайба ГОСТ 11371-78 | 14.01.019 | 4 | 4 | 50 | |||
| 51 | Шайба ГОСТ 11371-78 | 16.01.019 | 8 | 8 | 51 | |||
| 52 | Шайба ГОСТ 13463-77 | 20.01.019 | 24 | 24 | 52 | |||
| 53 | Шпилька ГОСТ 22034-76 | М16х2\1,5 6дх48.58.06 | 8 | 8 | 53 | |||
| 54 | Цепь ГОСТ 2319-81 L=0,594 м | А2-9х27 | 1 | 1 | 54 |
