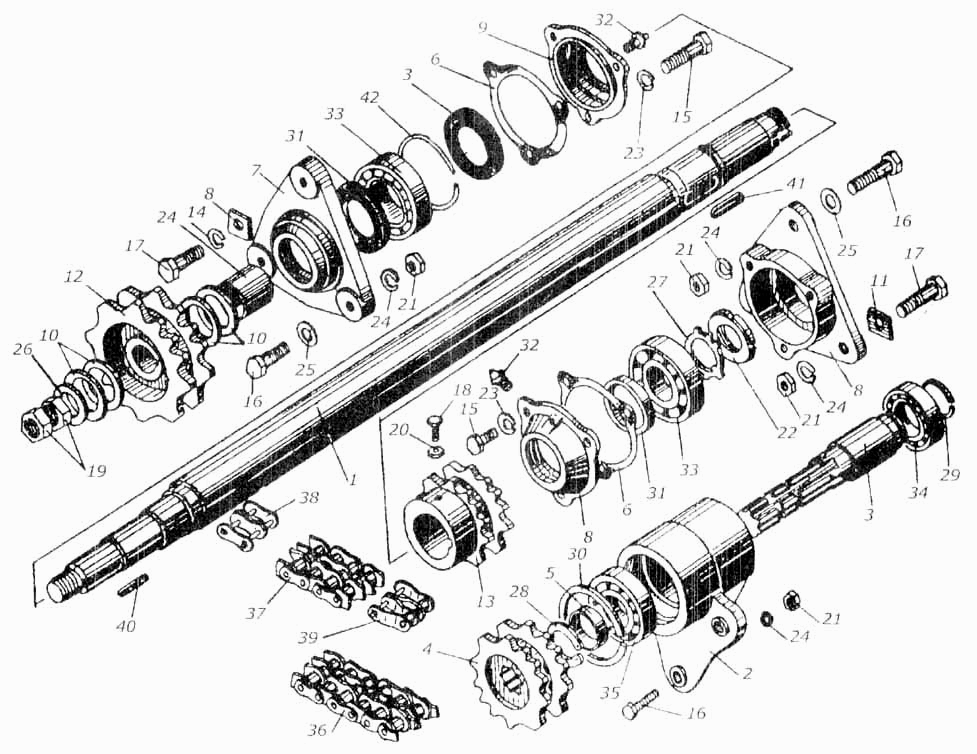

Механизм привода адаптеров
100%
Название детали
Вал
Заводской номер
КИС 0143000Б
Количество на модель
1
№
Название детали
Контрпривод
Заводской номер
КИЛ 0142000
Количество на модель
1
№
Название детали
Вал
Заводской номер
КИС 0143020
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
КИЛ 0142201
Количество на модель
1
№
2
Название детали
Вал
Заводской номер
КИС 0142601
Количество на модель
1
№
3
Название детали
Звездочка
Заводской номер
КИС 0142602
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
КИС 0142801
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
КИС 0143001
Количество на модель
2
№
6
Название детали
Корпус подшипника
Заводской номер
КИС 0143101А
Количество на модель
1
№
7
Название детали
Корпус подшипника
Заводской номер
КИС 0143102А
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
КИС 0143103
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
КИС 0143401
Количество на модель
6
№
10
Название детали
Шайба
Заводской номер
КИС 0143501
Количество на модель
4
№
11
Название детали
Звездочка
Заводской номер
КИС 0143601А
Количество на модель
1
№
12
Название детали
Звездочка
Заводской номер
КИС 0143602
Количество на модель
1
№
13
Название детали
Втулка распорная
Заводской номер
КИС 0143802
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М10х25.56.019
Количество на модель
6
№
15
Название детали
Болт ГОСТ 7796-70
Заводской номер
М14х50.56.019
Количество на модель
3
№
16
Название детали
Болт ГОСТ 7795-70
Заводской номер
М14х60.56.019
Количество на модель
4
№
17
Название детали
Винт ГОСТ 1485-75
Заводской номер
М10х30.88.35.019
Количество на модель
1
№
18
Название детали
Гайка ГОСТ 2526-70
Заводской номер
М27х2.6.019
Количество на модель
2
№
19
Название детали
Гайка ГОСТ 11860-73
Заводской номер
М10.6.019
Количество на модель
1
№
20
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М14.6.019
Количество на модель
3
№
21
Название детали
Гайка ГОСТ 11871-80
Заводской номер
ВМ42х1,5.6.019
Количество на модель
1
№
22
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
6
№
23
Название детали
Шайба пружинная
Заводской номер
14.65Г.019
Количество на модель
3
№
24
Название детали
Шайба ГОСТ 11371-78
Заводской номер
14.01.019
Количество на модель
2
№
25
Название детали
Шайба ГОСТ 11371-78
Заводской номер
27.01.019
Количество на модель
1
№
26
Название детали
Шайба ГОСТ 11872-80
Заводской номер
42.01.019
Количество на модель
1
№
27
Название детали
Кольцо ГОСТ 13942-68
Заводской номер
В 38
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
В 40
Количество на модель
1
№
29
Название детали
Кольцо ГОСТ 13943-68
Заводской номер
А 90
Количество на модель
1
№
30
Название детали
Манжета ГОСТ 18752-79
Заводской номер
2-2-50х70-1
Количество на модель
3
№
31
Название детали
Масленка ГОСТ 19853-74
Заводской номер
1.2 Ц6 хр
Количество на модель
2
№
32
Название детали
Подшипник
Заводской номер
1309
Количество на модель
2
№
33
Название детали
Подшипник ГОСТ 7242-70
Заводской номер
60208
Количество на модель
1
№
34
Название детали
Подшипник ГОСТ 7242-70
Заводской номер
60308
Количество на модель
1
№
35
Название детали
Цепь ТУ 3-970-76 (L=939,8 мм)
Заводской номер
КГБ 12-10
Количество на модель
1
№
36
Название детали
Цепь ТУЗ 3970-76 L=330,2 мм к.з.=13
Заводской номер
КГВ 12-10
Количество на модель
1
№
37
Название детали
Звено ТУ 3970-76
Заводской номер
С-КГВ 12-10
Количество на модель
2
№
38
Название детали
Звено ТУ 3-970-76
Заводской номер
П-КГВ 12=10
Количество на модель
1
№
39
Название детали
Шпонка ГОСТ 23360-78
Заводской номер
3-12х8х40
Количество на модель
1
№
40
Название детали
Шпонка ГОСТ 23360-78
Заводской номер
14х9х70
Количество на модель
1
№
41
Название детали
Кольцо распорное
Заводской номер
Н 026.508
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал | КИС 0143000Б | 1 | 1 | |||||
| Контрпривод | КИЛ 0142000 | 1 | 1 | |||||
| 1 | Вал | КИС 0143020 | 1 | 1 | 1 | |||
| 2 | Корпус | КИЛ 0142201 | 1 | 1 | 2 | |||
| 3 | Вал | КИС 0142601 | 1 | 1 | 3 | |||
| 4 | Звездочка | КИС 0142602 | 1 | 1 | 4 | |||
| 5 | Втулка | КИС 0142801 | 1 | 1 | 5 | |||
| 6 | Прокладка | КИС 0143001 | 2 | 2 | 6 | |||
| 7 | Корпус подшипника | КИС 0143101А | 1 | 1 | 7 | |||
| 8 | Корпус подшипника | КИС 0143102А | 1 | 1 | 8 | |||
| 9 | Крышка | КИС 0143103 | 2 | 2 | 9 | |||
| 10 | Шайба | КИС 0143401 | 6 | 6 | 10 | |||
| 11 | Шайба | КИС 0143501 | 4 | 4 | 11 | |||
| 12 | Звездочка | КИС 0143601А | 1 | 1 | 12 | |||
| 13 | Звездочка | КИС 0143602 | 1 | 1 | 13 | |||
| 14 | Втулка распорная | КИС 0143802 | 1 | 1 | 14 | |||
| 15 | Болт | М10х25.56.019 | 6 | 6 | 15 | |||
| 16 | Болт ГОСТ 7796-70 | М14х50.56.019 | 3 | 3 | 16 | |||
| 17 | Болт ГОСТ 7795-70 | М14х60.56.019 | 4 | 4 | 17 | |||
| 18 | Винт ГОСТ 1485-75 | М10х30.88.35.019 | 1 | 1 | 18 | |||
| 19 | Гайка ГОСТ 2526-70 | М27х2.6.019 | 2 | 2 | 19 | |||
| 20 | Гайка ГОСТ 11860-73 | М10.6.019 | 1 | 1 | 20 | |||
| 21 | Гайка ГОСТ 5915-70 | М14.6.019 | 3 | 3 | 21 | |||
| 22 | Гайка ГОСТ 11871-80 | ВМ42х1,5.6.019 | 1 | 1 | 22 | |||
| 23 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 6 | 6 | 23 | |||
| 24 | Шайба пружинная | 14.65Г.019 | 3 | 3 | 24 | |||
| 25 | Шайба ГОСТ 11371-78 | 14.01.019 | 2 | 2 | 25 | |||
| 26 | Шайба ГОСТ 11371-78 | 27.01.019 | 1 | 1 | 26 | |||
| 27 | Шайба ГОСТ 11872-80 | 42.01.019 | 1 | 1 | 27 | |||
| 28 | Кольцо ГОСТ 13942-68 | В 38 | 1 | 1 | 28 | |||
| 29 | Кольцо | В 40 | 1 | 1 | 29 | |||
| 30 | Кольцо ГОСТ 13943-68 | А 90 | 1 | 1 | 30 | |||
| 31 | Манжета ГОСТ 18752-79 | 2-2-50х70-1 | 3 | 3 | 31 | |||
| 32 | Масленка ГОСТ 19853-74 | 1.2 Ц6 хр | 2 | 2 | 32 | |||
| 33 | Подшипник | 1309 | 2 | 2 | 33 | |||
| 34 | Подшипник ГОСТ 7242-70 | 60208 | 1 | 1 | 34 | |||
| 35 | Подшипник ГОСТ 7242-70 | 60308 | 1 | 1 | 35 | |||
| 36 | Цепь ТУ 3-970-76 (L=939,8 мм) | КГБ 12-10 | 1 | 1 | 36 | |||
| 37 | Цепь ТУЗ 3970-76 L=330,2 мм к.з.=13 | КГВ 12-10 | 1 | 1 | 37 | |||
| 38 | Звено ТУ 3970-76 | С-КГВ 12-10 | 2 | 2 | 38 | |||
| 39 | Звено ТУ 3-970-76 | П-КГВ 12=10 | 1 | 1 | 39 | |||
| 40 | Шпонка ГОСТ 23360-78 | 3-12х8х40 | 1 | 1 | 40 | |||
| 41 | Шпонка ГОСТ 23360-78 | 14х9х70 | 1 | 1 | 41 | |||
| 42 | Кольцо распорное | Н 026.508 | 1 | 1 | 42 |
