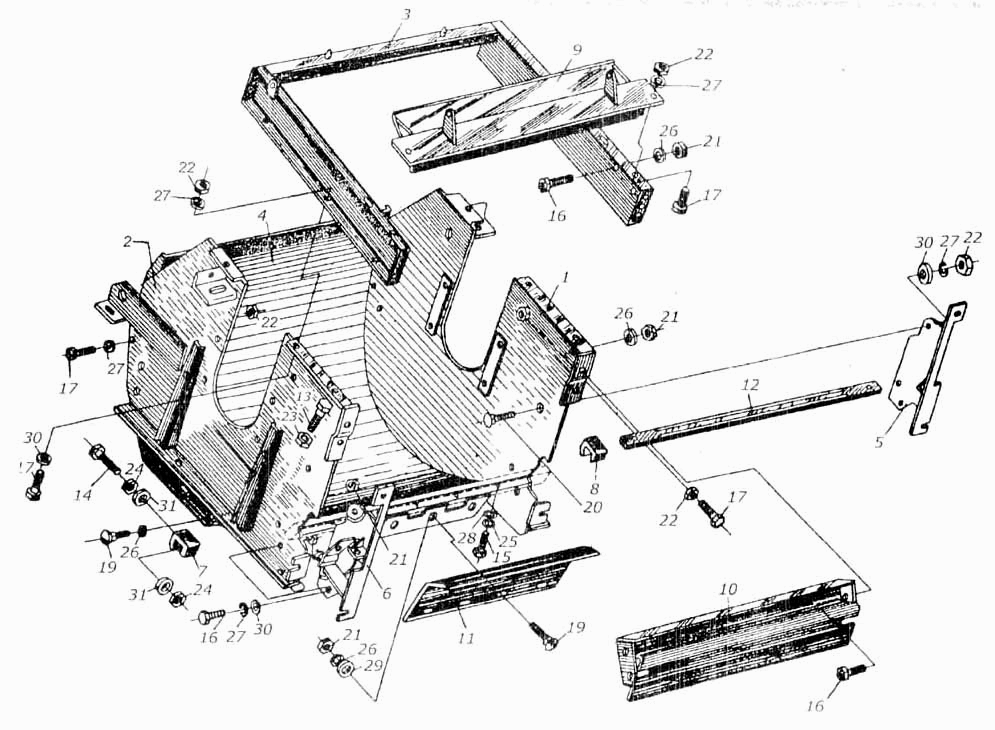

Аппарат измельчающий КИЛ 0150010
100%
Название детали
Рама барабана
Заводской номер
КИЛ 0150070
Количество на модель
1
№
Название детали
Стенка
Заводской номер
КИЛ 0150080
Количество на модель
1
№
1
Название детали
Стенка
Заводской номер
КИЛ 0150080-01
Количество на модель
1
№
2
Название детали
Обвязка
Заводской номер
КИЛ 0150100
Количество на модель
1
№
3
Название детали
Поддон
Заводской номер
КИЛ 0150240
Количество на модель
1
№
4
Название детали
Опора бруса левая
Заводской номер
КИЛ 0150520
Количество на модель
1
№
5
Название детали
Опора бруса правая
Заводской номер
КИЛ 0150530
Количество на модель
1
№
6
Название детали
Прижим
Заводской номер
КИС 0103420А
Количество на модель
1
№
7
Название детали
Прижим
Заводской номер
КИС 0103420А-01
Количество на модель
1
№
8
Название детали
Отражатель
Заводской номер
КИС 0150230
Количество на модель
1
№
9
Название детали
Отражатель
Заводской номер
КИС 0150260
Количество на модель
1
№
10
Название детали
Очиститель
Заводской номер
КИЛ 0103437
Количество на модель
1
№
11
Название детали
Брус противорежущий
Заводской номер
КИС 0103502А
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
КИС 0103633А
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
КИС 0103664
Количество на модель
2
№
14
Название детали
Болт ГОСТ 7796-76
Заводской номер
М8х16.56.019
Количество на модель
5
№
15
Название детали
Болт
Заводской номер
М10х25.56.019
Количество на модель
8
№
16
Название детали
Болт ГОСТ 7802-81
Заводской номер
М12х30.56.019
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
М12х40.56.019
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
М10х30.56.019
Количество на модель
6
№
19
Название детали
Гайка ГОСТ 11860-73
Заводской номер
М10.6.019
Количество на модель
6
№
21
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М12.6.019
Количество на модель
10
№
22
Название детали
Гайка
Заводской номер
М16.6.019
Количество на модель
2
№
23
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М18.6.019
Количество на модель
4
№
24
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
5
№
25
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.019
Количество на модель
6
№
26
Название детали
Шайба ГОСТ 6402-70
Заводской номер
2.65Г.019
Количество на модель
12
№
27
Название детали
Шайба ГОСТ 11371-78
Заводской номер
8.01.019
Количество на модель
5
№
28
Название детали
Шайба ГОСТ 11371-78
Заводской номер
10.01.019
Количество на модель
4
№
29
Название детали
Шайба ГОСТ 11371-78
Заводской номер
12.01.019
Количество на модель
6
№
30
Название детали
Шайба ГОСТ 11371-78
Заводской номер
18.01.019
Количество на модель
4
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рама барабана | КИЛ 0150070 | 1 | 1 | |||||
| 1 | Стенка | КИЛ 0150080 | 1 | 1 | 1 | |||
| 2 | Стенка | КИЛ 0150080-01 | 1 | 1 | 2 | |||
| 3 | Обвязка | КИЛ 0150100 | 1 | 1 | 3 | |||
| 4 | Поддон | КИЛ 0150240 | 1 | 1 | 4 | |||
| 5 | Опора бруса левая | КИЛ 0150520 | 1 | 1 | 5 | |||
| 6 | Опора бруса правая | КИЛ 0150530 | 1 | 1 | 6 | |||
| 7 | Прижим | КИС 0103420А | 1 | 1 | 7 | |||
| 8 | Прижим | КИС 0103420А-01 | 1 | 1 | 8 | |||
| 9 | Отражатель | КИС 0150230 | 1 | 1 | 9 | |||
| 10 | Отражатель | КИС 0150260 | 1 | 1 | 10 | |||
| 11 | Очиститель | КИЛ 0103437 | 1 | 1 | 11 | |||
| 12 | Брус противорежущий | КИС 0103502А | 1 | 1 | 12 | |||
| 13 | Болт | КИС 0103633А | 2 | 2 | 13 | |||
| 14 | Болт | КИС 0103664 | 2 | 2 | 14 | |||
| 15 | Болт ГОСТ 7796-76 | М8х16.56.019 | 5 | 5 | 15 | |||
| 16 | Болт | М10х25.56.019 | 8 | 8 | 16 | |||
| 17 | Болт ГОСТ 7802-81 | М12х30.56.019 | 4 | 4 | 17 | |||
| 18 | Болт | М12х40.56.019 | 2 | 2 | 18 | |||
| 19 | Болт | М10х30.56.019 | 6 | 6 | 19 | |||
| 21 | Гайка ГОСТ 11860-73 | М10.6.019 | 6 | 6 | 21 | |||
| 22 | Гайка ГОСТ 5915-70 | М12.6.019 | 10 | 10 | 22 | |||
| 23 | Гайка | М16.6.019 | 2 | 2 | 23 | |||
| 24 | Гайка ГОСТ 5915-70 | М18.6.019 | 4 | 4 | 24 | |||
| 25 | Шайба пружинная | 8.65Г.019 | 5 | 5 | 25 | |||
| 26 | Шайба ГОСТ 6402-70 | 10.65Г.019 | 6 | 6 | 26 | |||
| 27 | Шайба ГОСТ 6402-70 | 2.65Г.019 | 12 | 12 | 27 | |||
| 28 | Шайба ГОСТ 11371-78 | 8.01.019 | 5 | 5 | 28 | |||
| 29 | Шайба ГОСТ 11371-78 | 10.01.019 | 4 | 4 | 29 | |||
| 30 | Шайба ГОСТ 11371-78 | 12.01.019 | 6 | 6 | 30 | |||
| 31 | Шайба ГОСТ 11371-78 | 18.01.019 | 4 | 4 | 31 |
