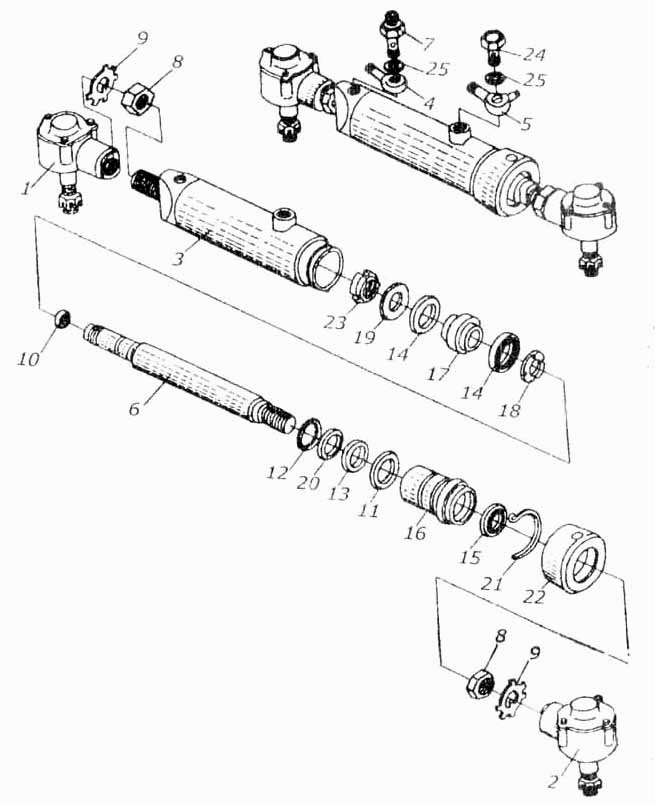

Гидроцилиндр КИЛ 0118460
100%
Название детали
Гидроцилиндр
Заводской номер
КИЛ 0118860
Количество на модель
1
№
Название детали
Гидроцилиндр
Заводской номер
КИЛ 0118460
Количество на модель
1
№
Название детали
Наконечник левый
Заводской номер
КИЛ 0118660
Количество на модель
1
№
1
Название детали
Наконечник правый
Заводской номер
КИЛ 0118680
Количество на модель
1
№
2
Название детали
Корпус цилиндра
Заводской номер
КИЛ 0118870
Количество на модель
1
№
3
Название детали
Угольник поворотный
Заводской номер
КИЛ 0118303
Количество на модель
1
№
4
Название детали
Угольник поворотный
Заводской номер
КИЛ 0118305
Количество на модель
1
№
5
Название детали
Шток
Заводской номер
КИЛ 0118631
Количество на модель
1
№
6
Название детали
Болт поворотного угольника
Заводской номер
КИЛ 0118649
Количество на модель
1
№
7
Название детали
Гайка ГОСТ 2526-70
Заводской номер
М22х1,56Н6.019
Количество на модель
2
№
8
Название детали
Шайба ГОСТ 11371-78
Заводской номер
22.01.019
Количество на модель
2
№
9
Название детали
Кольцо ГОСТ
Заводской номер
016-020-25-2-2
Количество на модель
1
№
10
Название детали
Кольцо ГОСТ 9833-73
Заводской номер
042-056-46-2-2
Количество на модель
1
№
11
Название детали
Кольцо ГОСТ 13941 -68
Заводской номер
2В.38
Количество на модель
1
№
12
Название детали
Манжета ГОСТ 14896-74
Заводской номер
38х28-3
Количество на модель
1
№
13
Название детали
Манжета ГОСТ 14898-74
Заводской номер
50х40-3
Количество на модель
2
№
14
Название детали
Манжеты грязесъемные ГОСТ 105-390-77 28
Заводской номер
Манжеты грязесъемные ГОСТ 105-390-77 28
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
105.072.12.003
Количество на модель
1
№
16
Название детали
Поршень
Заводской номер
105.072.12.004
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
105.072.12.005
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
105.072.12.006
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
105.072.12.006-02
Количество на модель
1
№
20
Название детали
Стопор
Заводской номер
105.072.12.007
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
105.072.12.008
Количество на модель
1
№
22
Название детали
Гайка
Заводской номер
105.072.12.009
Количество на модель
1
№
23
Название детали
Болт поворотного угольника
Заводской номер
Н.036.27.008
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
Н.036.28.004
Количество на модель
4
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | КИЛ 0118860 | 1 | 1 | |||||
| Гидроцилиндр | КИЛ 0118460 | 1 | 1 | |||||
| 1 | Наконечник левый | КИЛ 0118660 | 1 | 1 | 1 | |||
| 2 | Наконечник правый | КИЛ 0118680 | 1 | 1 | 2 | |||
| 3 | Корпус цилиндра | КИЛ 0118870 | 1 | 1 | 3 | |||
| 4 | Угольник поворотный | КИЛ 0118303 | 1 | 1 | 4 | |||
| 5 | Угольник поворотный | КИЛ 0118305 | 1 | 1 | 5 | |||
| 6 | Шток | КИЛ 0118631 | 1 | 1 | 6 | |||
| 7 | Болт поворотного угольника | КИЛ 0118649 | 1 | 1 | 7 | |||
| 8 | Гайка ГОСТ 2526-70 | М22х1,56Н6.019 | 2 | 2 | 8 | |||
| 9 | Шайба ГОСТ 11371-78 | 22.01.019 | 2 | 2 | 9 | |||
| 10 | Кольцо ГОСТ | 016-020-25-2-2 | 1 | 1 | 10 | |||
| 11 | Кольцо ГОСТ 9833-73 | 042-056-46-2-2 | 1 | 1 | 11 | |||
| 12 | Кольцо ГОСТ 13941 -68 | 2В.38 | 1 | 1 | 12 | |||
| 13 | Манжета ГОСТ 14896-74 | 38х28-3 | 1 | 1 | 13 | |||
| 14 | Манжета ГОСТ 14898-74 | 50х40-3 | 2 | 2 | 14 | |||
| 15 | Манжеты грязесъемные ГОСТ 105-390-77 28 | Манжеты грязесъемные ГОСТ 105-390-77 28 | 1 | 1 | 15 | |||
| 16 | Втулка | 105.072.12.003 | 1 | 1 | 16 | |||
| 17 | Поршень | 105.072.12.004 | 1 | 1 | 17 | |||
| 18 | Шайба | 105.072.12.005 | 1 | 1 | 18 | |||
| 19 | Шайба | 105.072.12.006 | 1 | 1 | 19 | |||
| 20 | Шайба | 105.072.12.006-02 | 1 | 1 | 20 | |||
| 21 | Стопор | 105.072.12.007 | 1 | 1 | 21 | |||
| 22 | Крышка | 105.072.12.008 | 1 | 1 | 22 | |||
| 23 | Гайка | 105.072.12.009 | 1 | 1 | 23 | |||
| 24 | Болт поворотного угольника | Н.036.27.008 | 1 | 1 | 24 | |||
| 25 | Шайба | Н.036.28.004 | 4 | 4 | 25 |
