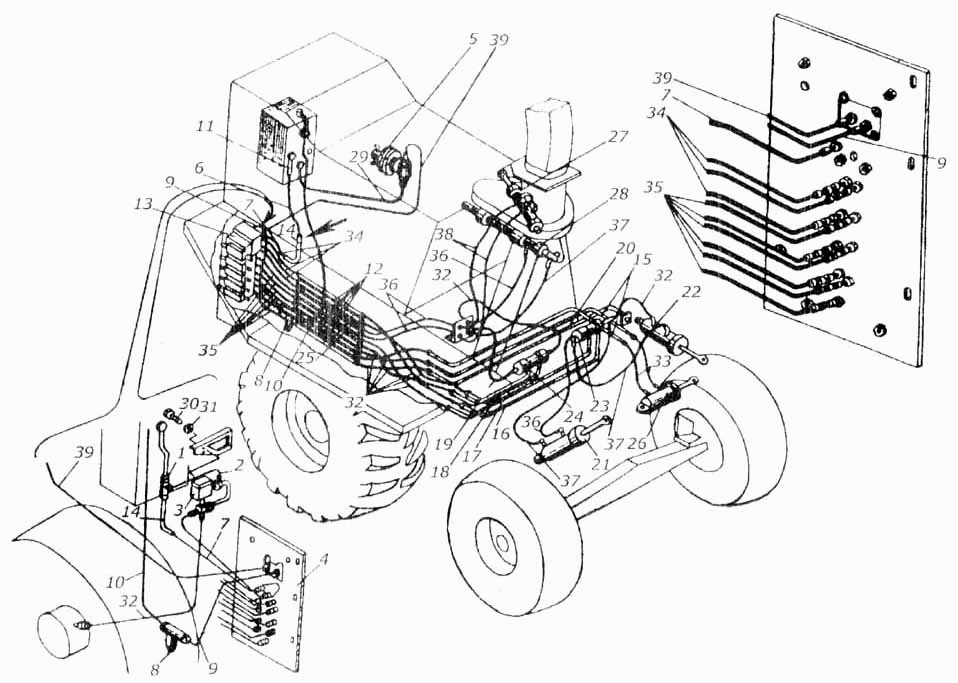

Гидросистема силовых цилиндров КИЛ 0118000
100%
Название детали
Тройник
Заводской номер
КИЛ 0118020
Количество на модель
№
1
Название детали
Рукав dу 12
Заводской номер
КИЛ 0118030
Количество на модель
№
2
Название детали
Клапан предохранительный
Заводской номер
КИЛ 0118070
Количество на модель
№
3
Название детали
Гидрораспределитель
Заводской номер
КИЛ 0118360
Количество на модель
№
4
Название детали
Установка гидронасосов
Заводской номер
КИЛ 0118420
Количество на модель
1
№
5
Название детали
Рукав dу 12
Заводской номер
КИС 0118110Б
Количество на модель
1
№
6
Название детали
Рукав dу 12
Заводской номер
КИС 0118130Б
Количество на модель
1
№
7
Название детали
Фильтр тонкой очистки
Заводской номер
КИС 0118150
Количество на модель
1
№
8
Название детали
Рукав dу 20
Заводской номер
КИС 0118160
Количество на модель
1
№
9
Название детали
Рукав dу 20
Заводской номер
КИС 0118160 01
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
КИС 0118190Б
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
КИС 0118260Б
Количество на модель
6
№
12
Название детали
Гидрораспределитель
Заводской номер
КИС 0118360Г
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
КИС 0118430Б
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
КИС 0118540А
Количество на модель
2
№
15
Название детали
Трубопровод
Заводской номер
КИС 0118560Б
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
КИС 0118560Б-01
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
КИС 0118560Б-02
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
КИС 0118560Б-03
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
КИС 0118570Б
Количество на модель
1
№
20
Название детали
Гидроцилиндр
Заводской номер
КИС 0118600Б
Количество на модель
1
№
21
Название детали
Гидроцилиндр
Заводской номер
КИС 0118600Б-01
Количество на модель
1
№
22
Название детали
Гидрозамок
Заводской номер
КИС 0118620А
Количество на модель
1
№
23
Название детали
Гидрозамок
Заводской номер
КИС 0118630А
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
КИС 0118650А
Количество на модель
1
№
25
Название детали
Гидроцилиндр управления реверсом
Заводской номер
КИС 0118720А
Количество на модель
1
№
26
Название детали
Гидроцилиндр
Заводской номер
КИС 01187605
Количество на модель
1
№
27
Название детали
Гидроцилиндр
Заводской номер
КИС 0118770Б
Количество на модель
1
№
28
Название детали
Гукав
Заводской номер
КИС 01180045-05
Количество на модель
1
№
29
Название детали
Болт ГОСТ 7796-76
Заводской номер
М8х16.56.019
Количество на модель
1
№
30
Название детали
Шайба пружинная
Заводской номер
8.65Г.019
Количество на модель
№
31
Название детали
Рукав высокого давления П d=12 в сборе
Заводской номер
Н.036.83030
Количество на модель
9
№
32
Название детали
Рукав П диаметр 12
Заводской номер
Н.036.83.050
Количество на модель
2
№
33
Название детали
Рукав высокого давления II-12, армированный
Заводской номер
Н.036.83.070
Количество на модель
4
№
34
Название детали
Рукав высокого давления (L=810мм)
Заводской номер
Н.036.83.080
Количество на модель
6
№
35
Название детали
Рукав высокого давления
Заводской номер
Н.036.83.090
Количество на модель
4
№
36
Название детали
Рукав высокого давления
Заводской номер
Н.036.83.100
Количество на модель
3
№
37
Название детали
Рукав высокого давления
Заводской номер
Н.036.83.130
Количество на модель
2
№
38
Название детали
Рукав высокого давления
Заводской номер
Н.036 85.130Б
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тройник | КИЛ 0118020 | 1 | |||||
| 2 | Рукав dу 12 | КИЛ 0118030 | 2 | |||||
| 3 | Клапан предохранительный | КИЛ 0118070 | 3 | |||||
| 4 | Гидрораспределитель | КИЛ 0118360 | 4 | |||||
| 5 | Установка гидронасосов | КИЛ 0118420 | 1 | 1 | 5 | |||
| 6 | Рукав dу 12 | КИС 0118110Б | 1 | 1 | 6 | |||
| 7 | Рукав dу 12 | КИС 0118130Б | 1 | 1 | 7 | |||
| 8 | Фильтр тонкой очистки | КИС 0118150 | 1 | 1 | 8 | |||
| 9 | Рукав dу 20 | КИС 0118160 | 1 | 1 | 9 | |||
| 10 | Рукав dу 20 | КИС 0118160 01 | 1 | 1 | 10 | |||
| 11 | Трубопровод | КИС 0118190Б | 1 | 1 | 11 | |||
| 12 | Трубопровод | КИС 0118260Б | 6 | 6 | 12 | |||
| 13 | Гидрораспределитель | КИС 0118360Г | 1 | 1 | 13 | |||
| 14 | Трубопровод | КИС 0118430Б | 1 | 1 | 14 | |||
| 15 | Трубопровод | КИС 0118540А | 2 | 2 | 15 | |||
| 16 | Трубопровод | КИС 0118560Б | 1 | 1 | 16 | |||
| 17 | Трубопровод | КИС 0118560Б-01 | 1 | 1 | 17 | |||
| 18 | Трубопровод | КИС 0118560Б-02 | 1 | 1 | 18 | |||
| 19 | Трубопровод | КИС 0118560Б-03 | 1 | 1 | 19 | |||
| 20 | Трубопровод | КИС 0118570Б | 1 | 1 | 20 | |||
| 21 | Гидроцилиндр | КИС 0118600Б | 1 | 1 | 21 | |||
| 22 | Гидроцилиндр | КИС 0118600Б-01 | 1 | 1 | 22 | |||
| 23 | Гидрозамок | КИС 0118620А | 1 | 1 | 23 | |||
| 24 | Гидрозамок | КИС 0118630А | 1 | 1 | 24 | |||
| 25 | Трубопровод | КИС 0118650А | 1 | 1 | 25 | |||
| 26 | Гидроцилиндр управления реверсом | КИС 0118720А | 1 | 1 | 26 | |||
| 27 | Гидроцилиндр | КИС 01187605 | 1 | 1 | 27 | |||
| 28 | Гидроцилиндр | КИС 0118770Б | 1 | 1 | 28 | |||
| 29 | Гукав | КИС 01180045-05 | 1 | 1 | 29 | |||
| 30 | Болт ГОСТ 7796-76 | М8х16.56.019 | 1 | 1 | 30 | |||
| 31 | Шайба пружинная | 8.65Г.019 | 31 | |||||
| 32 | Рукав высокого давления П d=12 в сборе | Н.036.83030 | 9 | 9 | 32 | |||
| 33 | Рукав П диаметр 12 | Н.036.83.050 | 2 | 2 | 33 | |||
| 34 | Рукав высокого давления II-12, армированный | Н.036.83.070 | 4 | 4 | 34 | |||
| 35 | Рукав высокого давления (L=810мм) | Н.036.83.080 | 6 | 6 | 35 | |||
| 36 | Рукав высокого давления | Н.036.83.090 | 4 | 4 | 36 | |||
| 37 | Рукав высокого давления | Н.036.83.100 | 3 | 3 | 37 | |||
| 38 | Рукав высокого давления | Н.036.83.130 | 2 | 2 | 38 | |||
| 39 | Рукав высокого давления | Н.036 85.130Б | 1 | 1 | 39 |
