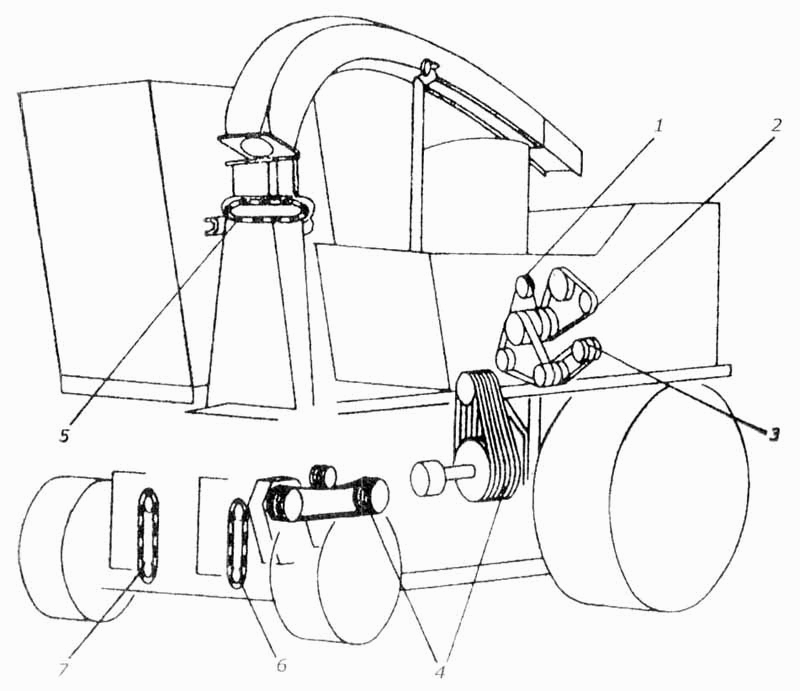

Схема расположения ремней и цепей самоходного измельчителя
100%
Название детали
Ремень ГОСТ 5813-76
Заводской номер
П12,5х9х1120
Количество на модель
1
№
1
Название детали
Ремень ГОСТ 5813-76
Заводской номер
П16х11х1450
Количество на модель
2
№
2
Название детали
Ремень ГОСТ 5813-76
Заводской номер
П21х14-1450
Количество на модель
2
№
3
Название детали
Ремень ГОСТ 10286-75
Заводской номер
В-2240 Т
Количество на модель
15
№
4
Название детали
Цепь ГОСТ 13568-75
Заводской номер
ПРЛ 19,05-2950-103 L=1.96215
Количество на модель
1
№
5
Название детали
Цепь
Заводской номер
КГВ-12-10-37 L=0,9398 м ТУ 3.970-76
Количество на модель
1
№
6
Название детали
Цепь
Заводской номер
КГВ-12-10-47 L=1,1938 м ТУ 3.970-76
Количество на модель
1
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ремень ГОСТ 5813-76 | П12,5х9х1120 | 1 | 1 | 1 | |||
| 2 | Ремень ГОСТ 5813-76 | П16х11х1450 | 2 | 2 | 2 | |||
| 3 | Ремень ГОСТ 5813-76 | П21х14-1450 | 2 | 2 | 3 | |||
| 4 | Ремень ГОСТ 10286-75 | В-2240 Т | 15 | 15 | 4 | |||
| 5 | Цепь ГОСТ 13568-75 | ПРЛ 19,05-2950-103 L=1.96215 | 1 | 1 | 5 | |||
| 6 | Цепь | КГВ-12-10-37 L=0,9398 м ТУ 3.970-76 | 1 | 1 | 6 | |||
| 7 | Цепь | КГВ-12-10-47 L=1,1938 м ТУ 3.970-76 | 1 | 1 | 7 |
