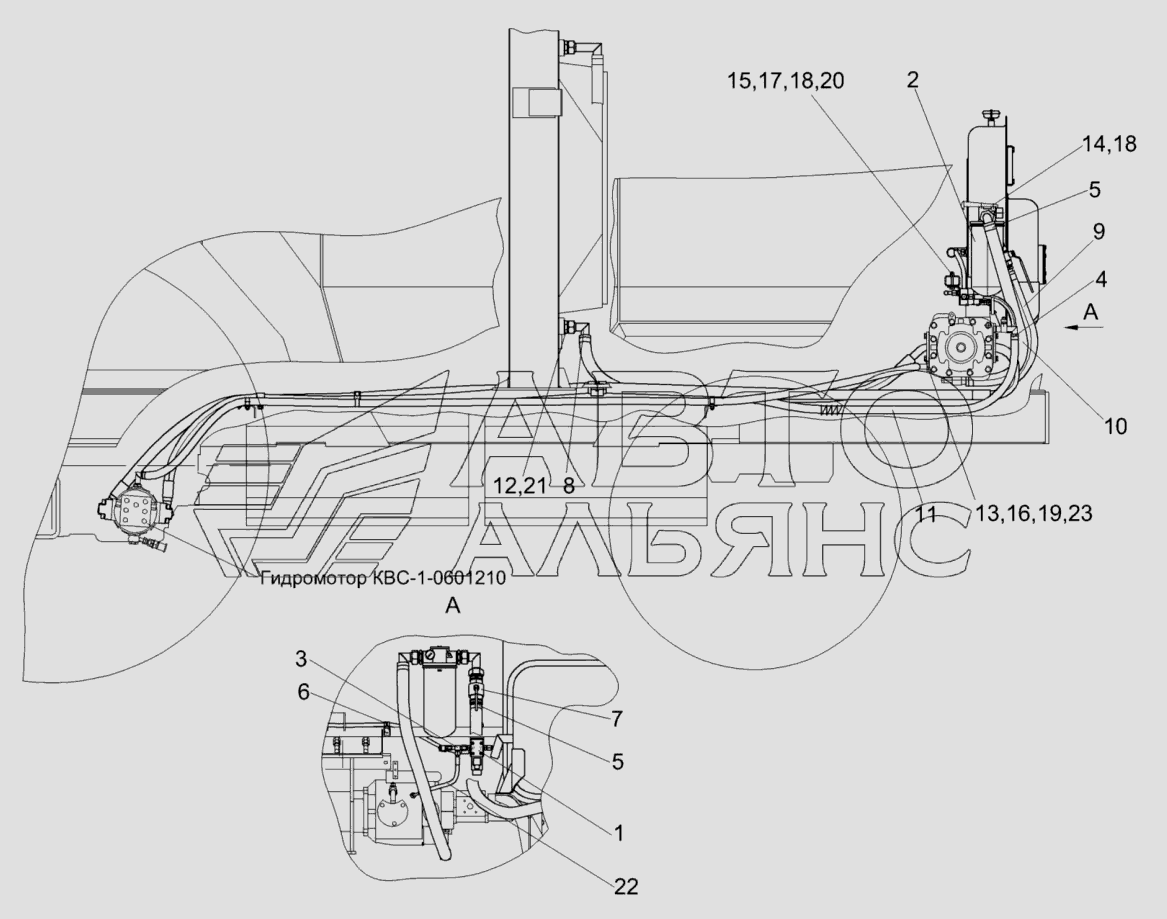

Гидросистема привода ходовой части КВС-5-0601000 (лист 1)
100%
Название детали
Гидросистема привода ходовой части
Заводской номер
КВС-5-0601000
Количество на модель
8
№
Название детали
Гидромотор
Заводской номер
КВС-1-0601210
Количество на модель
№
Название детали
Гидроблок включения главного привода
Заводской номер
КВС-5-0601220
Количество на модель
1
№
1
Название детали
Фильтр всасывающий
Заводской номер
КВС-2-0601090Б
Количество на модель
1
№
2
Название детали
Тройник
Заводской номер
КВС-2-0601280
Количество на модель
1
№
3
Название детали
Хомут стяжной
Заводской номер
А23.02.160
Количество на модель
1
№
4
Название детали
Хомут стяжной
Заводской номер
А23.02.170
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
КГС0115770
Количество на модель
1
№
6
Название детали
Кран
Заводской номер
КЗК-10-0602380
Количество на модель
5
№
7
Название детали
Угольник
Заводской номер
МКС0108140
Количество на модель
6
№
8
Название детали
Рукав всасывающий 17 G-20
Заводской номер
КВС-2-0601004
Количество на модель
3
№
9
Название детали
Рукав всасывающий17 G-20
Заводской номер
КВС-2-0601006
Количество на модель
1
№
10
Название детали
Рукав
Заводской номер
КВС-1-0601003
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
КВС-2-0601602А
Количество на модель
1
№
12
Название детали
Полуфланец
Заводской номер
УЭС-7-0601614
Количество на модель
1
№
13
Название детали
Болт М8-6Gх20-7796
Заводской номер
БолтМ8-6Gх20-7796
Количество на модель
1
№
14
Название детали
Болт М8-6Gх60-7796
Заводской номер
БолтМ8-6Gх60-7796
Количество на модель
2
№
15
Название детали
Болт М12-6Gх45-7796
Заводской номер
БолтМ12-6Gх45-7796
Количество на модель
4
№
16
Название детали
Гайка М8-60-5915
Заводской номер
ГайкаМ8-60-5915
Количество на модель
8
№
17
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
2
№
18
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
8
№
19
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
13
№
20
Название детали
прокладка
Заводской номер
48М1-23358
Количество на модель
22
№
21
Название детали
РВД 6-18М-М16х1,5-60°-500-0°-90°
Заводской номер
РВД,6-18М-М16х1,5-60°-500-0°-90°,
Количество на модель
22
№
22
Название детали
Кольцо уплотнительное
Заводской номер
ГСТ90.00.003
Количество на модель
14
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема привода ходовой части | КВС-5-0601000 | 8 | 8 | |||||
| Гидромотор | КВС-1-0601210 | |||||||
| 1 | Гидроблок включения главного привода | КВС-5-0601220 | 1 | 1 | 1 | |||
| 2 | Фильтр всасывающий | КВС-2-0601090Б | 1 | 1 | 2 | |||
| 3 | Тройник | КВС-2-0601280 | 1 | 1 | 3 | |||
| 4 | Хомут стяжной | А23.02.160 | 1 | 1 | 4 | |||
| 5 | Хомут стяжной | А23.02.170 | 1 | 1 | 5 | |||
| 6 | Хомут | КГС0115770 | 1 | 1 | 6 | |||
| 7 | Кран | КЗК-10-0602380 | 5 | 5 | 7 | |||
| 8 | Угольник | МКС0108140 | 6 | 6 | 8 | |||
| 9 | Рукав всасывающий 17 G-20 | КВС-2-0601004 | 3 | 3 | 9 | |||
| 10 | Рукав всасывающий17 G-20 | КВС-2-0601006 | 1 | 1 | 10 | |||
| 11 | Рукав | КВС-1-0601003 | 1 | 1 | 11 | |||
| 12 | Штуцер | КВС-2-0601602А | 1 | 1 | 12 | |||
| 13 | Полуфланец | УЭС-7-0601614 | 1 | 1 | 13 | |||
| 14 | Болт М8-6Gх20-7796 | БолтМ8-6Gх20-7796 | 1 | 1 | 14 | |||
| 15 | Болт М8-6Gх60-7796 | БолтМ8-6Gх60-7796 | 2 | 2 | 15 | |||
| 16 | Болт М12-6Gх45-7796 | БолтМ12-6Gх45-7796 | 4 | 4 | 16 | |||
| 17 | Гайка М8-60-5915 | ГайкаМ8-60-5915 | 8 | 8 | 17 | |||
| 18 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 2 | 2 | 18 | |||
| 19 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 8 | 8 | 19 | |||
| 20 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 13 | 13 | 20 | |||
| 21 | прокладка | 48М1-23358 | 22 | 22 | 21 | |||
| 22 | РВД 6-18М-М16х1,5-60°-500-0°-90° | РВД,6-18М-М16х1,5-60°-500-0°-90°, | 22 | 22 | 22 | |||
| 23 | Кольцо уплотнительное | ГСТ90.00.003 | 14 | 14 | 23 |
