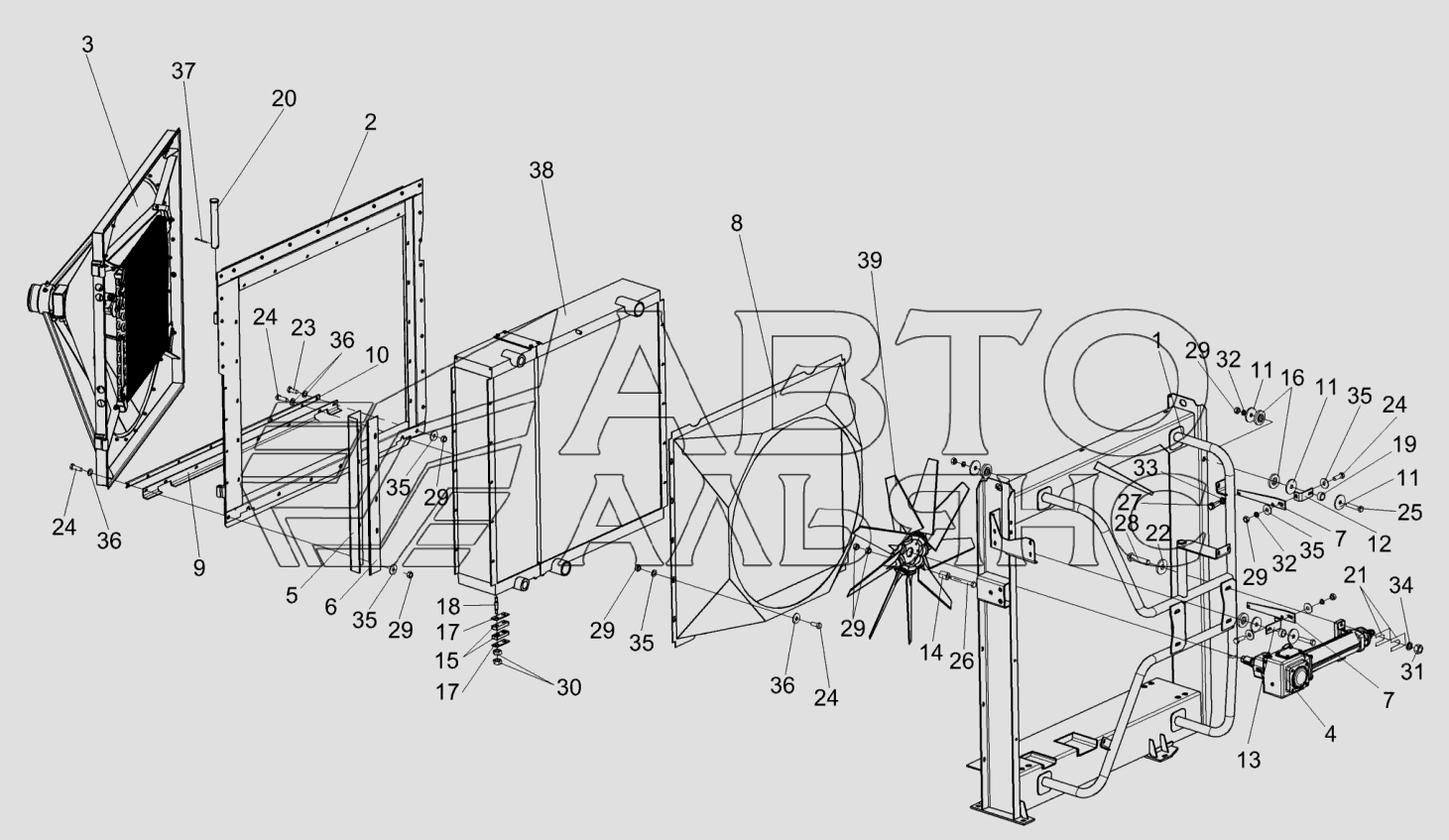

Установка блока радиаторов КВС-5-0152000
100%
Название детали
Установка блока радиаторов
Заводской номер
КВС-5-0152000
Количество на модель
1
№
Название детали
Рамка
Заводской номер
КВС-5-0152010А
Количество на модель
1
№
1
Название детали
Воздухозаборник
Заводской номер
КВС-5-0155000
Количество на модель
1
№
2
Название детали
Рамка
Заводской номер
КВС-5-0155020
Количество на модель
1
№
3
Название детали
Редуктор
Заводской номер
КВС-1-0135000
Количество на модель
1
№
4
Название детали
Уплотнение
Заводской номер
КВС-5-0152009
Количество на модель
1
№
5
Название детали
Прижим
Заводской номер
КВС-5-0152401-01
Количество на модель
1
№
6
Название детали
Пластина
Заводской номер
КВС-5-0152403А
Количество на модель
1
№
7
Название детали
Диффузор
Заводской номер
КВС-5-0152405
Количество на модель
1
№
8
Название детали
Уплотнение
Заводской номер
КВС-5-0156001
Количество на модель
1
№
9
Название детали
Планка
Заводской номер
КВС-5-0156405
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
АМ24.12.401
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
КВС-1-0152434
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
КВС-1-0152434-01
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
КВС-1-0152607
Количество на модель
6
№
14
Название детали
Виброизолятор
Заводской номер
КВС-2-0152001
Количество на модель
1
№
15
Название детали
Виброизолятор
Заводской номер
КВС-2-0152002
Количество на модель
1
№
16
Название детали
Пластина
Заводской номер
КВС-2-0152402
Количество на модель
9
№
17
Название детали
Шпилька
Заводской номер
КВС-2-0152602
Количество на модель
8
№
18
Название детали
Втулка
Заводской номер
КВС-2-0152802
Количество на модель
4
№
19
Название детали
Вот
Заводской номер
КИС0128606А
Количество на модель
8
№
20
Название детали
Шайба регулировочная
Заводской номер
КИС0135501Б
Количество на модель
8
№
21
Название детали
Шайба
Заводской номер
ПКК0107457Б
Количество на модель
2
№
22
Название детали
Болт М8-6ех20-7796
Заводской номер
БолтМ8-6ех20-7796
Количество на модель
2
№
23
Название детали
Болт М8-6ех25-7796
Заводской номер
БолтМ8-6ех25-7796
Количество на модель
10
№
24
Название детали
Болт М8-6ех40-7796
Заводской номер
БолтМ8-6ех40-7796
Количество на модель
4
№
25
Название детали
Болт М8-6ех65-7796
Заводской номер
БолтМ8-6ех65-7796
Количество на модель
5
№
26
Название детали
Болт М10-6ех25-7796
Заводской номер
БолтМ10-6ех25-7796
Количество на модель
35
№
27
Название детали
Болт М12-6ех50-7796
Заводской номер
БолтМ12-6ех50-7796
Количество на модель
2
№
28
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
9
№
29
Название детали
Гайка М10-6G-5915
Заводской номер
ГайкаМ10-6G-5915
Количество на модель
4
№
30
Название детали
Гайка М12-6G-5915
Заводской номер
ГайкаМ12-6G-5915
Количество на модель
4
№
31
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
48
№
32
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
16
№
33
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
4
№
34
Название детали
Шайба
Заводской номер
ШайбаА8.01-6958
Количество на модель
30
№
35
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
4
№
36
Название детали
Шплинт 3,2х25-397
Заводской номер
Шплинт3,2х25-397
Количество на модель
4
№
37
Название детали
Радиатор Б 800К.1301.0000
Заводской номер
Б800К.1301.0000
Количество на модель
56
№
38
Название детали
Вентилятор 900/9-9/Р5ZL/32,5/РАG/45
Заводской номер
900/9-9/Р5ZL/32,5/РАG/45
Количество на модель
8
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка блока радиаторов | КВС-5-0152000 | 1 | 1 | |||||
| 1 | Рамка | КВС-5-0152010А | 1 | 1 | 1 | |||
| 2 | Воздухозаборник | КВС-5-0155000 | 1 | 1 | 2 | |||
| 3 | Рамка | КВС-5-0155020 | 1 | 1 | 3 | |||
| 4 | Редуктор | КВС-1-0135000 | 1 | 1 | 4 | |||
| 5 | Уплотнение | КВС-5-0152009 | 1 | 1 | 5 | |||
| 6 | Прижим | КВС-5-0152401-01 | 1 | 1 | 6 | |||
| 7 | Пластина | КВС-5-0152403А | 1 | 1 | 7 | |||
| 8 | Диффузор | КВС-5-0152405 | 1 | 1 | 8 | |||
| 9 | Уплотнение | КВС-5-0156001 | 1 | 1 | 9 | |||
| 10 | Планка | КВС-5-0156405 | 2 | 2 | 10 | |||
| 11 | Шайба | АМ24.12.401 | 1 | 1 | 11 | |||
| 12 | Кронштейн | КВС-1-0152434 | 1 | 1 | 12 | |||
| 13 | Кронштейн | КВС-1-0152434-01 | 1 | 1 | 13 | |||
| 14 | Втулка | КВС-1-0152607 | 6 | 6 | 14 | |||
| 15 | Виброизолятор | КВС-2-0152001 | 1 | 1 | 15 | |||
| 16 | Виброизолятор | КВС-2-0152002 | 1 | 1 | 16 | |||
| 17 | Пластина | КВС-2-0152402 | 9 | 9 | 17 | |||
| 18 | Шпилька | КВС-2-0152602 | 8 | 8 | 18 | |||
| 19 | Втулка | КВС-2-0152802 | 4 | 4 | 19 | |||
| 20 | Вот | КИС0128606А | 8 | 8 | 20 | |||
| 21 | Шайба регулировочная | КИС0135501Б | 8 | 8 | 21 | |||
| 22 | Шайба | ПКК0107457Б | 2 | 2 | 22 | |||
| 23 | Болт М8-6ех20-7796 | БолтМ8-6ех20-7796 | 2 | 2 | 23 | |||
| 24 | Болт М8-6ех25-7796 | БолтМ8-6ех25-7796 | 10 | 10 | 24 | |||
| 25 | Болт М8-6ех40-7796 | БолтМ8-6ех40-7796 | 4 | 4 | 25 | |||
| 26 | Болт М8-6ех65-7796 | БолтМ8-6ех65-7796 | 5 | 5 | 26 | |||
| 27 | Болт М10-6ех25-7796 | БолтМ10-6ех25-7796 | 35 | 35 | 27 | |||
| 28 | Болт М12-6ех50-7796 | БолтМ12-6ех50-7796 | 2 | 2 | 28 | |||
| 29 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 9 | 9 | 29 | |||
| 30 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 4 | 4 | 30 | |||
| 31 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 4 | 4 | 31 | |||
| 32 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 48 | 48 | 32 | |||
| 33 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 16 | 16 | 33 | |||
| 34 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 4 | 4 | 34 | |||
| 35 | Шайба | ШайбаА8.01-6958 | 30 | 30 | 35 | |||
| 36 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 4 | 4 | 36 | |||
| 37 | Шплинт 3,2х25-397 | Шплинт3,2х25-397 | 4 | 4 | 37 | |||
| 38 | Радиатор Б 800К.1301.0000 | Б800К.1301.0000 | 56 | 56 | 38 | |||
| 39 | Вентилятор 900/9-9/Р5ZL/32,5/РАG/45 | 900/9-9/Р5ZL/32,5/РАG/45 | 8 | 8 | 39 |
