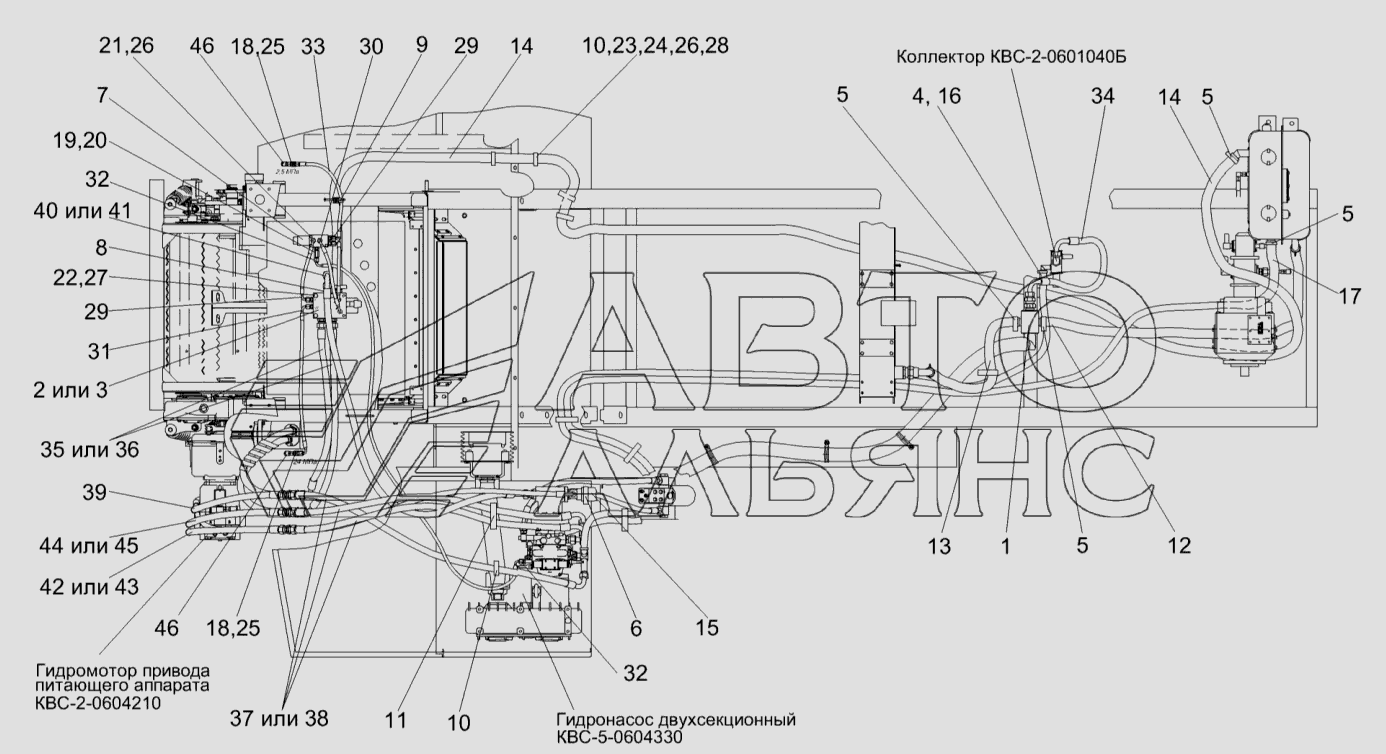

Гидросистема привода питающего аппарата и адаптеров комплекса КВС-5-0604000 (лист 2)
100%
Название детали
Гидросистема привода питающего аппарата и адаптеров
Заводской номер
КВС-5-0604000
Количество на модель
1
№
Название детали
Гидронасос двухсекционный
Заводской номер
КВС-5-0604330
Количество на модель
№
Название детали
Гидромотор привода питающего аппарата
Заводской номер
КВС-2-0604210
Количество на модель
№
Название детали
Коллектор
Заводской номер
КВС-2-0601040Б
Количество на модель
№
Название детали
Коллектор
Заводской номер
КВС-5-0604600
Количество на модель
8
№
1
Название детали
Гидроблок адаптеров
Заводской номер
КВС-2-0604110Б
Количество на модель
8
№
2
Название детали
Гидроблок адаптеров
Заводской номер
КВС-2-0604170
Количество на модель
1
№
3
Название детали
Хомут стяжной
Заводской номер
А23.02.160
Количество на модель
1
№
4
Название детали
Хомут стяжной
Заводской номер
А23.02.170
Количество на модель
1
№
5
Название детали
Хомут стяжной
Заводской номер
А23.02.190
Количество на модель
1
№
6
Название детали
Гидроблок управления
Заводской номер
КГС0115120А-01
Количество на модель
4
№
7
Название детали
Угольник
Заводской номер
КГС0115530
Количество на модель
6
№
8
Название детали
Хомут
Заводской номер
КГС0115770
Количество на модель
2
№
9
Название детали
Хомут
Заводской номер
КГС0115770-08
Количество на модель
1
№
10
Название детали
Хомут
Заводской номер
КГС0115770-09
Количество на модель
2
№
11
Название детали
Рукав
Заводской номер
КВС-1-0602013-06
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
КВС-2-0604012
Количество на модель
6
№
13
Название детали
Рукав
Заводской номер
КВС-2-0604012-01
Количество на модель
1
№
14
Название детали
Рукав
Заводской номер
КВС-2-0604015
Количество на модель
1
№
15
Название детали
Рукав всасывающий
Заводской номер
КВС-2-0604017
Количество на модель
1
№
16
Название детали
Рукав всасывающий
Заводской номер
КВС-2-0604018-01
Количество на модель
1
№
17
Название детали
Штуцер проходной
Заводской номер
ПКК0113629А
Количество на модель
1
№
18
Название детали
Ниппель
Заводской номер
ПКК0113632
Количество на модель
1
№
19
Название детали
Штуцер
Заводской номер
ПКК0113634А
Количество на модель
1
№
20
Название детали
Болт М8-6ех20-7796
Заводской номер
БолтМ8-6ех20-7796
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
БолтМ12-6ех25-7796
Количество на модель
1
№
22
Название детали
Болт М8-6ех20-7802
Заводской номер
БолтМ8-6ех20-7802
Количество на модель
1
№
23
Название детали
Гайка M8-6G-5915
Заводской номер
ГайкаM8-6G-5915
Количество на модель
5
№
24
Название детали
Гайка M-6G1,5-6G-2526
Заводской номер
ГайкаM-6G1,5-6G-2526
Количество на модель
4
№
25
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
14
№
26
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
14
№
27
Название детали
Шайба
Заводской номер
ШайбаА8.01-6958
Количество на модель
2
№
28
Название детали
РВД 6-1SN-М16x1,5-60°-320-90°-90°/90°
Заводской номер
РВД,6-1SN-М16x1,5-60°-320-90°-90°/90°
Количество на модель
19
№
29
Название детали
РВД 6-1SN-М16х1,5-60°-360-90°-90°
Заводской номер
РВД,6-1SN-М16х1,5-60°-360-90°-90°
Количество на модель
20
№
30
Название детали
РВД 6-1SN-М16х1,5-60°-760-90°-90°/180°
Заводской номер
РВД,6-1SN-М16х1,5-60°-760-90°-90°/180°
Количество на модель
16
№
31
Название детали
РВД 6-1SN-М16х1,5-60°-2150-90°-90°/180°
Заводской номер
РВД,6-1SN-М16х1,5-60°-2150-90°-90°/180°
Количество на модель
2
№
32
Название детали
РВД 6-1SN-М16х1,5-60°-660-0°-90°
Заводской номер
РВД,6-1SN-М16х1,5-60°-660-0°-90°
Количество на модель
1
№
33
Название детали
РВД 20-1SC-М30х2-24°-800-90°-90°/180°
Заводской номер
РВД,20-1SC-М30х2-24°-800-90°-90°/180°
Количество на модель
1
№
34
Название детали
РВД 20-3ZN-М30х2-24°-840-0°-90°
Заводской номер
РВД,20-3ZN-М30х2-24°-840-0°-90°
Количество на модель
1
№
35
Название детали
РВД 20-2SN-TMR-М30х2-24°-840-0°-90°
Заводской номер
РВД,20-2SN-TMR-М30х2-24°-840-0°-90°
Количество на модель
1
№
36
Название детали
РВД 20-3ZN-М30х2-24°-1240-0°-90°
Заводской номер
РВД,20-3ZN-М30х2-24°-1240-0°-90°
Количество на модель
1
№
37
Название детали
РВД 20-2SN-TMR-М30х2-24°-1240-0°-90°
Заводской номер
РВД,20-2SN-TMR-М30х2-24°-1240-0°-90°
Количество на модель
2
№
38
Название детали
РВД 20-2SN-М30х2-24°-1460-0°-90°
Заводской номер
РВД,20-2SN-М30х2-24°-1460-0°-90°
Количество на модель
2
№
39
Название детали
РВД 20-3ZN-М30х2-24°-1900-90°-90°/180°
Заводской номер
РВД,20-3ZN-М30х2-24°-1900-90°-90°/180°,
Количество на модель
3
№
40
Название детали
РВД 20-2SN-TMR-М30х2-24°-1900-90°-90°/180°
Заводской номер
РВД,20-2SN-TMR-М30х2-24°-1900-90°-90°/180°,
Количество на модель
3
№
41
Название детали
РВД 20.3ZN.05.07H100-1920
Заводской номер
РВД,20.3ZN.05.07H100-1920
Количество на модель
1
№
42
Название детали
РВД 20/TMR-H100-1920
Заводской номер
РВД,20/TMR-H100-1920
Количество на модель
1
№
43
Название детали
РВД 20.3ZN.05.07H205-1920
Заводской номер
РВД,20.3ZN.05.07H205-1920,
Количество на модель
1
№
44
Название детали
РВД 20/TMR-H205-1920
Заводской номер
РВД,20/TMR-H205-1920
Количество на модель
1
№
45
Название детали
Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)
Заводской номер
АВ20-11/ВО8L
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема привода питающего аппарата и адаптеров | КВС-5-0604000 | 1 | 1 | |||||
| Гидронасос двухсекционный | КВС-5-0604330 | |||||||
| Гидромотор привода питающего аппарата | КВС-2-0604210 | |||||||
| Коллектор | КВС-2-0601040Б | |||||||
| 1 | Коллектор | КВС-5-0604600 | 8 | 8 | 1 | |||
| 2 | Гидроблок адаптеров | КВС-2-0604110Б | 8 | 8 | 2 | |||
| 3 | Гидроблок адаптеров | КВС-2-0604170 | 1 | 1 | 3 | |||
| 4 | Хомут стяжной | А23.02.160 | 1 | 1 | 4 | |||
| 5 | Хомут стяжной | А23.02.170 | 1 | 1 | 5 | |||
| 6 | Хомут стяжной | А23.02.190 | 1 | 1 | 6 | |||
| 7 | Гидроблок управления | КГС0115120А-01 | 4 | 4 | 7 | |||
| 8 | Угольник | КГС0115530 | 6 | 6 | 8 | |||
| 9 | Хомут | КГС0115770 | 2 | 2 | 9 | |||
| 10 | Хомут | КГС0115770-08 | 1 | 1 | 10 | |||
| 11 | Хомут | КГС0115770-09 | 2 | 2 | 11 | |||
| 12 | Рукав | КВС-1-0602013-06 | 1 | 1 | 12 | |||
| 13 | Рукав | КВС-2-0604012 | 6 | 6 | 13 | |||
| 14 | Рукав | КВС-2-0604012-01 | 1 | 1 | 14 | |||
| 15 | Рукав | КВС-2-0604015 | 1 | 1 | 15 | |||
| 16 | Рукав всасывающий | КВС-2-0604017 | 1 | 1 | 16 | |||
| 17 | Рукав всасывающий | КВС-2-0604018-01 | 1 | 1 | 17 | |||
| 18 | Штуцер проходной | ПКК0113629А | 1 | 1 | 18 | |||
| 19 | Ниппель | ПКК0113632 | 1 | 1 | 19 | |||
| 20 | Штуцер | ПКК0113634А | 1 | 1 | 20 | |||
| 21 | Болт М8-6ех20-7796 | БолтМ8-6ех20-7796 | 2 | 2 | 21 | |||
| 22 | Болт | БолтМ12-6ех25-7796 | 1 | 1 | 22 | |||
| 23 | Болт М8-6ех20-7802 | БолтМ8-6ех20-7802 | 1 | 1 | 23 | |||
| 24 | Гайка M8-6G-5915 | ГайкаM8-6G-5915 | 5 | 5 | 24 | |||
| 25 | Гайка M-6G1,5-6G-2526 | ГайкаM-6G1,5-6G-2526 | 4 | 4 | 25 | |||
| 26 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 14 | 14 | 26 | |||
| 27 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 14 | 14 | 27 | |||
| 28 | Шайба | ШайбаА8.01-6958 | 2 | 2 | 28 | |||
| 29 | РВД 6-1SN-М16x1,5-60°-320-90°-90°/90° | РВД,6-1SN-М16x1,5-60°-320-90°-90°/90° | 19 | 19 | 29 | |||
| 30 | РВД 6-1SN-М16х1,5-60°-360-90°-90° | РВД,6-1SN-М16х1,5-60°-360-90°-90° | 20 | 20 | 30 | |||
| 31 | РВД 6-1SN-М16х1,5-60°-760-90°-90°/180° | РВД,6-1SN-М16х1,5-60°-760-90°-90°/180° | 16 | 16 | 31 | |||
| 32 | РВД 6-1SN-М16х1,5-60°-2150-90°-90°/180° | РВД,6-1SN-М16х1,5-60°-2150-90°-90°/180° | 2 | 2 | 32 | |||
| 33 | РВД 6-1SN-М16х1,5-60°-660-0°-90° | РВД,6-1SN-М16х1,5-60°-660-0°-90° | 1 | 1 | 33 | |||
| 34 | РВД 20-1SC-М30х2-24°-800-90°-90°/180° | РВД,20-1SC-М30х2-24°-800-90°-90°/180° | 1 | 1 | 34 | |||
| 35 | РВД 20-3ZN-М30х2-24°-840-0°-90° | РВД,20-3ZN-М30х2-24°-840-0°-90° | 1 | 1 | 35 | |||
| 36 | РВД 20-2SN-TMR-М30х2-24°-840-0°-90° | РВД,20-2SN-TMR-М30х2-24°-840-0°-90° | 1 | 1 | 36 | |||
| 37 | РВД 20-3ZN-М30х2-24°-1240-0°-90° | РВД,20-3ZN-М30х2-24°-1240-0°-90° | 1 | 1 | 37 | |||
| 38 | РВД 20-2SN-TMR-М30х2-24°-1240-0°-90° | РВД,20-2SN-TMR-М30х2-24°-1240-0°-90° | 2 | 2 | 38 | |||
| 39 | РВД 20-2SN-М30х2-24°-1460-0°-90° | РВД,20-2SN-М30х2-24°-1460-0°-90° | 2 | 2 | 39 | |||
| 40 | РВД 20-3ZN-М30х2-24°-1900-90°-90°/180° | РВД,20-3ZN-М30х2-24°-1900-90°-90°/180°, | 3 | 3 | 40 | |||
| 41 | РВД 20-2SN-TMR-М30х2-24°-1900-90°-90°/180° | РВД,20-2SN-TMR-М30х2-24°-1900-90°-90°/180°, | 3 | 3 | 41 | |||
| 42 | РВД 20.3ZN.05.07H100-1920 | РВД,20.3ZN.05.07H100-1920 | 1 | 1 | 42 | |||
| 43 | РВД 20/TMR-H100-1920 | РВД,20/TMR-H100-1920 | 1 | 1 | 43 | |||
| 44 | РВД 20.3ZN.05.07H205-1920 | РВД,20.3ZN.05.07H205-1920, | 1 | 1 | 44 | |||
| 45 | РВД 20/TMR-H205-1920 | РВД,20/TMR-H205-1920 | 1 | 1 | 45 | |||
| 46 | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | АВ20-11/ВО8L | 1 | 1 | 46 |
