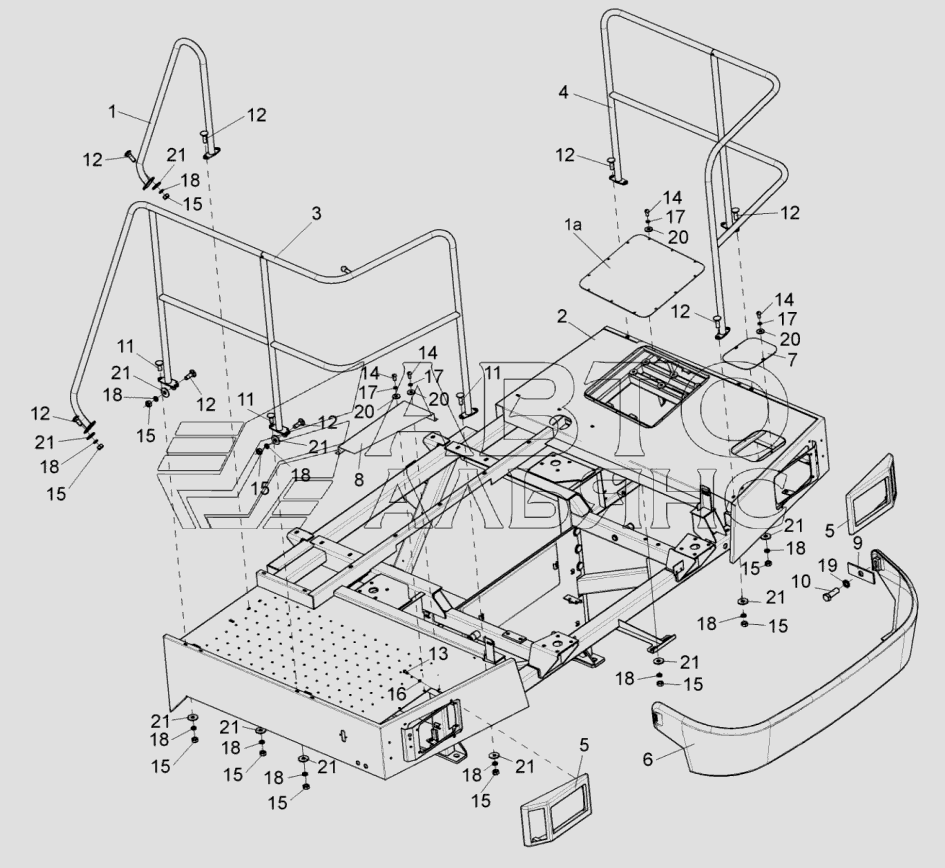

Установка площадки входа КВС-2-0124000 (лист 1)
100%
Название детали
Поручень
Заводской номер
КВС-1-0100200
Количество на модель
1
№
Название детали
Болт Мех
Заводской номер
БолтМ8-6ех25-7802
Количество на модель
3
№
Название детали
Винт В.М4-6ех16-17473
Заводской номер
ВинтВ.М4-6ех16-17473
Количество на модель
2
№
Название детали
Винт В.М6-6ех12-17473
Заводской номер
ВинтВ.М6-6ех12-17473
Количество на модель
32
№
Название детали
Гайка М8-60-5915
Заводской номер
ГайкаМ8-60-5915
Количество на модель
16
№
Название детали
Шайба 4.65Г-6402
Заводской номер
Шайба4.65Г-6402
Количество на модель
8
№
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т.65Г-6402
Количество на модель
8
№
Название детали
Шайба 8Т.65.Г-6402
Заводской номер
Шайба8Т.65.Г-6402
Количество на модель
65
№
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
8
№
Название детали
Шайба С6.01-6958
Заводской номер
ШайбаС6.01-6958
Количество на модель
84
№
Название детали
Болт М8-6ех20-7802
Заводской номер
БолтМ8-6ех20-7802
Количество на модель
1
№
Название детали
Болт М12х1,25-6ех35-7796
Заводской номер
БолтМ12х1,25-6ех35-7796
Количество на модель
1
№
Название детали
Люк
Заводской номер
КВС-2-0100440
Количество на модель
10
№
Название детали
Площадка входа
Заводской номер
КВС-2-0124000
Количество на модель
1
№
Название детали
Поручень
Заводской номер
КВС-2-0125010
Количество на модель
1
№
Название детали
Поручень
Заводской номер
КВС-1-0125020
Количество на модель
1
№
Название детали
Маска
Заводской номер
КЗК0100260-01
Количество на модель
1
№
Название детали
Бампер
Заводской номер
СЭУ1000500
Количество на модель
1
№
Название детали
Крышка
Заводской номер
КВС-1-0100447
Количество на модель
1
№
Название детали
Крышка
Заводской номер
КВС-1-0124453
Количество на модель
2
№
Название детали
Накладка
Заводской номер
УЭС0200499
Количество на модель
1
№
Название детали
Шайба С8.01-6958
Заводской номер
ШайбаС8.01-6958
Количество на модель
8
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Поручень | КВС-1-0100200 | 1 | 1 | |||||
| Болт Мех | БолтМ8-6ех25-7802 | 3 | 3 | |||||
| Винт В.М4-6ех16-17473 | ВинтВ.М4-6ех16-17473 | 2 | 2 | |||||
| Винт В.М6-6ех12-17473 | ВинтВ.М6-6ех12-17473 | 32 | 32 | |||||
| Гайка М8-60-5915 | ГайкаМ8-60-5915 | 16 | 16 | |||||
| Шайба 4.65Г-6402 | Шайба4.65Г-6402 | 8 | 8 | |||||
| Шайба 6Т.65Г-6402 | Шайба6Т.65Г-6402 | 8 | 8 | |||||
| Шайба 8Т.65.Г-6402 | Шайба8Т.65.Г-6402 | 65 | 65 | |||||
| Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 8 | 8 | |||||
| Шайба С6.01-6958 | ШайбаС6.01-6958 | 84 | 84 | |||||
| Болт М8-6ех20-7802 | БолтМ8-6ех20-7802 | 1 | 1 | |||||
| Болт М12х1,25-6ех35-7796 | БолтМ12х1,25-6ех35-7796 | 1 | 1 | |||||
| Люк | КВС-2-0100440 | 10 | 10 | |||||
| Площадка входа | КВС-2-0124000 | 1 | 1 | |||||
| Поручень | КВС-2-0125010 | 1 | 1 | |||||
| Поручень | КВС-1-0125020 | 1 | 1 | |||||
| Маска | КЗК0100260-01 | 1 | 1 | |||||
| Бампер | СЭУ1000500 | 1 | 1 | |||||
| Крышка | КВС-1-0100447 | 1 | 1 | |||||
| Крышка | КВС-1-0124453 | 2 | 2 | |||||
| Накладка | УЭС0200499 | 1 | 1 | |||||
| Шайба С8.01-6958 | ШайбаС8.01-6958 | 8 | 8 |
