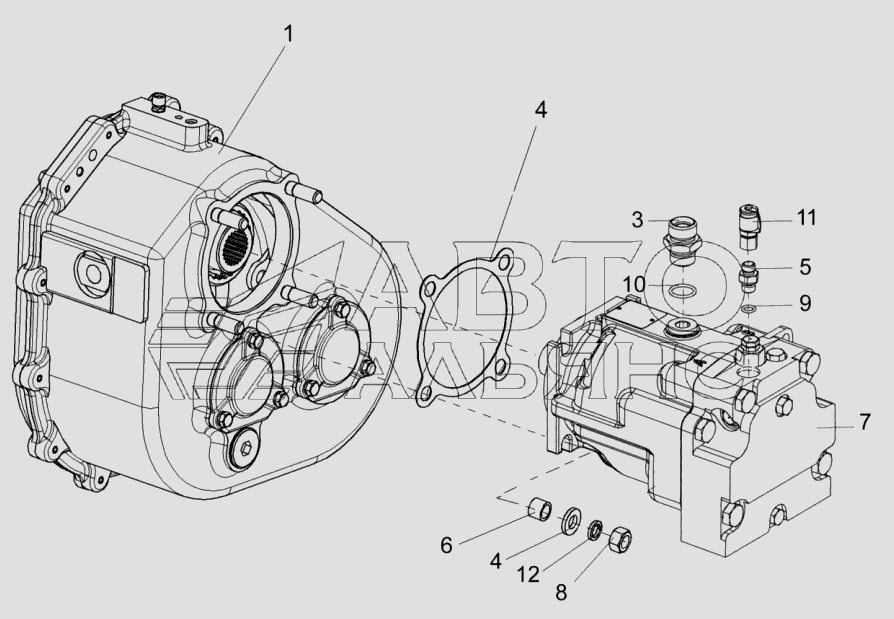

Установка гидромотора привода питающего аппарата КВС-2-0604210
100%
Название детали
Гидромотор привода питающего аппарата
Заводской номер
КВС-2-0604210
Количество на модель
1
№
Название детали
Коробка передач
Заводской номер
КВС-2-0114100А
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
КГС0114003
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
КГС0115642
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
КВС-2-0114414
Количество на модель
2
№
4
Название детали
Штуцер
Заводской номер
КЛ0601634
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
3518020-48006
Количество на модель
4
№
6
Название детали
Гидромотор
Заводской номер
90M100-NС-O-N-8-N-0-C7-W-00-NNN-00-00-F3
Количество на модель
1
№
7
Название детали
Гайка М12-60-5915
Заводской номер
ГайкаМ12-60-5915
Количество на модель
4
№
8
Название детали
Кольцо- - -
Заводской номер
011-015-25-2-2-18829/9833
Количество на модель
1
№
9
Название детали
Кольцо- - -
Заводской номер
024-029-30-2-2-18829/9833
Количество на модель
2
№
10
Название детали
Соединение резьбовое с колпачком
Заводской номер
AB20-11/ВО8L
Количество на модель
1
№
11
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
4
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидромотор привода питающего аппарата | КВС-2-0604210 | 1 | 1 | |||||
| 1 | Коробка передач | КВС-2-0114100А | 1 | 1 | 1 | |||
| 2 | прокладка | КГС0114003 | 1 | 1 | 2 | |||
| 3 | Штуцер | КГС0115642 | 1 | 1 | 3 | |||
| 4 | Шайба | КВС-2-0114414 | 2 | 2 | 4 | |||
| 5 | Штуцер | КЛ0601634 | 1 | 1 | 5 | |||
| 6 | Втулка | 3518020-48006 | 4 | 4 | 6 | |||
| 7 | Гидромотор | 90M100-NС-O-N-8-N-0-C7-W-00-NNN-00-00-F3 | 1 | 1 | 7 | |||
| 8 | Гайка М12-60-5915 | ГайкаМ12-60-5915 | 4 | 4 | 8 | |||
| 9 | Кольцо- - - | 011-015-25-2-2-18829/9833 | 1 | 1 | 9 | |||
| 10 | Кольцо- - - | 024-029-30-2-2-18829/9833 | 2 | 2 | 10 | |||
| 11 | Соединение резьбовое с колпачком | AB20-11/ВО8L | 1 | 1 | 11 | |||
| 12 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 4 | 4 | 12 |
