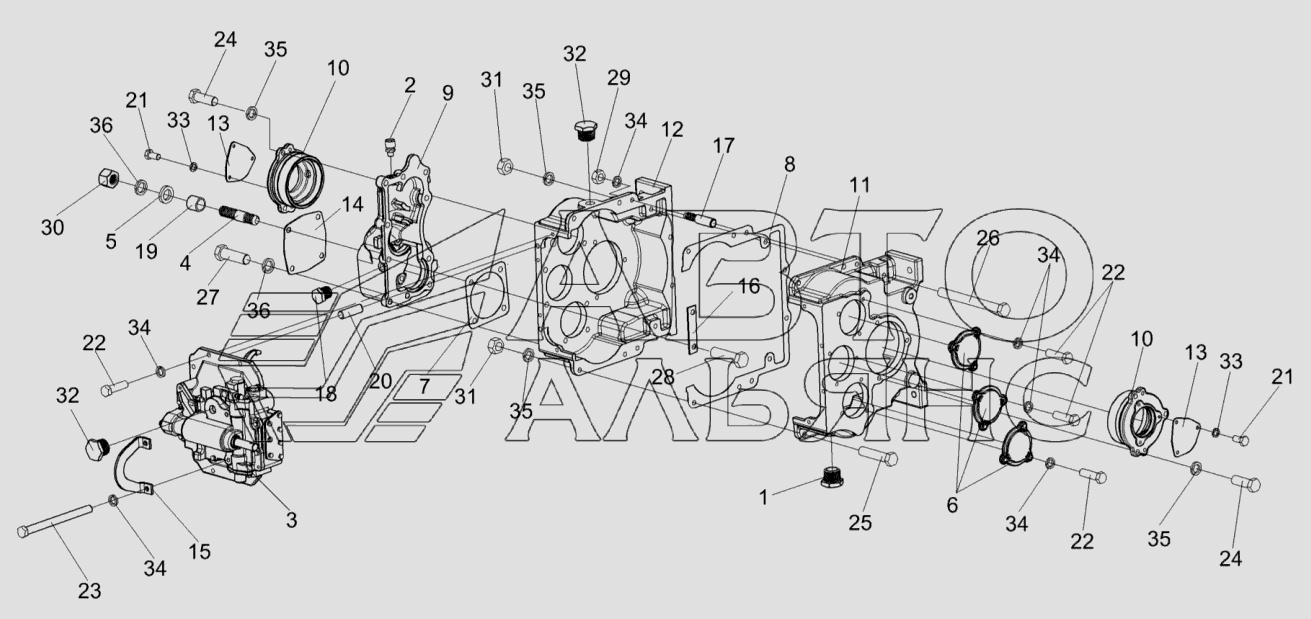

Коробка диапазонов 3518020-46150 (корпус, крышки)
100%
Название детали
Коробка диапазонов
Заводской номер
3518020-46150
Количество на модель
1
№
Название детали
Корпус коробки диапазонов
Заводской номер
3518020-46170
Количество на модель
1
№
Название детали
Пробка
Заводской номер
УЭС-7-0107110
Количество на модель
1
№
1
Название детали
Сапун
Заводской номер
34-4-1-17А
Количество на модель
1
№
2
Название детали
Механизм переключения диапазонов
Заводской номер
3518020-46160
Количество на модель
1
№
3
Название детали
Шпилька
Заводской номер
РСМ10.05.04.612Б
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
УЭС0000493
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
3518020-40009
Количество на модель
1
№
6
Название детали
Прокладка гидромотора
Заводской номер
3518020-40019
Количество на модель
4
№
7
Название детали
Прокладака корпуса коробки диапазонов
Заводской номер
3518020-40095
Количество на модель
4
№
8
Название детали
Корпус установки гидромотора
Заводской номер
3518020-40201
Количество на модель
3
№
9
Название детали
Стакан установки дифференциала
Заводской номер
3518020-41001
Количество на модель
1
№
10
Название детали
Корпус коробки диапазонов правый
Заводской номер
3518020-41062-01
Количество на модель
1
№
11
Название детали
Корпус коробки диапазонов левый
Заводской номер
3518020-41061-01
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
3518020-44039
Количество на модель
2
№
13
Название детали
Крышка
Заводской номер
3518020-44041
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
3518020-44278
Количество на модель
1
№
15
Название детали
Пластина стопорная
Заводской номер
3518020-45018
Количество на модель
2
№
16
Название детали
Штифт корпуса коробки диапазонов
Заводской номер
3518020-46183
Количество на модель
1
№
17
Название детали
Пробка
Заводской номер
3518020-46523
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
3518020-48006
Количество на модель
1
№
19
Название детали
Штифт установочный
Заводской номер
3518050-46024
Количество на модель
2
№
20
Название детали
Болт М8-6ех16-7796
Заводской номер
БолтМ8-6ех16-7796
Количество на модель
1
№
21
Название детали
Болт М10-6ех35-7796
Заводской номер
БолтМ10-6ех35-7796
Количество на модель
4
№
22
Название детали
Болт Мех
Заводской номер
БолтМ10-6ех160-7796
Количество на модель
2
№
23
Название детали
Болт М12-6ех35-7796
Заводской номер
БолтМ12-6ех35-7796
Количество на модель
6
№
24
Название детали
Болт, мех, эх
Заводской номер
БолтМ12х1,25-6ех55-7796
Количество на модель
17
№
25
Название детали
Болт, мех, эх
Заводской номер
БолтМ12х1,25-6ех120-7796
Количество на модель
2
№
26
Название детали
Болт М14-6ех45-7796
Заводской номер
БолтМ14-6ех45-7796
Количество на модель
6
№
27
Название детали
Болт М14-6ех50-7796
Заводской номер
БолтМ14-6ех50-7796
Количество на модель
6
№
28
Название детали
Гайка М10-6Н-5915
Заводской номер
ГайкаМ10-6Н-5915
Количество на модель
2
№
29
Название детали
Гайка М14-60-5915
Заводской номер
ГайкаМ14-60-5915
Количество на модель
6
№
30
Название детали
Гайка М12х1,25-6G-15523
Заводской номер
ГайкаМ12х1,25-6G-15523
Количество на модель
4
№
31
Название детали
Пробка КГ 3/4
Заводской номер
ПробкаКГ3/4
Количество на модель
2
№
32
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
4
№
33
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
8
№
34
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
2
№
35
Название детали
Шайба 14Т.65Г-6402
Заводской номер
Шайба14Т.65Г-6402
Количество на модель
6
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка диапазонов | 3518020-46150 | 1 | 1 | |||||
| Корпус коробки диапазонов | 3518020-46170 | 1 | 1 | |||||
| 1 | Пробка | УЭС-7-0107110 | 1 | 1 | 1 | |||
| 2 | Сапун | 34-4-1-17А | 1 | 1 | 2 | |||
| 3 | Механизм переключения диапазонов | 3518020-46160 | 1 | 1 | 3 | |||
| 4 | Шпилька | РСМ10.05.04.612Б | 1 | 1 | 4 | |||
| 5 | Шайба | УЭС0000493 | 1 | 1 | 5 | |||
| 6 | Крышка | 3518020-40009 | 1 | 1 | 6 | |||
| 7 | Прокладка гидромотора | 3518020-40019 | 4 | 4 | 7 | |||
| 8 | Прокладака корпуса коробки диапазонов | 3518020-40095 | 4 | 4 | 8 | |||
| 9 | Корпус установки гидромотора | 3518020-40201 | 3 | 3 | 9 | |||
| 10 | Стакан установки дифференциала | 3518020-41001 | 1 | 1 | 10 | |||
| 11 | Корпус коробки диапазонов правый | 3518020-41062-01 | 1 | 1 | 11 | |||
| 12 | Корпус коробки диапазонов левый | 3518020-41061-01 | 1 | 1 | 12 | |||
| 13 | Крышка | 3518020-44039 | 2 | 2 | 13 | |||
| 14 | Крышка | 3518020-44041 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 3518020-44278 | 1 | 1 | 15 | |||
| 16 | Пластина стопорная | 3518020-45018 | 2 | 2 | 16 | |||
| 17 | Штифт корпуса коробки диапазонов | 3518020-46183 | 1 | 1 | 17 | |||
| 18 | Пробка | 3518020-46523 | 1 | 1 | 18 | |||
| 19 | Втулка | 3518020-48006 | 1 | 1 | 19 | |||
| 20 | Штифт установочный | 3518050-46024 | 2 | 2 | 20 | |||
| 21 | Болт М8-6ех16-7796 | БолтМ8-6ех16-7796 | 1 | 1 | 21 | |||
| 22 | Болт М10-6ех35-7796 | БолтМ10-6ех35-7796 | 4 | 4 | 22 | |||
| 23 | Болт Мех | БолтМ10-6ех160-7796 | 2 | 2 | 23 | |||
| 24 | Болт М12-6ех35-7796 | БолтМ12-6ех35-7796 | 6 | 6 | 24 | |||
| 25 | Болт, мех, эх | БолтМ12х1,25-6ех55-7796 | 17 | 17 | 25 | |||
| 26 | Болт, мех, эх | БолтМ12х1,25-6ех120-7796 | 2 | 2 | 26 | |||
| 27 | Болт М14-6ех45-7796 | БолтМ14-6ех45-7796 | 6 | 6 | 27 | |||
| 28 | Болт М14-6ех50-7796 | БолтМ14-6ех50-7796 | 6 | 6 | 28 | |||
| 29 | Гайка М10-6Н-5915 | ГайкаМ10-6Н-5915 | 2 | 2 | 29 | |||
| 30 | Гайка М14-60-5915 | ГайкаМ14-60-5915 | 6 | 6 | 30 | |||
| 31 | Гайка М12х1,25-6G-15523 | ГайкаМ12х1,25-6G-15523 | 4 | 4 | 31 | |||
| 32 | Пробка КГ 3/4 | ПробкаКГ3/4 | 2 | 2 | 32 | |||
| 33 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 4 | 4 | 33 | |||
| 34 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 8 | 8 | 34 | |||
| 35 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 2 | 2 | 35 | |||
| 36 | Шайба 14Т.65Г-6402 | Шайба14Т.65Г-6402 | 6 | 6 | 36 |
