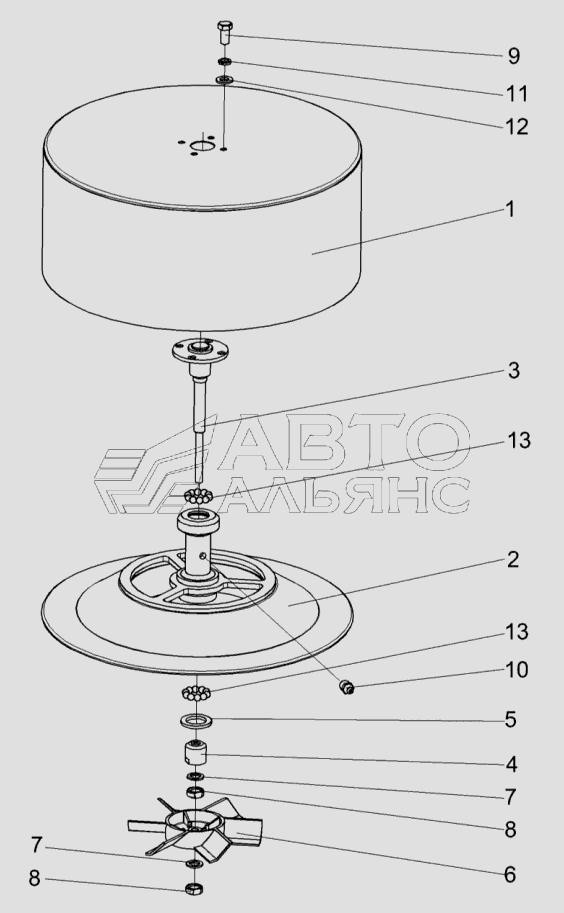

Воздухозаборник вращающийся КВС-1-0153000
100%
Название детали
Воздухозаборник вращающийся
Заводской номер
КВС-1-0153000
Количество на модель
1
№
Название детали
Ступица
Заводской номер
КВС-1-0153020
Количество на модель
2
№
Название детали
Воздухозаборник
Заводской номер
КВС-1-0153010
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
КВС-1-0153030
Количество на модель
1
№
2
Название детали
ВАЛ
Заводской номер
КВС-1-0153060
Количество на модель
1
№
3
Название детали
Конус
Заводской номер
КВС-1-0153605
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
УЭС0107011-04
Количество на модель
1
№
5
Название детали
Воздушная турбина
Заводской номер
31-1290-2
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
72-1211800
Количество на модель
1
№
7
Название детали
Контргайка
Заводской номер
72-1216300
Количество на модель
1
№
8
Название детали
Болт М8-6ех16-7796
Заводской номер
БолтМ8-6ех16-7796
Количество на модель
1
№
9
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
2
№
10
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
2
№
11
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
4
№
12
Название детали
Партнер, -
Заводской номер
Шарик9,525-20-3722
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Воздухозаборник вращающийся | КВС-1-0153000 | 1 | 1 | |||||
| Ступица | КВС-1-0153020 | 2 | 2 | |||||
| 1 | Воздухозаборник | КВС-1-0153010 | 1 | 1 | 1 | |||
| 2 | Корпус | КВС-1-0153030 | 1 | 1 | 2 | |||
| 3 | ВАЛ | КВС-1-0153060 | 1 | 1 | 3 | |||
| 4 | Конус | КВС-1-0153605 | 1 | 1 | 4 | |||
| 5 | КОЛЬЦО | УЭС0107011-04 | 1 | 1 | 5 | |||
| 6 | Воздушная турбина | 31-1290-2 | 1 | 1 | 6 | |||
| 7 | прокладка | 72-1211800 | 1 | 1 | 7 | |||
| 8 | Контргайка | 72-1216300 | 1 | 1 | 8 | |||
| 9 | Болт М8-6ех16-7796 | БолтМ8-6ех16-7796 | 1 | 1 | 9 | |||
| 10 | Масленка 1.2-19853 | Масленка1.2-19853 | 2 | 2 | 10 | |||
| 11 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 2 | 2 | 11 | |||
| 12 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 4 | 4 | 12 | |||
| 13 | Партнер, - | Шарик9,525-20-3722 | 1 | 1 | 13 |
