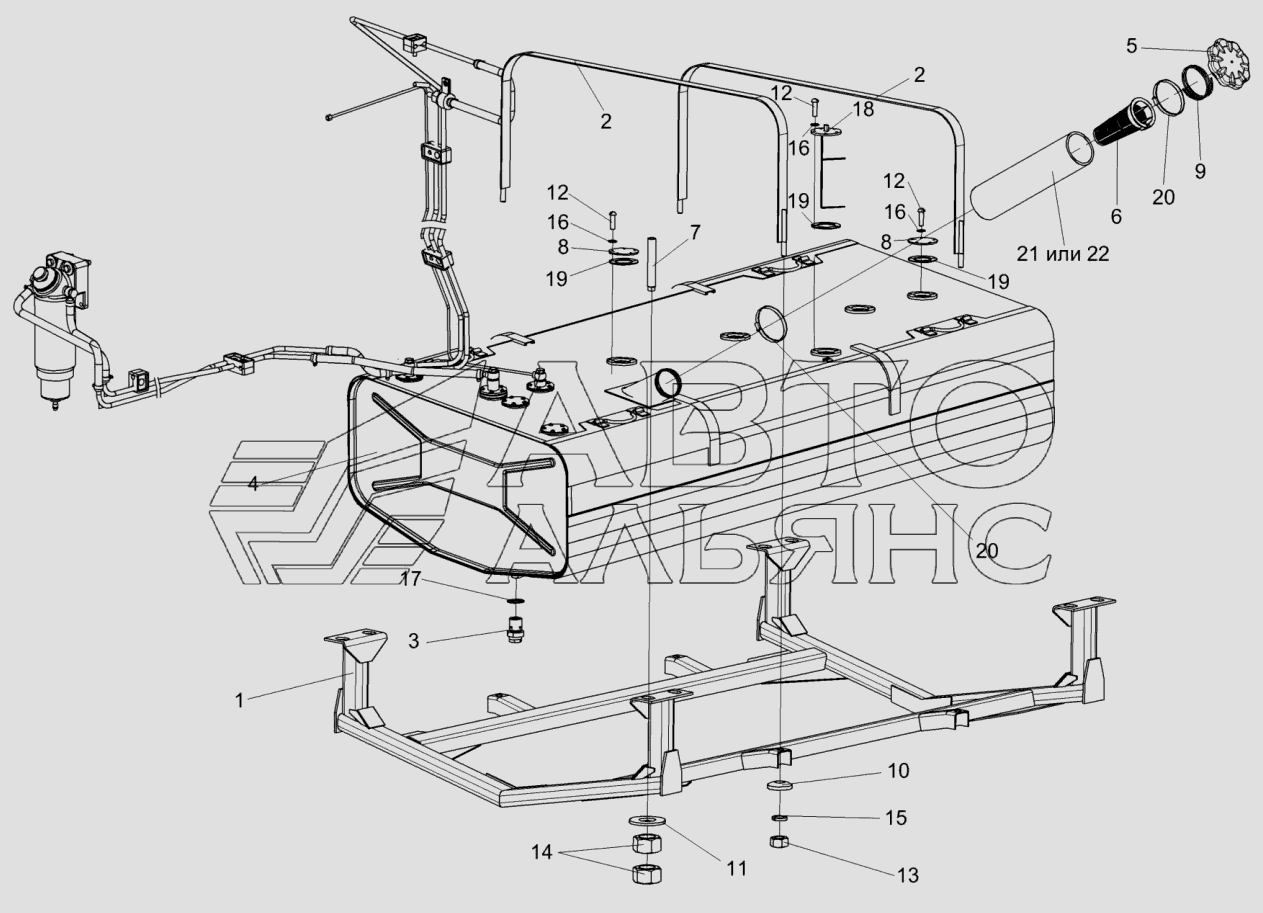

Установка топливного оборудования КВС-5-0103000А (лист 1)
100%
Название детали
Установка топливного оборудования
Заводской номер
КВС-5-0103000А
Количество на модель
4
№
Название детали
Рамка
Заводской номер
КВС-1-0103040
Количество на модель
4
№
1
Название детали
Хомут
Заводской номер
КВС-1-0103060
Количество на модель
4
№
2
Название детали
Дренажный клапан
Заводской номер
КВС-1-0103180
Количество на модель
1
№
3
Название детали
Бак топливный
Заводской номер
КВС-2-0103010
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
КИС0108610
Количество на модель
2
№
5
Название детали
Фильтр Б
Заводской номер
150.50.026
Количество на модель
1
№
6
Название детали
Шпилька
Заводской номер
КВС-1-0103603
Количество на модель
1
№
7
Название детали
Заглушка
Заводской номер
КВС-2-0103401
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
КИС0108684
Количество на модель
1
№
9
Название детали
Шайба сферическая
Заводской номер
КПР6100605
Количество на модель
8
№
10
Название детали
Шайба
Заводской номер
КСН0114402-01
Количество на модель
6
№
11
Название детали
Винт В.М5-6ех18-17473
Заводской номер
ВинтВ.М5-6ех18-17473
Количество на модель
1
№
12
Название детали
Гайка М12-6G-5915
Заводской номер
ГайкаМ12-6G-5915
Количество на модель
4
№
13
Название детали
Гайка М20х1,5-6G-5915
Заводской номер
ГайкаМ20х1,5-6G-5915
Количество на модель
8
№
14
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
40
№
15
Название детали
Шайба С.5.01-11371
Заводской номер
ШайбаС.5.01-11371
Количество на модель
10
№
16
Название детали
Прокладка М
Заводской номер
30М3-23358
Количество на модель
16
№
17
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
ДУМП-02
Количество на модель
10
№
18
Название детали
Прокладка
Заводской номер
200-3806026
Количество на модель
50
№
19
Название детали
Хомут червячный TORRO 80-100/9 C7W2
Заводской номер
TORRO80-100/9,C7W2,
Количество на модель
1
№
20
Название детали
Шланг гибкий армированный ПВХ1610 N
Заводской номер
ПВХ1610N,
Количество на модель
1
№
21
Название детали
Шланг PROTAPE PUR MHF F
Заводской номер
PROTAPEPUR331MHFФ75
Количество на модель
10
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного оборудования | КВС-5-0103000А | 4 | 4 | |||||
| 1 | Рамка | КВС-1-0103040 | 4 | 4 | 1 | |||
| 2 | Хомут | КВС-1-0103060 | 4 | 4 | 2 | |||
| 3 | Дренажный клапан | КВС-1-0103180 | 1 | 1 | 3 | |||
| 4 | Бак топливный | КВС-2-0103010 | 1 | 1 | 4 | |||
| 5 | Крышка | КИС0108610 | 2 | 2 | 5 | |||
| 6 | Фильтр Б | 150.50.026 | 1 | 1 | 6 | |||
| 7 | Шпилька | КВС-1-0103603 | 1 | 1 | 7 | |||
| 8 | Заглушка | КВС-2-0103401 | 1 | 1 | 8 | |||
| 9 | Пружина | КИС0108684 | 1 | 1 | 9 | |||
| 10 | Шайба сферическая | КПР6100605 | 8 | 8 | 10 | |||
| 11 | Шайба | КСН0114402-01 | 6 | 6 | 11 | |||
| 12 | Винт В.М5-6ех18-17473 | ВинтВ.М5-6ех18-17473 | 1 | 1 | 12 | |||
| 13 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 4 | 4 | 13 | |||
| 14 | Гайка М20х1,5-6G-5915 | ГайкаМ20х1,5-6G-5915 | 8 | 8 | 14 | |||
| 15 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 40 | 40 | 15 | |||
| 16 | Шайба С.5.01-11371 | ШайбаС.5.01-11371 | 10 | 10 | 16 | |||
| 17 | Прокладка М | 30М3-23358 | 16 | 16 | 17 | |||
| 18 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | ДУМП-02 | 10 | 10 | 18 | |||
| 19 | Прокладка | 200-3806026 | 50 | 50 | 19 | |||
| 20 | Хомут червячный TORRO 80-100/9 C7W2 | TORRO80-100/9,C7W2, | 1 | 1 | 20 | |||
| 21 | Шланг гибкий армированный ПВХ1610 N | ПВХ1610N, | 1 | 1 | 21 | |||
| 22 | Шланг PROTAPE PUR MHF F | PROTAPEPUR331MHFФ75 | 10 | 10 | 22 |
