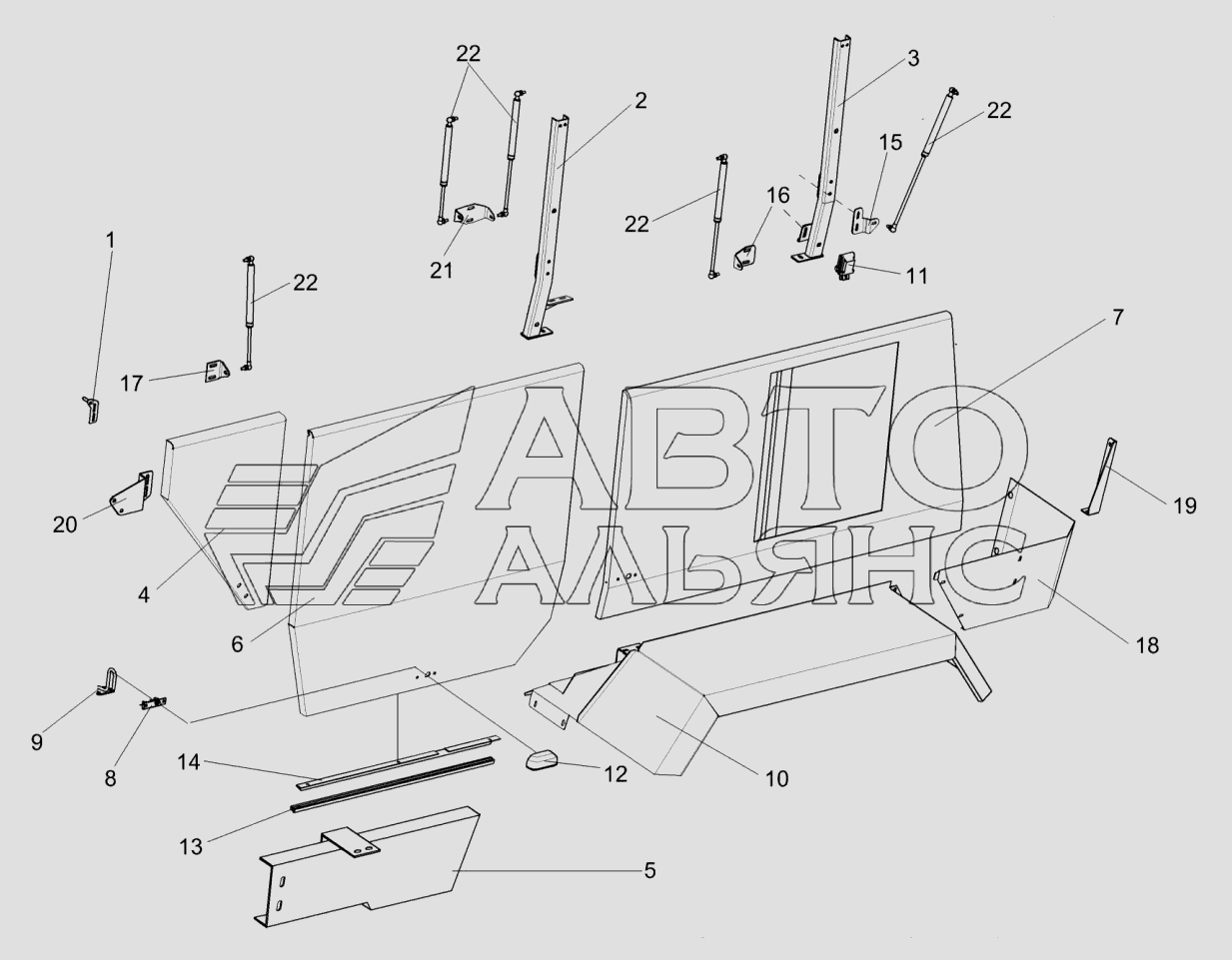

Установка капотов КВС-2-0160000-03 (лист 1)
100%
Название детали
Установка капотов
Заводской номер
КВС-2-0160000-03
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
КВС-1-0160040
Количество на модель
1
№
1
Название детали
Подставка
Заводской номер
КВС-1-0160060
Количество на модель
1
№
2
Название детали
Подставка
Заводской номер
КВС-1-0160060-03
Количество на модель
1
№
3
Название детали
Щит
Заводской номер
КВС-1-0160070
Количество на модель
1
№
4
Название детали
Щиток
Заводской номер
КВС-2-0160050
Количество на модель
1
№
5
Название детали
Капот
Заводской номер
КВС-2-0160090
Количество на модель
1
№
6
Название детали
Капот
Заводской номер
КВС-1-0160120
Количество на модель
1
№
7
Название детали
Замок
Заводской номер
КВС-1-0160240
Количество на модель
1
№
8
Название детали
Зацеп
Заводской номер
КВС-1-0160260
Количество на модель
1
№
9
Название детали
Крыло
Заводской номер
КВС-2-0161040
Количество на модель
1
№
10
Название детали
Замок
Заводской номер
УЭС1100140
Количество на модель
5
№
11
Название детали
Ручка
Заводской номер
КВС-1-0160005
Количество на модель
5
№
12
Название детали
Уплотнение
Заводской номер
КВС-1-0160006
Количество на модель
1
№
13
Название детали
Уголок
Заводской номер
КВС-1-0160404
Количество на модель
2
№
14
Название детали
Кронштейн
Заводской номер
КВС-1-0160406
Количество на модель
5
№
15
Название детали
Кронштейн
Заводской номер
КВС-1-0160407
Количество на модель
2
№
16
Название детали
Кронштейн
Заводской номер
КВС-1-0160408
Количество на модель
1
№
17
Название детали
Ограждение
Заводской номер
КВС-1-0160411
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
КВС-1-0160419А
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
КВС-1-0160456
Количество на модель
2
№
20
Название детали
Кронштейн
Заводской номер
КВС-1-0160479
Количество на модель
1
№
21
Название детали
Пружина газовая 400Н ГЗАА
Заводской номер
11.6308010-40
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка капотов | КВС-2-0160000-03 | 1 | 1 | |||||
| 1 | Кронштейн | КВС-1-0160040 | 1 | 1 | 1 | |||
| 2 | Подставка | КВС-1-0160060 | 1 | 1 | 2 | |||
| 3 | Подставка | КВС-1-0160060-03 | 1 | 1 | 3 | |||
| 4 | Щит | КВС-1-0160070 | 1 | 1 | 4 | |||
| 5 | Щиток | КВС-2-0160050 | 1 | 1 | 5 | |||
| 6 | Капот | КВС-2-0160090 | 1 | 1 | 6 | |||
| 7 | Капот | КВС-1-0160120 | 1 | 1 | 7 | |||
| 8 | Замок | КВС-1-0160240 | 1 | 1 | 8 | |||
| 9 | Зацеп | КВС-1-0160260 | 1 | 1 | 9 | |||
| 10 | Крыло | КВС-2-0161040 | 1 | 1 | 10 | |||
| 11 | Замок | УЭС1100140 | 5 | 5 | 11 | |||
| 12 | Ручка | КВС-1-0160005 | 5 | 5 | 12 | |||
| 13 | Уплотнение | КВС-1-0160006 | 1 | 1 | 13 | |||
| 14 | Уголок | КВС-1-0160404 | 2 | 2 | 14 | |||
| 15 | Кронштейн | КВС-1-0160406 | 5 | 5 | 15 | |||
| 16 | Кронштейн | КВС-1-0160407 | 2 | 2 | 16 | |||
| 17 | Кронштейн | КВС-1-0160408 | 1 | 1 | 17 | |||
| 18 | Ограждение | КВС-1-0160411 | 1 | 1 | 18 | |||
| 19 | Кронштейн | КВС-1-0160419А | 1 | 1 | 19 | |||
| 20 | Кронштейн | КВС-1-0160456 | 2 | 2 | 20 | |||
| 21 | Кронштейн | КВС-1-0160479 | 1 | 1 | 21 | |||
| 22 | Пружина газовая 400Н ГЗАА | 11.6308010-40 | 1 | 1 | 22 |
