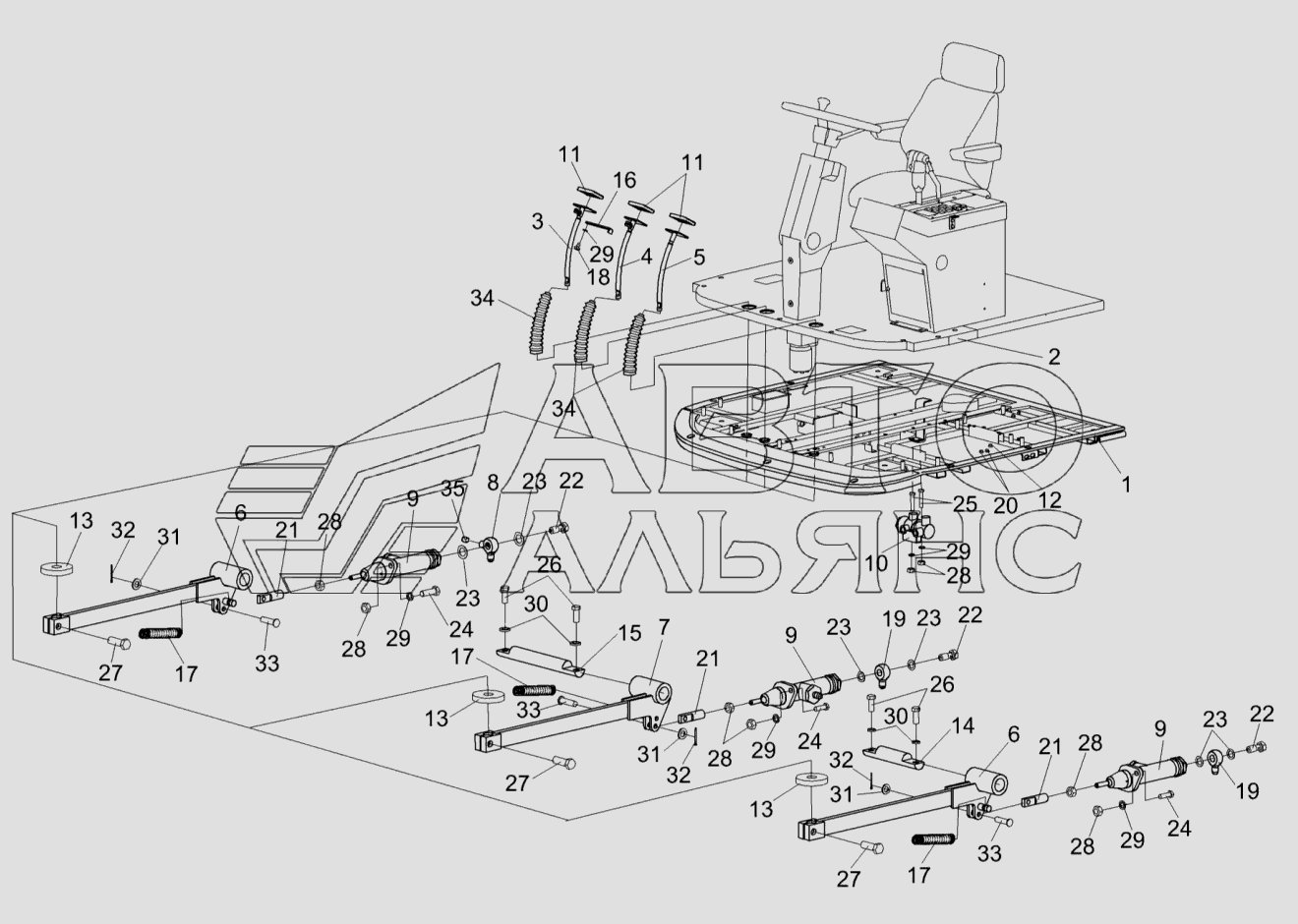

Площадка управления КВС-5-0129000А-04 (лист 2)
100%
Название детали
Площадка управления
Заводской номер
КВС-5-0129000-04
Количество на модель
21
№
Название детали
Площадка
Заводской номер
КВС-2-0129010
Количество на модель
9
№
1
Название детали
Коврик
Заводской номер
КВС-2-0129210
Количество на модель
3
№
2
Название детали
Рычаг
Заводской номер
КВС-1-0129560
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
КВС-1-0129570
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
КВС-1-0129580
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
КЗС0119090
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
КЗС0119090-01
Количество на модель
1
№
7
Название детали
Угольник
Заводской номер
УЭС0302450
Количество на модель
1
№
8
Название детали
Главный цилиндр
Заводской номер
РСМ10.04.14.150
Количество на модель
2
№
9
Название детали
Регулятор давления
Заводской номер
3518090-51050
Количество на модель
1
№
10
Название детали
Подушка
Заводской номер
КВС-1-0129042
Количество на модель
1
№
11
Название детали
заглушка
Заводской номер
КЗК-12-0120042-01
Количество на модель
3
№
12
Название детали
Шайба
Заводской номер
КЗС0119002
Количество на модель
1
№
13
Название детали
Ось
Заводской номер
КЗС0119605
Количество на модель
3
№
14
Название детали
Ось
Заводской номер
КЗС0119606
Количество на модель
1
№
15
Название детали
Планка
Заводской номер
УЭС0300526
Количество на модель
3
№
16
Название детали
Пружина
Заводской номер
УЭС0300609А
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
УЭС0300641
Количество на модель
1
№
18
Название детали
Угольник
Заводской номер
УЭС0302612
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
УЭС0700013
Количество на модель
3
№
20
Название детали
Вилка
Заводской номер
РСМ10.04.14.612
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
54-60303
Количество на модель
2
№
22
Название детали
Прокладка
Заводской номер
75Ш-00005
Количество на модель
2
№
23
Название детали
Болт М8-6ех25-7796
Заводской номер
БолтМ8-6ех25-7796
Количество на модель
3
№
24
Название детали
Болт М8-6ех50-7796
Заводской номер
БолтМ8-6ех50-7796
Количество на модель
3
№
25
Название детали
Болт М10-6ех25-7796
Заводской номер
БолтМ10-6ех25-7796
Количество на модель
6
№
26
Название детали
Болт М10-6ех30-7796
Заводской номер
БолтМ10-6ех30-7796
Количество на модель
6
№
27
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
2
№
28
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
4
№
29
Название детали
Шайба 10.65Г-6402
Заводской номер
Шайба10.65Г-6402
Количество на модель
12
№
30
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
16
№
31
Название детали
Шплинт х
Заводской номер
Шплинт2х20-397
Количество на модель
26
№
32
Название детали
Ось Х
Заводской номер
Ось6-8b12х30-9650
Количество на модель
14
№
33
Название детали
Чехол V6-404
Заводской номер
ЧехолV6-404
Количество на модель
21
№
34
Название детали
Выключатель света ''стоп'' гидравлический ВК12Б-Э
Заводской номер
ВК12Б-Э
Количество на модель
7
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Площадка управления | КВС-5-0129000-04 | 21 | 21 | |||||
| 1 | Площадка | КВС-2-0129010 | 9 | 9 | 1 | |||
| 2 | Коврик | КВС-2-0129210 | 3 | 3 | 2 | |||
| 3 | Рычаг | КВС-1-0129560 | 1 | 1 | 3 | |||
| 4 | Рычаг | КВС-1-0129570 | 1 | 1 | 4 | |||
| 5 | Рычаг | КВС-1-0129580 | 1 | 1 | 5 | |||
| 6 | Рычаг | КЗС0119090 | 1 | 1 | 6 | |||
| 7 | Рычаг | КЗС0119090-01 | 1 | 1 | 7 | |||
| 8 | Угольник | УЭС0302450 | 1 | 1 | 8 | |||
| 9 | Главный цилиндр | РСМ10.04.14.150 | 2 | 2 | 9 | |||
| 10 | Регулятор давления | 3518090-51050 | 1 | 1 | 10 | |||
| 11 | Подушка | КВС-1-0129042 | 1 | 1 | 11 | |||
| 12 | заглушка | КЗК-12-0120042-01 | 3 | 3 | 12 | |||
| 13 | Шайба | КЗС0119002 | 1 | 1 | 13 | |||
| 14 | Ось | КЗС0119605 | 3 | 3 | 14 | |||
| 15 | Ось | КЗС0119606 | 1 | 1 | 15 | |||
| 16 | Планка | УЭС0300526 | 3 | 3 | 16 | |||
| 17 | Пружина | УЭС0300609А | 1 | 1 | 17 | |||
| 18 | Винт | УЭС0300641 | 1 | 1 | 18 | |||
| 19 | Угольник | УЭС0302612 | 1 | 1 | 19 | |||
| 20 | Втулка | УЭС0700013 | 3 | 3 | 20 | |||
| 21 | Вилка | РСМ10.04.14.612 | 1 | 1 | 21 | |||
| 22 | Болт | 54-60303 | 2 | 2 | 22 | |||
| 23 | Прокладка | 75Ш-00005 | 2 | 2 | 23 | |||
| 24 | Болт М8-6ех25-7796 | БолтМ8-6ех25-7796 | 3 | 3 | 24 | |||
| 25 | Болт М8-6ех50-7796 | БолтМ8-6ех50-7796 | 3 | 3 | 25 | |||
| 26 | Болт М10-6ех25-7796 | БолтМ10-6ех25-7796 | 6 | 6 | 26 | |||
| 27 | Болт М10-6ех30-7796 | БолтМ10-6ех30-7796 | 6 | 6 | 27 | |||
| 28 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 2 | 2 | 28 | |||
| 29 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 4 | 4 | 29 | |||
| 30 | Шайба 10.65Г-6402 | Шайба10.65Г-6402 | 12 | 12 | 30 | |||
| 31 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 16 | 16 | 31 | |||
| 32 | Шплинт х | Шплинт2х20-397 | 26 | 26 | 32 | |||
| 33 | Ось Х | Ось6-8b12х30-9650 | 14 | 14 | 33 | |||
| 34 | Чехол V6-404 | ЧехолV6-404 | 21 | 21 | 34 | |||
| 35 | Выключатель света ''стоп'' гидравлический ВК12Б-Э | ВК12Б-Э | 7 | 7 | 35 |
