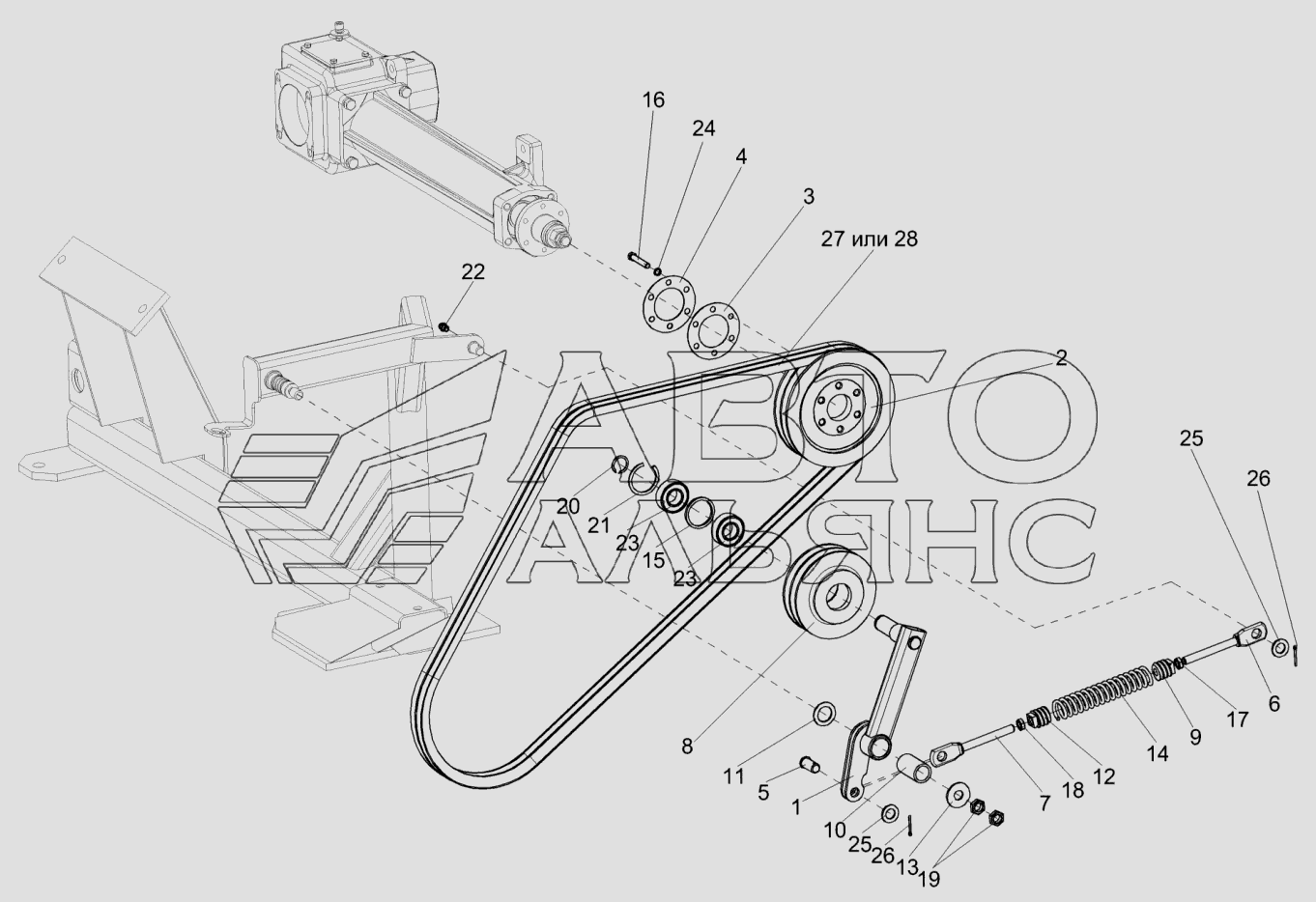

Привод вентилятора КВС-5-0150260
100%
Название детали
Привод вентилятора
Заводской номер
КВС-5-0150260
Количество на модель
4
№
Название детали
Рычаг
Заводской номер
КВС-5-0150320
Количество на модель
1
№
Название детали
Пружина
Заводской номер
КВС-1-0150550
Количество на модель
1
№
Название детали
Механизм натяжения
Заводской номер
КВС-2-0150120
Количество на модель
1
№
Название детали
Ролик натяжной
Заводской номер
КВС-2-0150190
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
КВС-5-0150330
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
КВС-5-0150340
Количество на модель
1
№
1
Название детали
Шкив
Заводской номер
КВС-5-0150105
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
КВС-1-0150467
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
КВС-1-0150467-01
Количество на модель
1
№
4
Название детали
Палец
Заводской номер
КВС-1-0150604
Количество на модель
1
№
5
Название детали
Зацеп
Заводской номер
КВС-1-0150605
Количество на модель
12
№
6
Название детали
Зацеп
Заводской номер
КВС-1-0150605-01
Количество на модель
12
№
7
Название детали
Ролик натяжной
Заводской номер
КВС-2-0150104
Количество на модель
1
№
8
Название детали
Пробка
Заводской номер
КЗР0202102
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
КЗК0202119А
Количество на модель
1
№
10
Название детали
Шайба специальная
Заводской номер
КИС0105438
Количество на модель
1
№
11
Название детали
Пробка
Заводской номер
КСН0100107-03
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
КСН0114402
Количество на модель
1
№
13
Название детали
Пружина
Заводской номер
УЭС-7-0400664
Количество на модель
1
№
14
Название детали
Кольцо распорное
Заводской номер
60-131.25.10
Количество на модель
1
№
15
Название детали
Болт М8-6ех50-7796
Заводской номер
БолтМ8-6ех50-7796
Количество на модель
1
№
16
Название детали
Гайка М12-6G-2526
Заводской номер
ГайкаМ12-6G-2526
Количество на модель
1
№
17
Название детали
Гайка М12х1,25-6G-2526
Заводской номер
ГайкаМ12х1,25-6G-2526
Количество на модель
1
№
18
Название детали
Гайка М16-6G-2526
Заводской номер
ГайкаМ16-6G-2526
Количество на модель
6
№
19
Название детали
Кольцо В25-13940
Заводской номер
В25-13940
Количество на модель
1
№
20
Название детали
Кольцо
Заводской номер
В52-13941
Количество на модель
1
№
21
Название детали
Масло-
Заводской номер
Масленка1.1-19853
Количество на модель
2
№
22
Название детали
Подшипник 180505-8882
Заводской номер
180505-8882
Количество на модель
1
№
23
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
1
№
24
Название детали
Шайба С.16.01-11371
Заводской номер
ШайбаС.16.01-11371
Количество на модель
1
№
25
Название детали
Шплинт 3,2х25-397
Заводской номер
Шплинт3,2х25-397
Количество на модель
2
№
26
Название детали
Ремень 2 НВ 2362 La
Заводской номер
Ремень2НВ2362La
Количество на модель
6
№
27
Название детали
Ремень 2 НВ ВР 2362 K A
Заводской номер
Ремень2НВВР2362KA
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод вентилятора | КВС-5-0150260 | 4 | 4 | |||||
| Рычаг | КВС-5-0150320 | 1 | 1 | |||||
| Пружина | КВС-1-0150550 | 1 | 1 | |||||
| Механизм натяжения | КВС-2-0150120 | 1 | 1 | |||||
| Ролик натяжной | КВС-2-0150190 | 1 | 1 | |||||
| Рычаг | КВС-5-0150330 | 1 | 1 | |||||
| 1 | Рычаг | КВС-5-0150340 | 1 | 1 | 1 | |||
| 2 | Шкив | КВС-5-0150105 | 1 | 1 | 2 | |||
| 3 | Прокладка | КВС-1-0150467 | 1 | 1 | 3 | |||
| 4 | Прокладка | КВС-1-0150467-01 | 1 | 1 | 4 | |||
| 5 | Палец | КВС-1-0150604 | 1 | 1 | 5 | |||
| 6 | Зацеп | КВС-1-0150605 | 12 | 12 | 6 | |||
| 7 | Зацеп | КВС-1-0150605-01 | 12 | 12 | 7 | |||
| 8 | Ролик натяжной | КВС-2-0150104 | 1 | 1 | 8 | |||
| 9 | Пробка | КЗР0202102 | 1 | 1 | 9 | |||
| 10 | Втулка | КЗК0202119А | 1 | 1 | 10 | |||
| 11 | Шайба специальная | КИС0105438 | 1 | 1 | 11 | |||
| 12 | Пробка | КСН0100107-03 | 1 | 1 | 12 | |||
| 13 | Шайба | КСН0114402 | 1 | 1 | 13 | |||
| 14 | Пружина | УЭС-7-0400664 | 1 | 1 | 14 | |||
| 15 | Кольцо распорное | 60-131.25.10 | 1 | 1 | 15 | |||
| 16 | Болт М8-6ех50-7796 | БолтМ8-6ех50-7796 | 1 | 1 | 16 | |||
| 17 | Гайка М12-6G-2526 | ГайкаМ12-6G-2526 | 1 | 1 | 17 | |||
| 18 | Гайка М12х1,25-6G-2526 | ГайкаМ12х1,25-6G-2526 | 1 | 1 | 18 | |||
| 19 | Гайка М16-6G-2526 | ГайкаМ16-6G-2526 | 6 | 6 | 19 | |||
| 20 | Кольцо В25-13940 | В25-13940 | 1 | 1 | 20 | |||
| 21 | Кольцо | В52-13941 | 1 | 1 | 21 | |||
| 22 | Масло- | Масленка1.1-19853 | 2 | 2 | 22 | |||
| 23 | Подшипник 180505-8882 | 180505-8882 | 1 | 1 | 23 | |||
| 24 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 1 | 1 | 24 | |||
| 25 | Шайба С.16.01-11371 | ШайбаС.16.01-11371 | 1 | 1 | 25 | |||
| 26 | Шплинт 3,2х25-397 | Шплинт3,2х25-397 | 2 | 2 | 26 | |||
| 27 | Ремень 2 НВ 2362 La | Ремень2НВ2362La | 6 | 6 | 27 | |||
| 28 | Ремень 2 НВ ВР 2362 K A | Ремень2НВВР2362KA | 2 | 2 | 28 |
