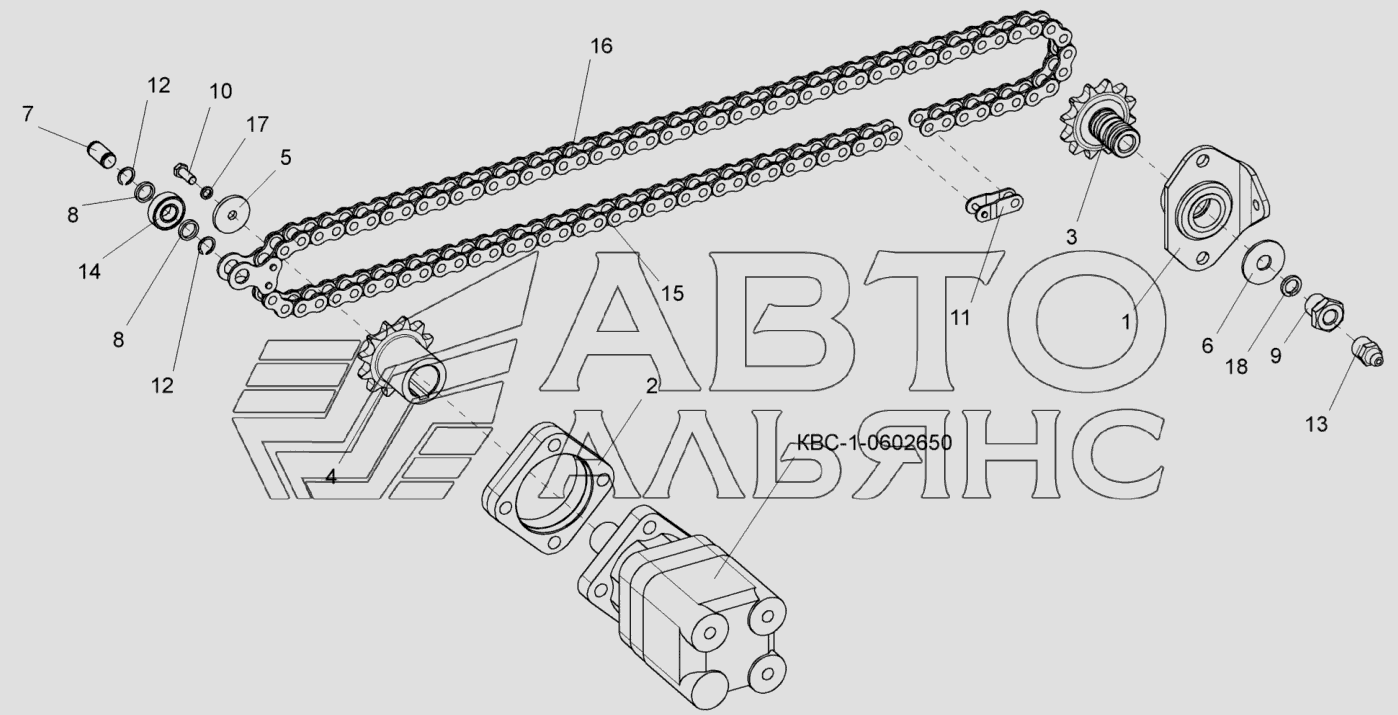

Привод каретки КВС-1-0116010
100%
Название детали
Цепь
Заводской номер
КВС-1-0116030
Количество на модель
1
№
Название детали
Гидромотор заточного устройства
Заводской номер
КВС-1-0602650-01
Количество на модель
№
Название детали
Звездочка
Заводской номер
КВС-1-0116090
Количество на модель
1
№
Название детали
Втулка
Заводской номер
КВС-1-0116100
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
КВС-1-0116102
Количество на модель
1
№
2
Название детали
Звездочка
Заводской номер
КВС-1-0116601-01
Количество на модель
1
№
3
Название детали
Звездочка
Заводской номер
КВС-1-0116602
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
КВС-1-0116608
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
КВС-1-0116608-01
Количество на модель
1
№
6
Название детали
Вот
Заводской номер
КВС-1-0116611
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
КВС-1-0116806
Количество на модель
2
№
8
Название детали
Штуцер
Заводской номер
ПКК0114608-02
Количество на модель
1
№
9
Название детали
Болт М8-6ех20-7796
Заводской номер
БолтМ8-6ех20-7796
Количество на модель
1
№
10
Название детали
Звено С-ПР-19.05-31.8-13568
Заводской номер
С-ПР-19.05-31.8-13568
Количество на модель
1
№
11
Название детали
Кольцо В15-13940
Заводской номер
В15-13940
Количество на модель
2
№
12
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
80202-7242
Количество на модель
1
№
14
Название детали
Цепь ПР-19.05-31.8-13568
Заводской номер
ЦЕП0001043
Количество на модель
1
№
15
Название детали
Цепь ПР- - -
Заводской номер
ЦЕП0001025
Количество на модель
1
№
16
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
1
№
17
Название детали
Шайба 16Т.65Г-6402
Заводской номер
Шайба16Т.65Г-6402
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цепь | КВС-1-0116030 | 1 | 1 | |||||
| Гидромотор заточного устройства | КВС-1-0602650-01 | |||||||
| Звездочка | КВС-1-0116090 | 1 | 1 | |||||
| 1 | Втулка | КВС-1-0116100 | 1 | 1 | 1 | |||
| 2 | Фланец | КВС-1-0116102 | 1 | 1 | 2 | |||
| 3 | Звездочка | КВС-1-0116601-01 | 1 | 1 | 3 | |||
| 4 | Звездочка | КВС-1-0116602 | 1 | 1 | 4 | |||
| 5 | Шайба | КВС-1-0116608 | 1 | 1 | 5 | |||
| 6 | Шайба | КВС-1-0116608-01 | 1 | 1 | 6 | |||
| 7 | Вот | КВС-1-0116611 | 1 | 1 | 7 | |||
| 8 | Втулка | КВС-1-0116806 | 2 | 2 | 8 | |||
| 9 | Штуцер | ПКК0114608-02 | 1 | 1 | 9 | |||
| 10 | Болт М8-6ех20-7796 | БолтМ8-6ех20-7796 | 1 | 1 | 10 | |||
| 11 | Звено С-ПР-19.05-31.8-13568 | С-ПР-19.05-31.8-13568 | 1 | 1 | 11 | |||
| 12 | Кольцо В15-13940 | В15-13940 | 2 | 2 | 12 | |||
| 13 | Масленка 1.2-19853 | Масленка1.2-19853 | 1 | 1 | 13 | |||
| 14 | Подшипник | 80202-7242 | 1 | 1 | 14 | |||
| 15 | Цепь ПР-19.05-31.8-13568 | ЦЕП0001043 | 1 | 1 | 15 | |||
| 16 | Цепь ПР- - - | ЦЕП0001025 | 1 | 1 | 16 | |||
| 17 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 1 | 1 | 17 | |||
| 18 | Шайба 16Т.65Г-6402 | Шайба16Т.65Г-6402 | 1 | 1 | 18 |
