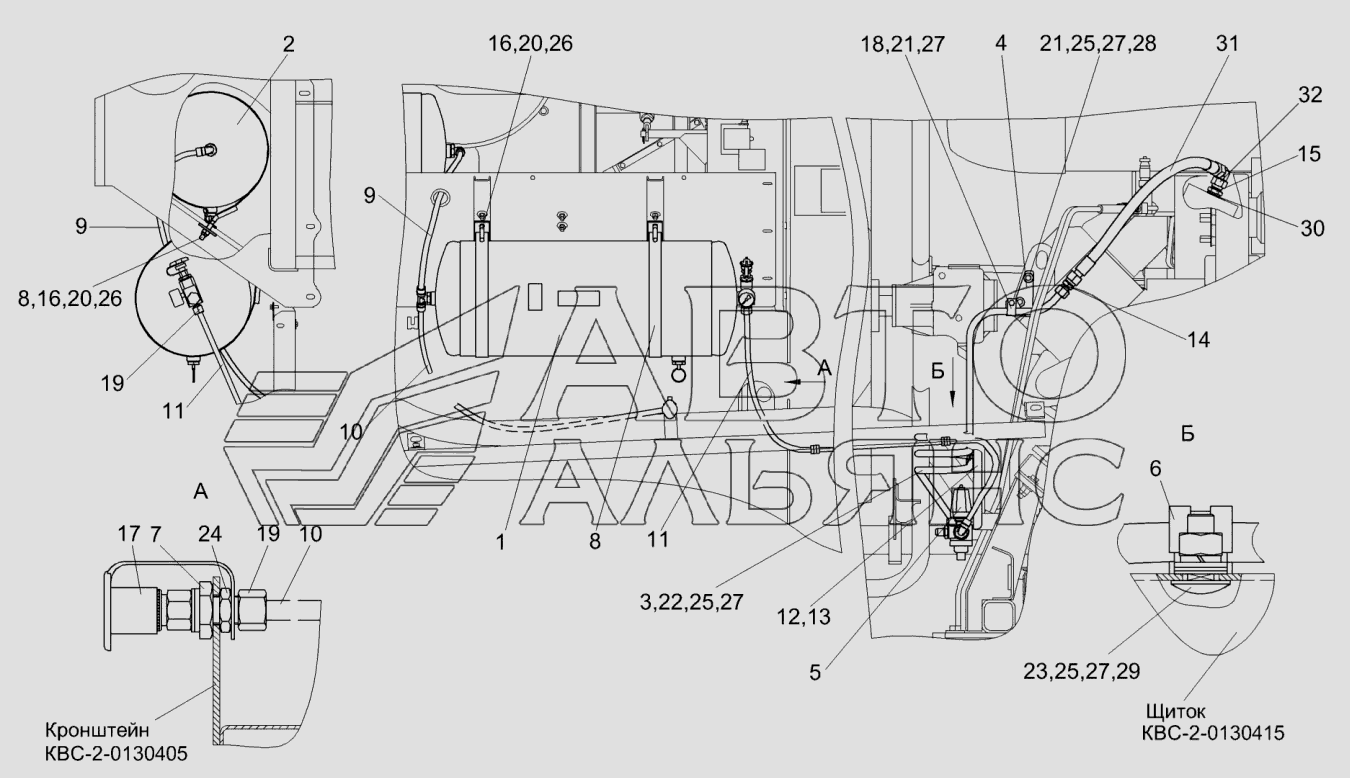

Пневмосистема КВС-5-0800000
100%
Название детали
Пневмосистема
Заводской номер
КВС-5-0800000
Количество на модель
2
№
Название детали
Щиток
Заводской номер
КВС-2-0130415
Количество на модель
№
Название детали
Кронштейн
Заводской номер
КВС-2-0130405
Количество на модель
№
Название детали
Ресивер
Заводской номер
КВС-5-0800030
Количество на модель
1
№
1
Название детали
Ресивер
Заводской номер
КВС-5-0800050
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
КВС-5-0800080
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
КВС-5-0800090
Количество на модель
1
№
4
Название детали
Регулятор давления
Заводской номер
КВС-5-0800190
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
КГС0115770
Количество на модель
1
№
6
Название детали
Пневмовывод
Заводской номер
КГС0180120
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
ПЕА3508080
Количество на модель
1
№
8
Название детали
Пневмотрубка
Заводской номер
КВС-5-0800002
Количество на модель
2
№
9
Название детали
Пневмотрубка
Заводской номер
КВС-5-0800002-01
Количество на модель
1
№
10
Название детали
Пневмотрубка
Заводской номер
КВС-5-0800002-02
Количество на модель
4
№
11
Название детали
Кронштейн
Заводской номер
КВС-5-0800401
Количество на модель
1
№
12
Название детали
Скоба
Заводской номер
КВС-5-0800403
Количество на модель
1
№
13
Название детали
Штуцер
Заводской номер
КВС-5-0800604
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
КВС-5-0800607
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
КВС-2-0169428
Количество на модель
2
№
16
Название детали
Заглушка наружная
Заводской номер
КЗК-12-0800001
Количество на модель
1
№
17
Название детали
Прижим
Заводской номер
КПК0800501
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
УЭС-7-0800624-01
Количество на модель
6
№
19
Название детали
Прокладка воздушного баллона
Заводской номер
887Б-3513091
Количество на модель
1
№
20
Название детали
Болт М8-6ех30-7796
Заводской номер
БолтМ8-6ех30-7796
Количество на модель
1
№
21
Название детали
Болт Мех
Заводской номер
БолтМ8-6ех80-7796
Количество на модель
2
№
22
Название детали
Болт М8-6ех20-7802
Заводской номер
БолтМ8-6ех20-7802
Количество на модель
4
№
23
Название детали
Гайка M18x1,5-6G-2526
Заводской номер
ГайкаM18x1,5-6G-2526
Количество на модель
5
№
24
Название детали
Гайка M8-6G.8-5915
Заводской номер
ГайкаM8-6G.8-5915
Количество на модель
2
№
25
Название детали
Гайка M10-6G.8-5915
Заводской номер
ГайкаM10-6G.8-5915
Количество на модель
2
№
26
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
ШайбаА8.01-6958
Количество на модель
8
№
28
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
16
№
29
Название детали
Прокладка
Заводской номер
26М1-23358
Количество на модель
9
№
30
Название детали
РВД 16-PTFE-М26х1,5-24°-600
Заводской номер
РВД,16-PTFE-М26х1,5-24°-600
Количество на модель
6
№
31
Название детали
Угольник
Заводской номер
EW18LOMD0F
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмосистема | КВС-5-0800000 | 2 | 2 | |||||
| Щиток | КВС-2-0130415 | |||||||
| Кронштейн | КВС-2-0130405 | |||||||
| 1 | Ресивер | КВС-5-0800030 | 1 | 1 | 1 | |||
| 2 | Ресивер | КВС-5-0800050 | 1 | 1 | 2 | |||
| 3 | Трубопровод | КВС-5-0800080 | 1 | 1 | 3 | |||
| 4 | Кронштейн | КВС-5-0800090 | 1 | 1 | 4 | |||
| 5 | Регулятор давления | КВС-5-0800190 | 1 | 1 | 5 | |||
| 6 | Хомут | КГС0115770 | 1 | 1 | 6 | |||
| 7 | Пневмовывод | КГС0180120 | 1 | 1 | 7 | |||
| 8 | Хомут | ПЕА3508080 | 1 | 1 | 8 | |||
| 9 | Пневмотрубка | КВС-5-0800002 | 2 | 2 | 9 | |||
| 10 | Пневмотрубка | КВС-5-0800002-01 | 1 | 1 | 10 | |||
| 11 | Пневмотрубка | КВС-5-0800002-02 | 4 | 4 | 11 | |||
| 12 | Кронштейн | КВС-5-0800401 | 1 | 1 | 12 | |||
| 13 | Скоба | КВС-5-0800403 | 1 | 1 | 13 | |||
| 14 | Штуцер | КВС-5-0800604 | 1 | 1 | 14 | |||
| 15 | Штуцер | КВС-5-0800607 | 1 | 1 | 15 | |||
| 16 | Шайба | КВС-2-0169428 | 2 | 2 | 16 | |||
| 17 | Заглушка наружная | КЗК-12-0800001 | 1 | 1 | 17 | |||
| 18 | Прижим | КПК0800501 | 1 | 1 | 18 | |||
| 19 | Гайка | УЭС-7-0800624-01 | 6 | 6 | 19 | |||
| 20 | Прокладка воздушного баллона | 887Б-3513091 | 1 | 1 | 20 | |||
| 21 | Болт М8-6ех30-7796 | БолтМ8-6ех30-7796 | 1 | 1 | 21 | |||
| 22 | Болт Мех | БолтМ8-6ех80-7796 | 2 | 2 | 22 | |||
| 23 | Болт М8-6ех20-7802 | БолтМ8-6ех20-7802 | 4 | 4 | 23 | |||
| 24 | Гайка M18x1,5-6G-2526 | ГайкаM18x1,5-6G-2526 | 5 | 5 | 24 | |||
| 25 | Гайка M8-6G.8-5915 | ГайкаM8-6G.8-5915 | 2 | 2 | 25 | |||
| 26 | Гайка M10-6G.8-5915 | ГайкаM10-6G.8-5915 | 2 | 2 | 26 | |||
| 27 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 1 | 1 | 27 | |||
| 28 | Шайба | ШайбаА8.01-6958 | 8 | 8 | 28 | |||
| 29 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 16 | 16 | 29 | |||
| 30 | Прокладка | 26М1-23358 | 9 | 9 | 30 | |||
| 31 | РВД 16-PTFE-М26х1,5-24°-600 | РВД,16-PTFE-М26х1,5-24°-600 | 6 | 6 | 31 | |||
| 32 | Угольник | EW18LOMD0F | 2 | 2 | 32 |
