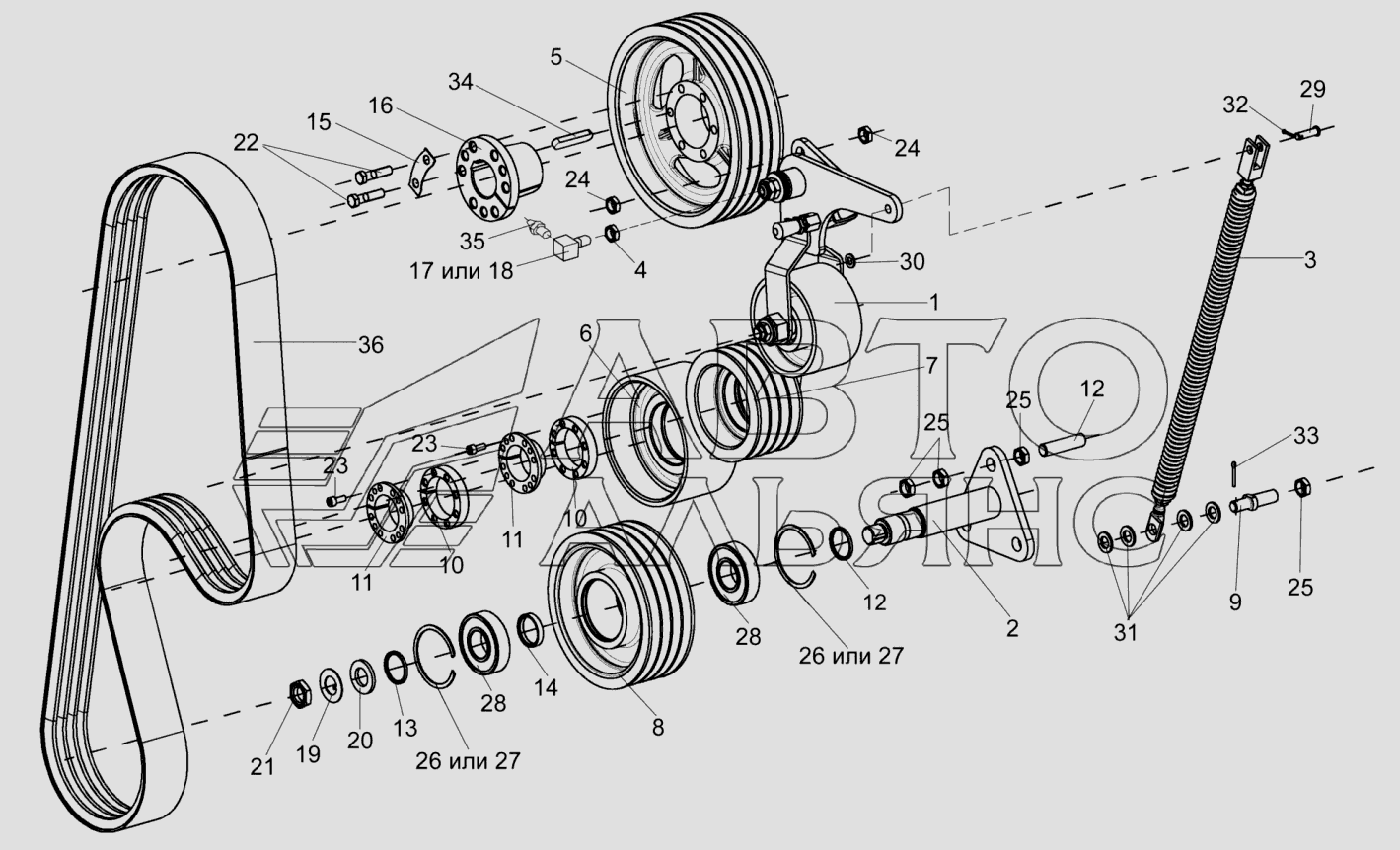

Привод доизмельчающего устройства КВС-1-0132100
100%
Название детали
Привод доизмельчающего устройства
Заводской номер
КВС-1-0132100
Количество на модель
1
№
Название детали
Ролик
Заводской номер
КВС-1-0132180
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
КВС-1-0132010
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
КВС-2-0132060
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
КВС-1-0132090
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
КВС-1-0115624
Количество на модель
1
№
4
Название детали
Шкив
Заводской номер
КВС-1-0132111
Количество на модель
1
№
5
Название детали
Ролик
Заводской номер
КВС-1-0132112
Количество на модель
1
№
6
Название детали
Шкив
Заводской номер
КВС-1-0132113
Количество на модель
1
№
7
Название детали
Ролик
Заводской номер
КВС-1-0132115
Количество на модель
1
№
8
Название детали
Палец
Заводской номер
КВС-1-0132602
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
КВС-1-0132604
Количество на модель
2
№
10
Название детали
Втулка
Заводской номер
КВС-1-0132605
Количество на модель
2
№
11
Название детали
Шпилька
Заводской номер
КВС-1-0132607
Количество на модель
3
№
12
Название детали
Втулка
Заводской номер
КВС-1-0132801
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
КВС-1-0132801-01
Количество на модель
1
№
14
Название детали
Тарелка
Заводской номер
КВС-1-0133408А
Количество на модель
3
№
15
Название детали
Втулка
Заводской номер
КВС-1-0133609-01
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
КВС-1-0100606
Количество на модель
1
№
17
Название детали
Штуцер
Заводской номер
КВС-1-0100607
Количество на модель
1
№
18
Название детали
Шайба специальная
Заводской номер
ПКК0135431
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ПКК0135432А
Количество на модель
1
№
20
Название детали
Гайка специальная
Заводской номер
ПКК0135665
Количество на модель
1
№
21
Название детали
Болт M- x
Заводской номер
БолтМ12-6Gх50-7796
Количество на модель
6
№
22
Название детали
Винт мех
Заводской номер
ВинтМ8-6ех20-11738
Количество на модель
16
№
23
Название детали
Гайка М16х1,5-6G-2526
Заводской номер
ГайкаМ16х1,5-6G-2526
Количество на модель
6
№
24
Название детали
Гайка М18х1,5-6G-2526
Заводской номер
ГайкаМ18х1,5-6G-2526
Количество на модель
10
№
25
Название детали
КОЛЬЦО
Заводской номер
В90-13941
Количество на модель
2
№
26
Название детали
Кольцо
Заводской номер
В90-13943
Количество на модель
2
№
27
Название детали
Подшипник 180308С17-8882
Заводской номер
180308С17-8882
Количество на модель
2
№
28
Название детали
Ось 6-10b12х35 – 9650
Заводской номер
Ось6-10b12х35–9650
Количество на модель
1
№
29
Название детали
Шайба С.10.01-11371
Заводской номер
ШайбаС.10.01-11371
Количество на модель
2
№
30
Название детали
Шайба С.16.01-11371
Заводской номер
ШайбаС.16.01-11371
Количество на модель
4
№
31
Название детали
Шплинт 3,2х20-397
Заводской номер
Шплинт3,2х20-397
Количество на модель
1
№
32
Название детали
Шплинт 4х25-397
Заводской номер
Шплинт4х25-397
Количество на модель
1
№
33
Название детали
Шпонка 16х10х110-23360
Заводской номер
16х10х110-23360
Количество на модель
1
№
34
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
1
№
35
Название детали
Ремень 4 НА 2886 La
Заводской номер
Ремень4НА2886La
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод доизмельчающего устройства | КВС-1-0132100 | 1 | 1 | |||||
| Ролик | КВС-1-0132180 | 1 | 1 | |||||
| 1 | Рычаг | КВС-1-0132010 | 1 | 1 | 1 | |||
| 2 | Опора | КВС-2-0132060 | 1 | 1 | 2 | |||
| 3 | Пружина | КВС-1-0132090 | 1 | 1 | 3 | |||
| 4 | Орех | КВС-1-0115624 | 1 | 1 | 4 | |||
| 5 | Шкив | КВС-1-0132111 | 1 | 1 | 5 | |||
| 6 | Ролик | КВС-1-0132112 | 1 | 1 | 6 | |||
| 7 | Шкив | КВС-1-0132113 | 1 | 1 | 7 | |||
| 8 | Ролик | КВС-1-0132115 | 1 | 1 | 8 | |||
| 9 | Палец | КВС-1-0132602 | 1 | 1 | 9 | |||
| 10 | Втулка | КВС-1-0132604 | 2 | 2 | 10 | |||
| 11 | Втулка | КВС-1-0132605 | 2 | 2 | 11 | |||
| 12 | Шпилька | КВС-1-0132607 | 3 | 3 | 12 | |||
| 13 | Втулка | КВС-1-0132801 | 2 | 2 | 13 | |||
| 14 | Втулка | КВС-1-0132801-01 | 1 | 1 | 14 | |||
| 15 | Тарелка | КВС-1-0133408А | 3 | 3 | 15 | |||
| 16 | Втулка | КВС-1-0133609-01 | 1 | 1 | 16 | |||
| 17 | Штуцер | КВС-1-0100606 | 1 | 1 | 17 | |||
| 18 | Штуцер | КВС-1-0100607 | 1 | 1 | 18 | |||
| 19 | Шайба специальная | ПКК0135431 | 1 | 1 | 19 | |||
| 20 | Шайба | ПКК0135432А | 1 | 1 | 20 | |||
| 21 | Гайка специальная | ПКК0135665 | 1 | 1 | 21 | |||
| 22 | Болт M- x | БолтМ12-6Gх50-7796 | 6 | 6 | 22 | |||
| 23 | Винт мех | ВинтМ8-6ех20-11738 | 16 | 16 | 23 | |||
| 24 | Гайка М16х1,5-6G-2526 | ГайкаМ16х1,5-6G-2526 | 6 | 6 | 24 | |||
| 25 | Гайка М18х1,5-6G-2526 | ГайкаМ18х1,5-6G-2526 | 10 | 10 | 25 | |||
| 26 | КОЛЬЦО | В90-13941 | 2 | 2 | 26 | |||
| 27 | Кольцо | В90-13943 | 2 | 2 | 27 | |||
| 28 | Подшипник 180308С17-8882 | 180308С17-8882 | 2 | 2 | 28 | |||
| 29 | Ось 6-10b12х35 – 9650 | Ось6-10b12х35–9650 | 1 | 1 | 29 | |||
| 30 | Шайба С.10.01-11371 | ШайбаС.10.01-11371 | 2 | 2 | 30 | |||
| 31 | Шайба С.16.01-11371 | ШайбаС.16.01-11371 | 4 | 4 | 31 | |||
| 32 | Шплинт 3,2х20-397 | Шплинт3,2х20-397 | 1 | 1 | 32 | |||
| 33 | Шплинт 4х25-397 | Шплинт4х25-397 | 1 | 1 | 33 | |||
| 34 | Шпонка 16х10х110-23360 | 16х10х110-23360 | 1 | 1 | 34 | |||
| 35 | Масленка 1.2-19853 | Масленка1.2-19853 | 1 | 1 | 35 | |||
| 36 | Ремень 4 НА 2886 La | Ремень4НА2886La | 1 | 1 | 36 |
