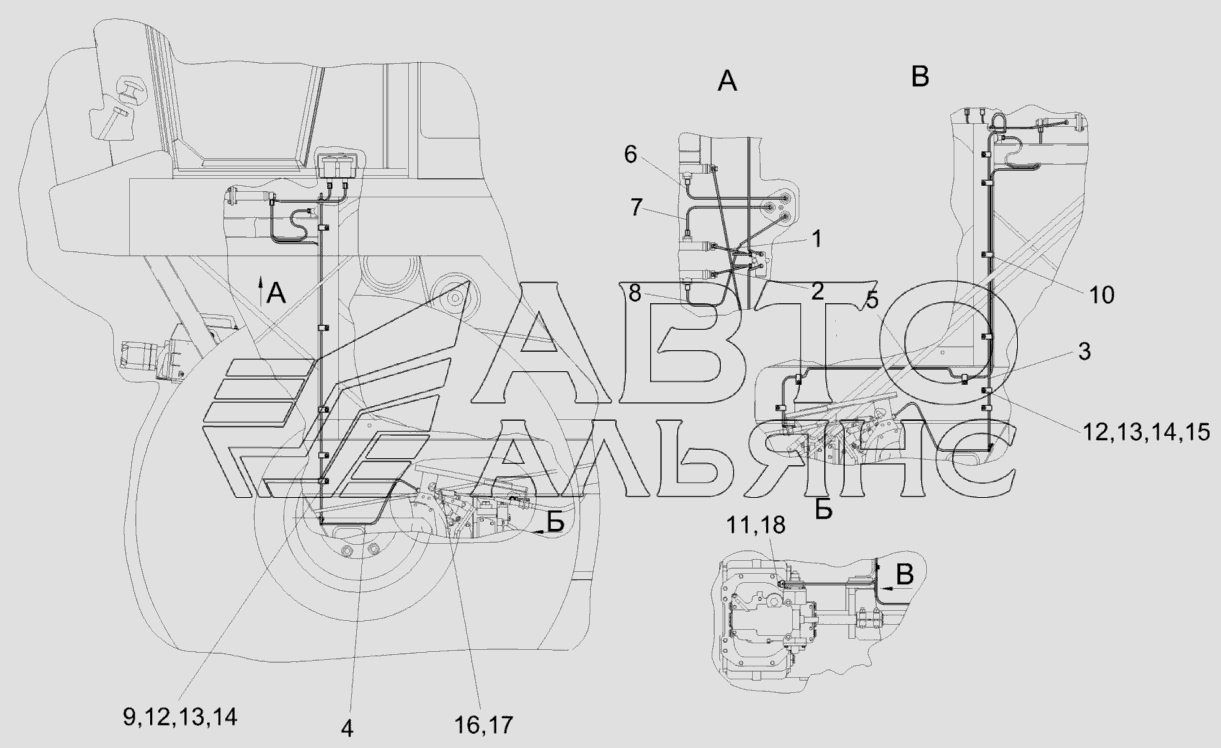

Установка трубопроводов и стояночных тормозов КВС-1-0129100
100%
Название детали
Установка трубопроводов и стояночных тормозов
Заводской номер
КВС-1-0129100
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
КВС-1-0129110
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
КВС-1-0129110-01
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
КВС-1-0129120
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
КВС-1-0129130
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
КВС-1-0129140
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
КВС-1-0129150
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
КВС-1-0129160
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
КВС-1-0129170
Количество на модель
1
№
8
Название детали
Скоба
Заводской номер
УЭС0300427
Количество на модель
1
№
9
Название детали
Скоба
Заводской номер
УЭС0302405
Количество на модель
1
№
10
Название детали
Болт поворотного угольника
Заводской номер
РСМ10.04.34.603
Количество на модель
1
№
11
Название детали
Болт М8-6ех20-7802
Заводской номер
БолтМ8-6ех20-7802
Количество на модель
13
№
12
Название детали
Гайка М8-6С-5915
Заводской номер
ГайкаМ8-6С-5915
Количество на модель
3
№
13
Название детали
Шайба 8.65Г-6402
Заводской номер
Шайба8.65Г-6402
Количество на модель
1
№
14
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
16
№
15
Название детали
Ось Х
Заводской номер
Ось6-8b12х30-9650
Количество на модель
16
№
16
Название детали
Шплинт х
Заводской номер
Шплинт2х20-397
Количество на модель
16
№
17
Название детали
Кольцо- - -
Заводской номер
011-015-25-2-2-18829/9833
Количество на модель
32
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка трубопроводов и стояночных тормозов | КВС-1-0129100 | 1 | 1 | |||||
| 1 | Трубопровод | КВС-1-0129110 | 1 | 1 | 1 | |||
| 2 | Трубопровод | КВС-1-0129110-01 | 1 | 1 | 2 | |||
| 3 | Трубопровод | КВС-1-0129120 | 1 | 1 | 3 | |||
| 4 | Трубопровод | КВС-1-0129130 | 1 | 1 | 4 | |||
| 5 | Трубопровод | КВС-1-0129140 | 1 | 1 | 5 | |||
| 6 | Трубопровод | КВС-1-0129150 | 1 | 1 | 6 | |||
| 7 | Трубопровод | КВС-1-0129160 | 1 | 1 | 7 | |||
| 8 | Трубопровод | КВС-1-0129170 | 1 | 1 | 8 | |||
| 9 | Скоба | УЭС0300427 | 1 | 1 | 9 | |||
| 10 | Скоба | УЭС0302405 | 1 | 1 | 10 | |||
| 11 | Болт поворотного угольника | РСМ10.04.34.603 | 1 | 1 | 11 | |||
| 12 | Болт М8-6ех20-7802 | БолтМ8-6ех20-7802 | 13 | 13 | 12 | |||
| 13 | Гайка М8-6С-5915 | ГайкаМ8-6С-5915 | 3 | 3 | 13 | |||
| 14 | Шайба 8.65Г-6402 | Шайба8.65Г-6402 | 1 | 1 | 14 | |||
| 15 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 16 | 16 | 15 | |||
| 16 | Ось Х | Ось6-8b12х30-9650 | 16 | 16 | 16 | |||
| 17 | Шплинт х | Шплинт2х20-397 | 16 | 16 | 17 | |||
| 18 | Кольцо- - - | 011-015-25-2-2-18829/9833 | 32 | 32 | 18 |
