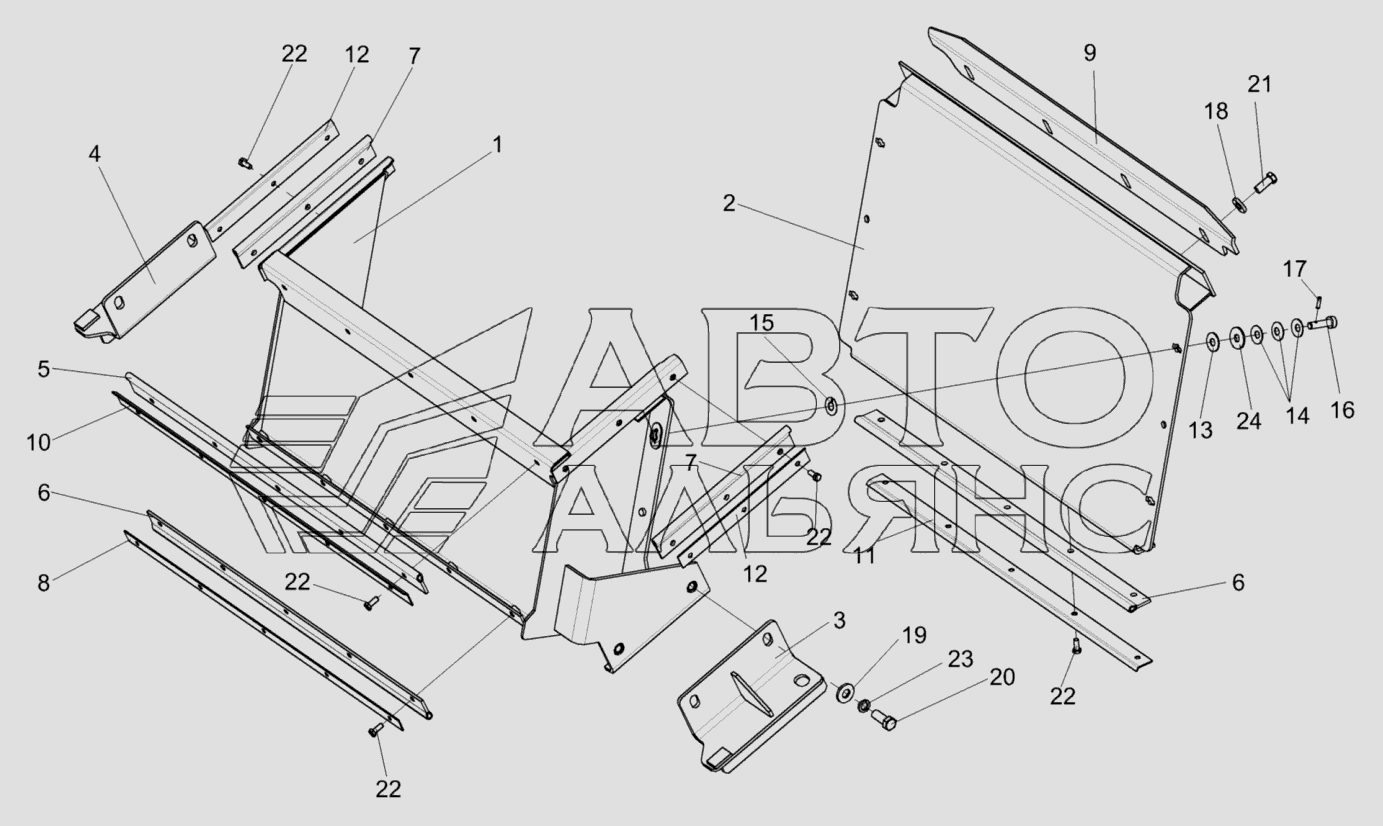

Проставка КВС-1-0147500
100%
Название детали
Проставка
Заводской номер
КВС-1-0147500
Количество на модель
1
№
Название детали
Стенка съемная
Заводской номер
КВС-1-0147550
Количество на модель
228
№
Название детали
Фиксатор
Заводской номер
КВС-1-0147590
Количество на модель
1
№
Название детали
Проставка
Заводской номер
КВС-1-0147510
Количество на модель
1
№
1
Название детали
Стенка съемная
Заводской номер
КВС-1-0147540
Количество на модель
1
№
2
Название детали
Опора
Заводской номер
КВС-1-0147560
Количество на модель
4
№
3
Название детали
Опора
Заводской номер
КВС-1-0147560-01
Количество на модель
1
№
4
Название детали
Уплотнение
Заводской номер
КВС-1-0141004
Количество на модель
1
№
5
Название детали
Уплотнение
Заводской номер
КВС-1-0141004-01
Количество на модель
1
№
6
Название детали
Уплотнение
Заводской номер
КВС-1-0141005А
Количество на модель
1
№
7
Название детали
Накладка
Заводской номер
КВС-1-0141412-02
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
КВС-1-0141417
Количество на модель
2
№
9
Название детали
Накладка
Заводской номер
КВС-1-0141427
Количество на модель
2
№
10
Название детали
Накладка
Заводской номер
КВС-1-0141427-01
Количество на модель
1
№
11
Название детали
Накладка
Заводской номер
КВС-1-0141427-02
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
КВС-1-0147005
Количество на модель
1
№
13
Название детали
Пружина тарельчатая
Заводской номер
КВС-1-0147407
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
КВС-1-0147443
Количество на модель
2
№
15
Название детали
Фиксатор
Заводской номер
КВС-1-0147617
Количество на модель
1
№
16
Название детали
Штифт
Заводской номер
КВС-1-0147618
Количество на модель
3
№
17
Название детали
Шайба
Заводской номер
КСН0100665
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
ПКК0100449А
Количество на модель
1
№
19
Название детали
Болт М12-6ех30-7796
Заводской номер
БолтМ12-6ех30-7796
Количество на модель
1
№
20
Название детали
Болт М10-6ех25-7796
Заводской номер
БолтМ10-6ех25-7796
Количество на модель
4
№
21
Название детали
Болт М6-6ех16-7798
Заводской номер
БолтМ6-6ех16-7798
Количество на модель
4
№
22
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
4
№
23
Название детали
Шайба А10.01-6958
Заводской номер
ШайбаА10.01-6958
Количество на модель
4
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Проставка | КВС-1-0147500 | 1 | 1 | |||||
| Стенка съемная | КВС-1-0147550 | 228 | 228 | |||||
| Фиксатор | КВС-1-0147590 | 1 | 1 | |||||
| 1 | Проставка | КВС-1-0147510 | 1 | 1 | 1 | |||
| 2 | Стенка съемная | КВС-1-0147540 | 1 | 1 | 2 | |||
| 3 | Опора | КВС-1-0147560 | 4 | 4 | 3 | |||
| 4 | Опора | КВС-1-0147560-01 | 1 | 1 | 4 | |||
| 5 | Уплотнение | КВС-1-0141004 | 1 | 1 | 5 | |||
| 6 | Уплотнение | КВС-1-0141004-01 | 1 | 1 | 6 | |||
| 7 | Уплотнение | КВС-1-0141005А | 1 | 1 | 7 | |||
| 8 | Накладка | КВС-1-0141412-02 | 1 | 1 | 8 | |||
| 9 | Кронштейн | КВС-1-0141417 | 2 | 2 | 9 | |||
| 10 | Накладка | КВС-1-0141427 | 2 | 2 | 10 | |||
| 11 | Накладка | КВС-1-0141427-01 | 1 | 1 | 11 | |||
| 12 | Накладка | КВС-1-0141427-02 | 1 | 1 | 12 | |||
| 13 | Шайба | КВС-1-0147005 | 1 | 1 | 13 | |||
| 14 | Пружина тарельчатая | КВС-1-0147407 | 1 | 1 | 14 | |||
| 15 | Шайба | КВС-1-0147443 | 2 | 2 | 15 | |||
| 16 | Фиксатор | КВС-1-0147617 | 1 | 1 | 16 | |||
| 17 | Штифт | КВС-1-0147618 | 3 | 3 | 17 | |||
| 18 | Шайба | КСН0100665 | 4 | 4 | 18 | |||
| 19 | Шайба | ПКК0100449А | 1 | 1 | 19 | |||
| 20 | Болт М12-6ех30-7796 | БолтМ12-6ех30-7796 | 1 | 1 | 20 | |||
| 21 | Болт М10-6ех25-7796 | БолтМ10-6ех25-7796 | 4 | 4 | 21 | |||
| 22 | Болт М6-6ех16-7798 | БолтМ6-6ех16-7798 | 4 | 4 | 22 | |||
| 23 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 4 | 4 | 23 | |||
| 24 | Шайба А10.01-6958 | ШайбаА10.01-6958 | 4 | 4 | 24 |
