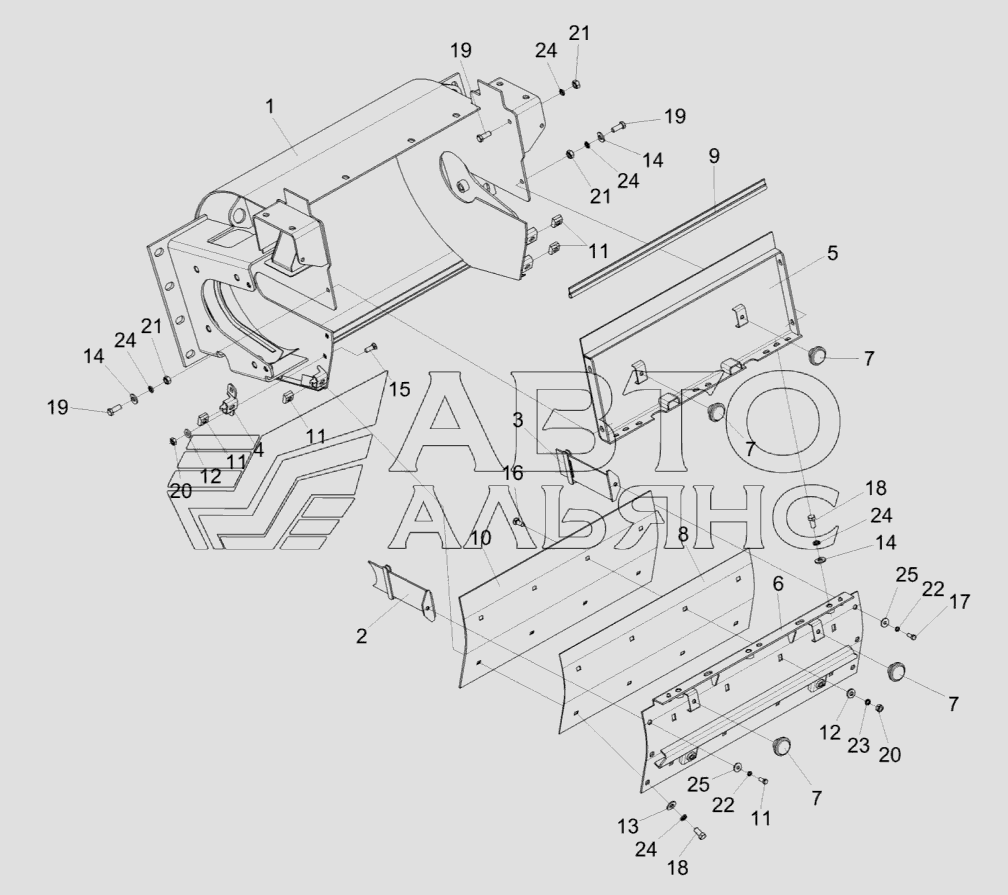

Ускоритель выброса КВС-1-0142000 (лист 1)
100%
Название детали
Ускоритель выброса
Заводской номер
КВС-1-0142000
Количество на модель
4
№
Название детали
Стенка задняя
Заводской номер
КВС-1-0142170А
Количество на модель
4
№
Название детали
Поддон
Заводской номер
КВС-1-0142300
Количество на модель
1
№
Название детали
Корпус ускорителя
Заводской номер
КВС-1-0142020
Количество на модель
1
№
1
Название детали
Шторка
Заводской номер
КВС-1-0142110
Количество на модель
1
№
2
Название детали
Шторка
Заводской номер
КВС-1-0142110-01
Количество на модель
1
№
3
Название детали
Упор
Заводской номер
КВС-1-0142120-01
Количество на модель
1
№
4
Название детали
Стенка задняя
Заводской номер
КВС-1-0142180А
Количество на модель
1
№
5
Название детали
Поддон
Заводской номер
КВС-1-0142310
Количество на модель
1
№
6
Название детали
Ручка
Заводской номер
КЗР0101260
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
КВС-1-0142003
Количество на модель
1
№
8
Название детали
Уплотнение
Заводской номер
КВС-1-0142009
Количество на модель
1
№
9
Название детали
Лист
Заводской номер
КВС-1-0142414
Количество на модель
2
№
10
Название детали
Орех
Заводской номер
КВС-1-0142482
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
КСН0100665
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
ПКК0100449А
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ПКК0100449А-01
Количество на модель
4
№
14
Название детали
Болт М10-6ех25-7786
Заводской номер
БолтМ10-6ех25-7786
Количество на модель
2
№
15
Название детали
Болт Мех
Заводской номер
БолтМ10-6ех30-7786
Количество на модель
6
№
16
Название детали
Болт М8-6ех20-7796
Заводской номер
БолтМ8-6ех20-7796
Количество на модель
7
№
17
Название детали
Болт
Заводской номер
БолтМ12-6ех25-7796
Количество на модель
2
№
18
Название детали
Болт М12-6ех30-7796
Заводской номер
БолтМ12-6ех30-7796
Количество на модель
8
№
19
Название детали
Гайка М10-6G-5915
Заводской номер
ГайкаМ10-6G-5915
Количество на модель
2
№
20
Название детали
Гайка М12-6G-5915
Заводской номер
ГайкаМ12-6G-5915
Количество на модель
13
№
21
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
4
№
22
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
2
№
23
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
2
№
24
Название детали
Шайба A 8.01-6958
Заводской номер
ШайбаA8.01-6958
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ускоритель выброса | КВС-1-0142000 | 4 | 4 | |||||
| Стенка задняя | КВС-1-0142170А | 4 | 4 | |||||
| Поддон | КВС-1-0142300 | 1 | 1 | |||||
| 1 | Корпус ускорителя | КВС-1-0142020 | 1 | 1 | 1 | |||
| 2 | Шторка | КВС-1-0142110 | 1 | 1 | 2 | |||
| 3 | Шторка | КВС-1-0142110-01 | 1 | 1 | 3 | |||
| 4 | Упор | КВС-1-0142120-01 | 1 | 1 | 4 | |||
| 5 | Стенка задняя | КВС-1-0142180А | 1 | 1 | 5 | |||
| 6 | Поддон | КВС-1-0142310 | 1 | 1 | 6 | |||
| 7 | Ручка | КЗР0101260 | 1 | 1 | 7 | |||
| 8 | прокладка | КВС-1-0142003 | 1 | 1 | 8 | |||
| 9 | Уплотнение | КВС-1-0142009 | 1 | 1 | 9 | |||
| 10 | Лист | КВС-1-0142414 | 2 | 2 | 10 | |||
| 11 | Орех | КВС-1-0142482 | 1 | 1 | 11 | |||
| 12 | Шайба | КСН0100665 | 1 | 1 | 12 | |||
| 13 | Шайба | ПКК0100449А | 1 | 1 | 13 | |||
| 14 | Шайба | ПКК0100449А-01 | 4 | 4 | 14 | |||
| 15 | Болт М10-6ех25-7786 | БолтМ10-6ех25-7786 | 2 | 2 | 15 | |||
| 16 | Болт Мех | БолтМ10-6ех30-7786 | 6 | 6 | 16 | |||
| 17 | Болт М8-6ех20-7796 | БолтМ8-6ех20-7796 | 7 | 7 | 17 | |||
| 18 | Болт | БолтМ12-6ех25-7796 | 2 | 2 | 18 | |||
| 19 | Болт М12-6ех30-7796 | БолтМ12-6ех30-7796 | 8 | 8 | 19 | |||
| 20 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 2 | 2 | 20 | |||
| 21 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 13 | 13 | 21 | |||
| 22 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 4 | 4 | 22 | |||
| 23 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 2 | 2 | 23 | |||
| 24 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 2 | 2 | 24 | |||
| 25 | Шайба A 8.01-6958 | ШайбаA8.01-6958 | 2 | 2 | 25 |
