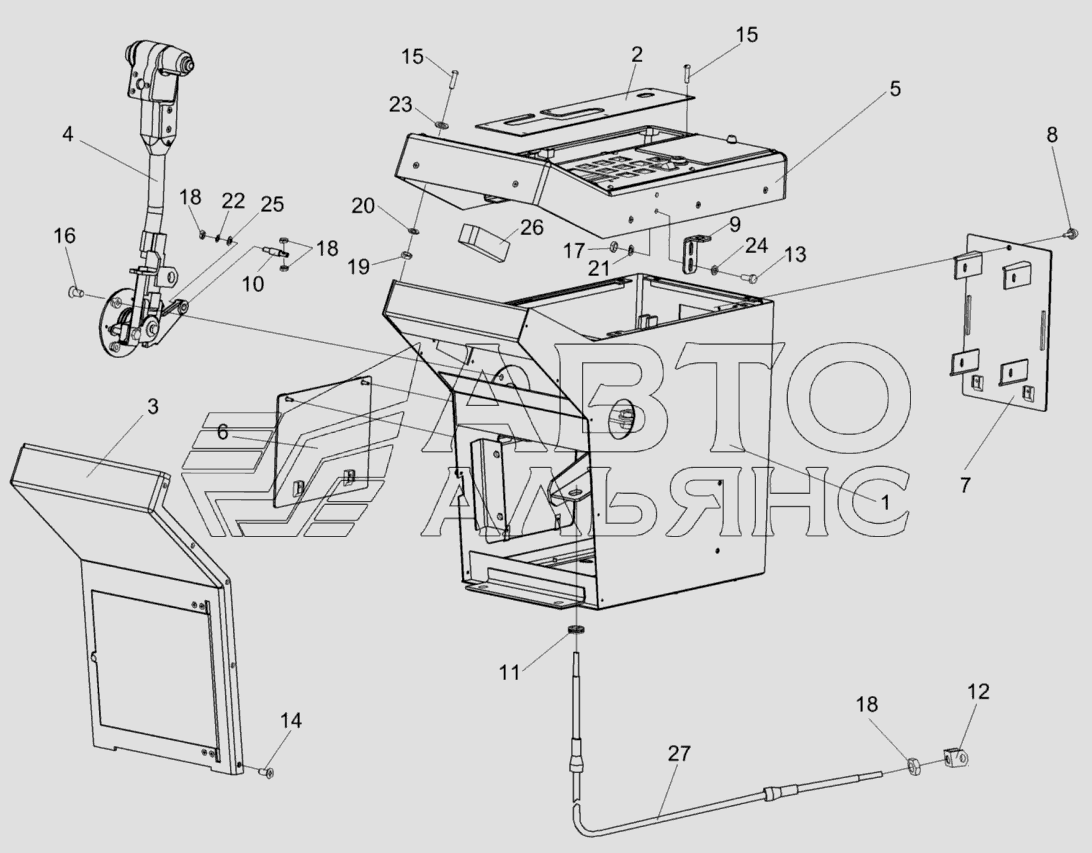

Пульт управления КВС-5-0129050-02
100%
Название детали
Пульт управления
Заводской номер
КВС-5-0129050-02
Количество на модель
7
№
Название детали
Корпус
Заводской номер
КВС-5-0129360А
Количество на модель
5
№
1
Название детали
Панель
Заводской номер
КВС-5-0129540
Количество на модель
3
№
2
Название детали
Панель
Заводской номер
КВС-2-0129740
Количество на модель
1
№
3
Название детали
Привод
Заводской номер
КВС-1-0129550А
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
КВС-1-0129710
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
КВС-1-0129770
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
КВС-1-0129830
Количество на модель
1
№
7
Название детали
Ручка
Заводской номер
РСМ10.04.20.630
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
КВС-1-0129431
Количество на модель
1
№
9
Название детали
Ось
Заводской номер
КВС-1-0129628
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
КИС0140061-01
Количество на модель
3
№
11
Название детали
Вилка
Заводской номер
УЭС0301601-01
Количество на модель
1
№
12
Название детали
Болт М6-6ех16-7798
Заводской номер
БолтМ6-6ех16-7798
Количество на модель
1
№
13
Название детали
Винт 2-4х10.01-10619
Заводской номер
Винт2-4х10.01-10619
Количество на модель
2
№
14
Название детали
Винт В.М5-6ех20-17473
Заводской номер
ВинтВ.М5-6ех20-17473
Количество на модель
2
№
15
Название детали
Винт В2.М8-6ех16-17475
Заводской номер
ВинтВ2.М8-6ех16-17475
Количество на модель
2
№
16
Название детали
Гайка М6-6G.8-5915
Заводской номер
ГайкаМ6-6G.8-5915
Количество на модель
10
№
17
Название детали
Гайка М8-6G.8-5915
Заводской номер
ГайкаМ8-6G.8-5915
Количество на модель
15
№
18
Название детали
Гайка М5-6G.6-5927
Заводской номер
ГайкаМ5-6G.6-5927
Количество на модель
3
№
19
Название детали
Шайба 5.65Г-6402
Заводской номер
Шайба5.65Г-6402
Количество на модель
4
№
20
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т.65Г-6402
Количество на модель
2
№
21
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
8
№
22
Название детали
Шайба С.5.01-11371
Заводской номер
ШайбаС.5.01-11371
Количество на модель
8
№
23
Название детали
Шайба С.6.01-11371
Заводской номер
ШайбаС.6.01-11371
Количество на модель
2
№
24
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
1
№
25
Название детали
Пепельница
Заводской номер
2105-8203200
Количество на модель
8
№
26
Название детали
Трос дистанционного управления
Заводской номер
113-075-07000
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пульт управления | КВС-5-0129050-02 | 7 | 7 | |||||
| 1 | Корпус | КВС-5-0129360А | 5 | 5 | 1 | |||
| 2 | Панель | КВС-5-0129540 | 3 | 3 | 2 | |||
| 3 | Панель | КВС-2-0129740 | 1 | 1 | 3 | |||
| 4 | Привод | КВС-1-0129550А | 1 | 1 | 4 | |||
| 5 | Крышка | КВС-1-0129710 | 1 | 1 | 5 | |||
| 6 | Крышка | КВС-1-0129770 | 1 | 1 | 6 | |||
| 7 | Крышка | КВС-1-0129830 | 1 | 1 | 7 | |||
| 8 | Ручка | РСМ10.04.20.630 | 1 | 1 | 8 | |||
| 9 | Кронштейн | КВС-1-0129431 | 1 | 1 | 9 | |||
| 10 | Ось | КВС-1-0129628 | 1 | 1 | 10 | |||
| 11 | Втулка | КИС0140061-01 | 3 | 3 | 11 | |||
| 12 | Вилка | УЭС0301601-01 | 1 | 1 | 12 | |||
| 13 | Болт М6-6ех16-7798 | БолтМ6-6ех16-7798 | 1 | 1 | 13 | |||
| 14 | Винт 2-4х10.01-10619 | Винт2-4х10.01-10619 | 2 | 2 | 14 | |||
| 15 | Винт В.М5-6ех20-17473 | ВинтВ.М5-6ех20-17473 | 2 | 2 | 15 | |||
| 16 | Винт В2.М8-6ех16-17475 | ВинтВ2.М8-6ех16-17475 | 2 | 2 | 16 | |||
| 17 | Гайка М6-6G.8-5915 | ГайкаМ6-6G.8-5915 | 10 | 10 | 17 | |||
| 18 | Гайка М8-6G.8-5915 | ГайкаМ8-6G.8-5915 | 15 | 15 | 18 | |||
| 19 | Гайка М5-6G.6-5927 | ГайкаМ5-6G.6-5927 | 3 | 3 | 19 | |||
| 20 | Шайба 5.65Г-6402 | Шайба5.65Г-6402 | 4 | 4 | 20 | |||
| 21 | Шайба 6Т.65Г-6402 | Шайба6Т.65Г-6402 | 2 | 2 | 21 | |||
| 22 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 8 | 8 | 22 | |||
| 23 | Шайба С.5.01-11371 | ШайбаС.5.01-11371 | 8 | 8 | 23 | |||
| 24 | Шайба С.6.01-11371 | ШайбаС.6.01-11371 | 2 | 2 | 24 | |||
| 25 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 1 | 1 | 25 | |||
| 26 | Пепельница | 2105-8203200 | 8 | 8 | 26 | |||
| 27 | Трос дистанционного управления | 113-075-07000 | 2 | 2 | 27 |
