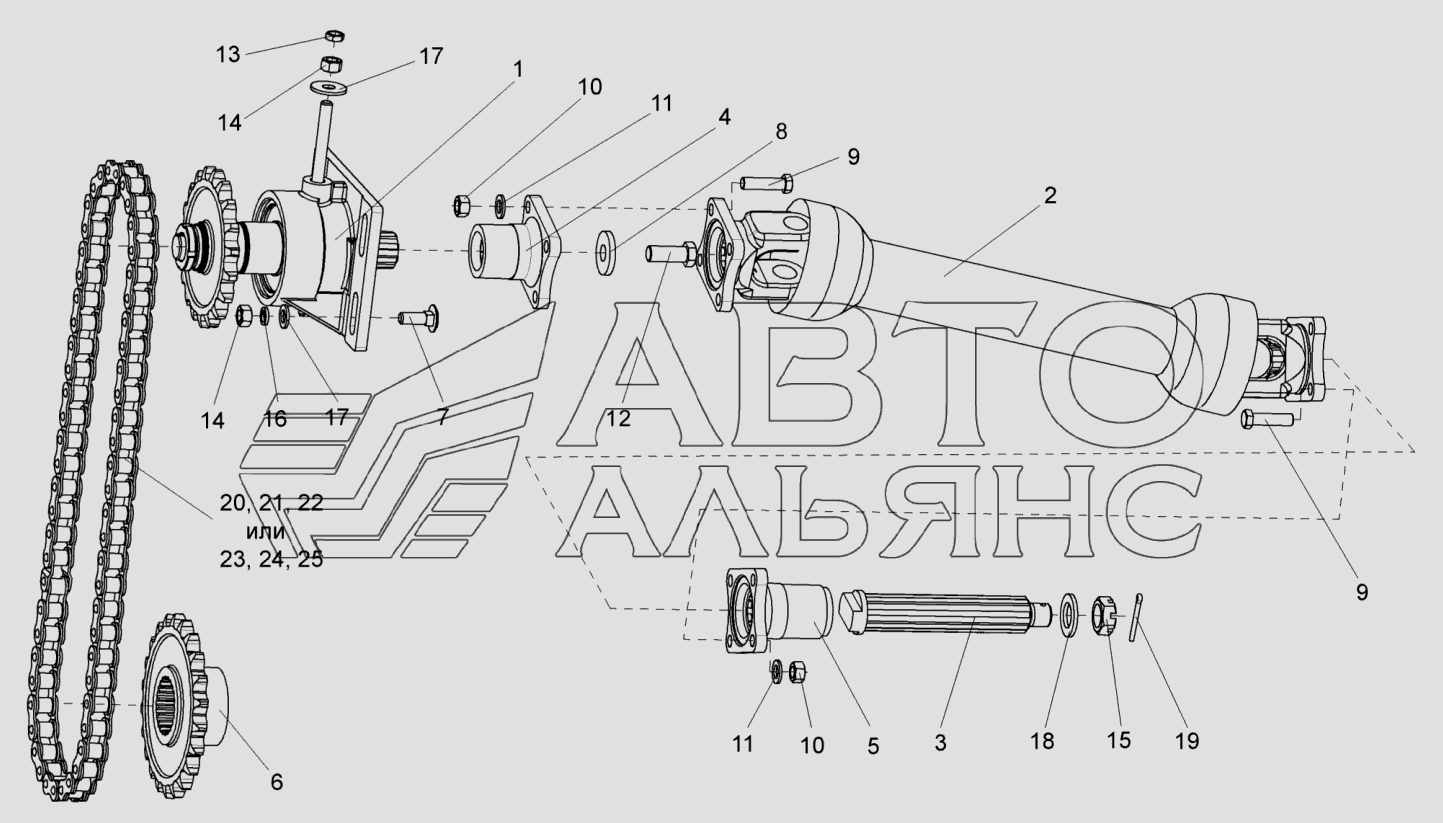

Установка карданного вала КВС-1-0119000-01
100%
Название детали
Контрпривод
Заводской номер
КВС-1-0111170
Количество на модель
1
№
1
Название детали
Вал карданный
Заводской номер
КВС-1-0119000-01
Количество на модель
1
№
2
Название детали
Вал
Заводской номер
КВС-1-0111621
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
КВС-1-0111622
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
КВС-1-0111623
Количество на модель
1
№
5
Название детали
Звездочка
Заводской номер
КВС-1-0111624
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
КВС-1-0111629-01
Количество на модель
6
№
7
Название детали
Шайба
Заводской номер
ПКК0100426
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
УЭС0100601
Количество на модель
8
№
9
Название детали
Гайка
Заводской номер
УЭС0100602
Количество на модель
8
№
10
Название детали
Шайба
Заводской номер
УЭС0100607
Количество на модель
8
№
11
Название детали
Болт М16-LH-6ех40 – 7796
Заводской номер
БолтМ16-LH-6ех40–7796
Количество на модель
1
№
12
Название детали
Гайка М12-60-2526
Заводской номер
ГайкаМ12-60-2526
Количество на модель
1
№
13
Название детали
Гайка М12-60-5915
Заводской номер
ГайкаМ12-60-5915
Количество на модель
1
№
14
Название детали
Гайка М24х2-60-5935
Заводской номер
ГайкаМ24х2-60-5935
Количество на модель
1
№
15
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
4
№
16
Название детали
Диск S-
Заводской номер
ШайбаС12.01-6958
Количество на модель
1
№
17
Название детали
Шайба С.24.01-11371
Заводской номер
ШайбаС.24.01-11371
Количество на модель
2
№
18
Название детали
Шплинт 5х40-397
Заводской номер
Шплинт5х40-397
Количество на модель
1
№
19
Название детали
Цепь
Заводской номер
ЦЕП0004034
Количество на модель
1
№
20
Название детали
Звено к цепи
Заводской номер
Звено
Количество на модель
1
№
21
Название детали
Цепь 16B-1
Заводской номер
ЦЕП0004073
Количество на модель
1
№
23
Название детали
Звено 16B-1
Заводской номер
Звено16B-1
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Контрпривод | КВС-1-0111170 | 1 | 1 | 1 | |||
| 2 | Вал карданный | КВС-1-0119000-01 | 1 | 1 | 2 | |||
| 3 | Вал | КВС-1-0111621 | 1 | 1 | 3 | |||
| 4 | Фланец | КВС-1-0111622 | 1 | 1 | 4 | |||
| 5 | Фланец | КВС-1-0111623 | 1 | 1 | 5 | |||
| 6 | Звездочка | КВС-1-0111624 | 1 | 1 | 6 | |||
| 7 | Болт | КВС-1-0111629-01 | 6 | 6 | 7 | |||
| 8 | Шайба | ПКК0100426 | 1 | 1 | 8 | |||
| 9 | Болт | УЭС0100601 | 8 | 8 | 9 | |||
| 10 | Гайка | УЭС0100602 | 8 | 8 | 10 | |||
| 11 | Шайба | УЭС0100607 | 8 | 8 | 11 | |||
| 12 | Болт М16-LH-6ех40 – 7796 | БолтМ16-LH-6ех40–7796 | 1 | 1 | 12 | |||
| 13 | Гайка М12-60-2526 | ГайкаМ12-60-2526 | 1 | 1 | 13 | |||
| 14 | Гайка М12-60-5915 | ГайкаМ12-60-5915 | 1 | 1 | 14 | |||
| 15 | Гайка М24х2-60-5935 | ГайкаМ24х2-60-5935 | 1 | 1 | 15 | |||
| 16 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 4 | 4 | 16 | |||
| 17 | Диск S- | ШайбаС12.01-6958 | 1 | 1 | 17 | |||
| 18 | Шайба С.24.01-11371 | ШайбаС.24.01-11371 | 2 | 2 | 18 | |||
| 19 | Шплинт 5х40-397 | Шплинт5х40-397 | 1 | 1 | 19 | |||
| 20 | Цепь | ЦЕП0004034 | 1 | 1 | 20 | |||
| 21 | Звено к цепи | Звено | 1 | 1 | 21 | |||
| 23 | Цепь 16B-1 | ЦЕП0004073 | 1 | 1 | 23 | |||
| 24 | Звено 16B-1 | Звено16B-1 | 1 | 1 | 24 |
