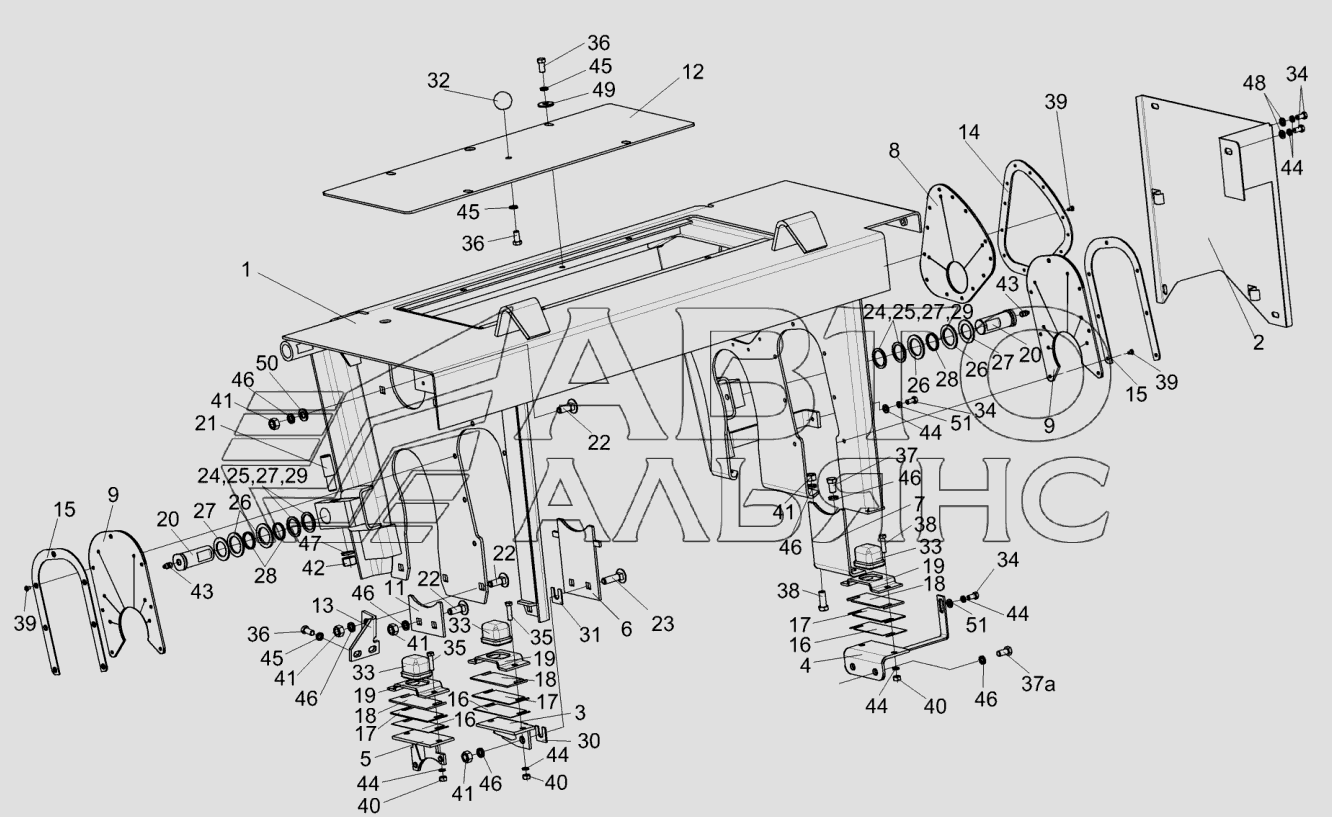

Установка рамы верхней КВС-2-0111300Б аппарата питающего
100%
Название детали
Рама верхняя
Заводской номер
КВС-2-0111300Б
Количество на модель
1
№
1
Название детали
Щит
Заводской номер
КВС-2-0111410А
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
КВС-1-0111010
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
КВС-1-0111030-01
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
КВС-1-0111050
Количество на модель
1
№
5
Название детали
Ограничитель
Заводской номер
КВС-1-0111490
Количество на модель
1
№
6
Название детали
Ограничитель
Заводской номер
КВС-1-0111500
Количество на модель
1
№
7
Название детали
Накладка
Заводской номер
КВС-1-0111005
Количество на модель
1
№
8
Название детали
Накладка
Заводской номер
КВС-1-0111006
Количество на модель
2
№
9
Название детали
Ограничитель
Заводской номер
КВС-1-0111432
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
КВС-1-0111040
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
КВС-1-0111434
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
КВС-1-0111458А
Количество на модель
1
№
13
Название детали
Накладка
Заводской номер
КВС-1-0111476
Количество на модель
1
№
14
Название детали
Накладка
Заводской номер
КВС-1-0111478
Количество на модель
2
№
15
Название детали
прокладка
Заводской номер
КВС-1-0111488
Количество на модель
4
№
16
Название детали
прокладка
Заводской номер
КВС-1-0111488-01
Количество на модель
4
№
17
Название детали
прокладка
Заводской номер
КВС-1-0111488-02
Количество на модель
4
№
18
Название детали
Обойма
Заводской номер
КВС-1-0111489
Количество на модель
3
№
19
Название детали
Ось
Заводской номер
КВС-1-0111616
Количество на модель
2
№
20
Название детали
Штифт
Заводской номер
КВС-1-0111627
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
КВС-1-0111629-01
Количество на модель
6
№
22
Название детали
Болт
Заводской номер
КВС-1-0111629-02
Количество на модель
2
№
23
Название детали
Регулировочная шайба
Заводской номер
КИС0602434
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
КСН0100647
Количество на модель
2
№
25
Название детали
КОЛЬЦО
Заводской номер
МКС0103025
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
МКС0103431
Количество на модель
4
№
27
Название детали
Втулка
Заводской номер
МКС0103822
Количество на модель
4
№
28
Название детали
Шайба
Заводской номер
ПКК0117442
Количество на модель
2
№
29
Название детали
Прокладка
Заводской номер
ПКК0202449-01
Количество на модель
4
№
30
Название детали
прокладка
Заводской номер
ПКК0202449-02
Количество на модель
4
№
31
Название детали
Ручка ПД-
Заводской номер
Н.067.044
Количество на модель
1
№
32
Название детали
Буфер передней рессоры
Заводской номер
887-2902420
Количество на модель
3
№
33
Название детали
Болт М8-6ех16-7796
Заводской номер
БолтМ8-6ех16-7796
Количество на модель
4
№
34
Название детали
Болт М8-6ех30-7796
Заводской номер
БолтМ8-6ех30-7796
Количество на модель
7
№
35
Название детали
Болт М10-6ех20-7796
Заводской номер
БолтМ10-6ех20-7796
Количество на модель
6
№
36
Название детали
Болт М12-6ех20-7796
Заводской номер
БолтМ12-6ех20-7796
Количество на модель
4
№
37
Название детали
Болт М12-6ех30-7796
Заводской номер
БолтМ12-6ех30-7796
Количество на модель
2
№
38
Название детали
Винт В.Мех
Заводской номер
ВинтВ2.М5-6ех10-17475
Количество на модель
27
№
39
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
7
№
40
Название детали
Гайка М12-6G-5915
Заводской номер
ГайкаМ12-6G-5915
Количество на модель
13
№
41
Название детали
Гайка М16-6G-5915
Заводской номер
ГайкаМ16-6G-5915
Количество на модель
2
№
42
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
2
№
43
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
14
№
44
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
6
№
45
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
18
№
46
Название детали
Шайба 16Т.65Г-6402
Заводской номер
Шайба16Т.65Г-6402
Количество на модель
4
№
47
Название детали
Шайба С8.01-6958
Заводской номер
ШайбаС8.01-6958
Количество на модель
8
№
48
Название детали
Диск S-
Заводской номер
ШайбаС10.01-6958
Количество на модель
6
№
49
Название детали
Диск S-
Заводской номер
ШайбаС12.01-6958
Количество на модель
1
№
50
Название детали
Болт
Заводской номер
БолтМ12-6ех25-7796
Количество на модель
2
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама верхняя | КВС-2-0111300Б | 1 | 1 | 1 | |||
| 2 | Щит | КВС-2-0111410А | 1 | 1 | 2 | |||
| 3 | Кронштейн | КВС-1-0111010 | 1 | 1 | 3 | |||
| 4 | Кронштейн | КВС-1-0111030-01 | 1 | 1 | 4 | |||
| 5 | Кронштейн | КВС-1-0111050 | 1 | 1 | 5 | |||
| 6 | Ограничитель | КВС-1-0111490 | 1 | 1 | 6 | |||
| 7 | Ограничитель | КВС-1-0111500 | 1 | 1 | 7 | |||
| 8 | Накладка | КВС-1-0111005 | 1 | 1 | 8 | |||
| 9 | Накладка | КВС-1-0111006 | 2 | 2 | 9 | |||
| 11 | Ограничитель | КВС-1-0111432 | 1 | 1 | 11 | |||
| 12 | Крышка | КВС-1-0111040 | 1 | 1 | 12 | |||
| 12 | Крышка | КВС-1-0111434 | 1 | 1 | 12 | |||
| 13 | Кронштейн | КВС-1-0111458А | 1 | 1 | 13 | |||
| 14 | Накладка | КВС-1-0111476 | 1 | 1 | 14 | |||
| 15 | Накладка | КВС-1-0111478 | 2 | 2 | 15 | |||
| 16 | прокладка | КВС-1-0111488 | 4 | 4 | 16 | |||
| 17 | прокладка | КВС-1-0111488-01 | 4 | 4 | 17 | |||
| 18 | прокладка | КВС-1-0111488-02 | 4 | 4 | 18 | |||
| 19 | Обойма | КВС-1-0111489 | 3 | 3 | 19 | |||
| 20 | Ось | КВС-1-0111616 | 2 | 2 | 20 | |||
| 21 | Штифт | КВС-1-0111627 | 2 | 2 | 21 | |||
| 22 | Болт | КВС-1-0111629-01 | 6 | 6 | 22 | |||
| 23 | Болт | КВС-1-0111629-02 | 2 | 2 | 23 | |||
| 24 | Регулировочная шайба | КИС0602434 | 4 | 4 | 24 | |||
| 25 | Шайба | КСН0100647 | 2 | 2 | 25 | |||
| 26 | КОЛЬЦО | МКС0103025 | 4 | 4 | 26 | |||
| 27 | Шайба | МКС0103431 | 4 | 4 | 27 | |||
| 28 | Втулка | МКС0103822 | 4 | 4 | 28 | |||
| 29 | Шайба | ПКК0117442 | 2 | 2 | 29 | |||
| 30 | Прокладка | ПКК0202449-01 | 4 | 4 | 30 | |||
| 31 | прокладка | ПКК0202449-02 | 4 | 4 | 31 | |||
| 32 | Ручка ПД- | Н.067.044 | 1 | 1 | 32 | |||
| 33 | Буфер передней рессоры | 887-2902420 | 3 | 3 | 33 | |||
| 34 | Болт М8-6ех16-7796 | БолтМ8-6ех16-7796 | 4 | 4 | 34 | |||
| 35 | Болт М8-6ех30-7796 | БолтМ8-6ех30-7796 | 7 | 7 | 35 | |||
| 36 | Болт М10-6ех20-7796 | БолтМ10-6ех20-7796 | 6 | 6 | 36 | |||
| 37 | Болт М12-6ех20-7796 | БолтМ12-6ех20-7796 | 4 | 4 | 37 | |||
| 38 | Болт М12-6ех30-7796 | БолтМ12-6ех30-7796 | 2 | 2 | 38 | |||
| 39 | Винт В.Мех | ВинтВ2.М5-6ех10-17475 | 27 | 27 | 39 | |||
| 40 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 7 | 7 | 40 | |||
| 41 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 13 | 13 | 41 | |||
| 42 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 2 | 2 | 42 | |||
| 43 | Масленка 1.2-19853 | Масленка1.2-19853 | 2 | 2 | 43 | |||
| 44 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 14 | 14 | 44 | |||
| 45 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 6 | 6 | 45 | |||
| 46 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 18 | 18 | 46 | |||
| 47 | Шайба 16Т.65Г-6402 | Шайба16Т.65Г-6402 | 4 | 4 | 47 | |||
| 48 | Шайба С8.01-6958 | ШайбаС8.01-6958 | 8 | 8 | 48 | |||
| 49 | Диск S- | ШайбаС10.01-6958 | 6 | 6 | 49 | |||
| 50 | Диск S- | ШайбаС12.01-6958 | 1 | 1 | 50 | |||
| 51 | Болт | БолтМ12-6ех25-7796 | 2 | 2 | 51 |
