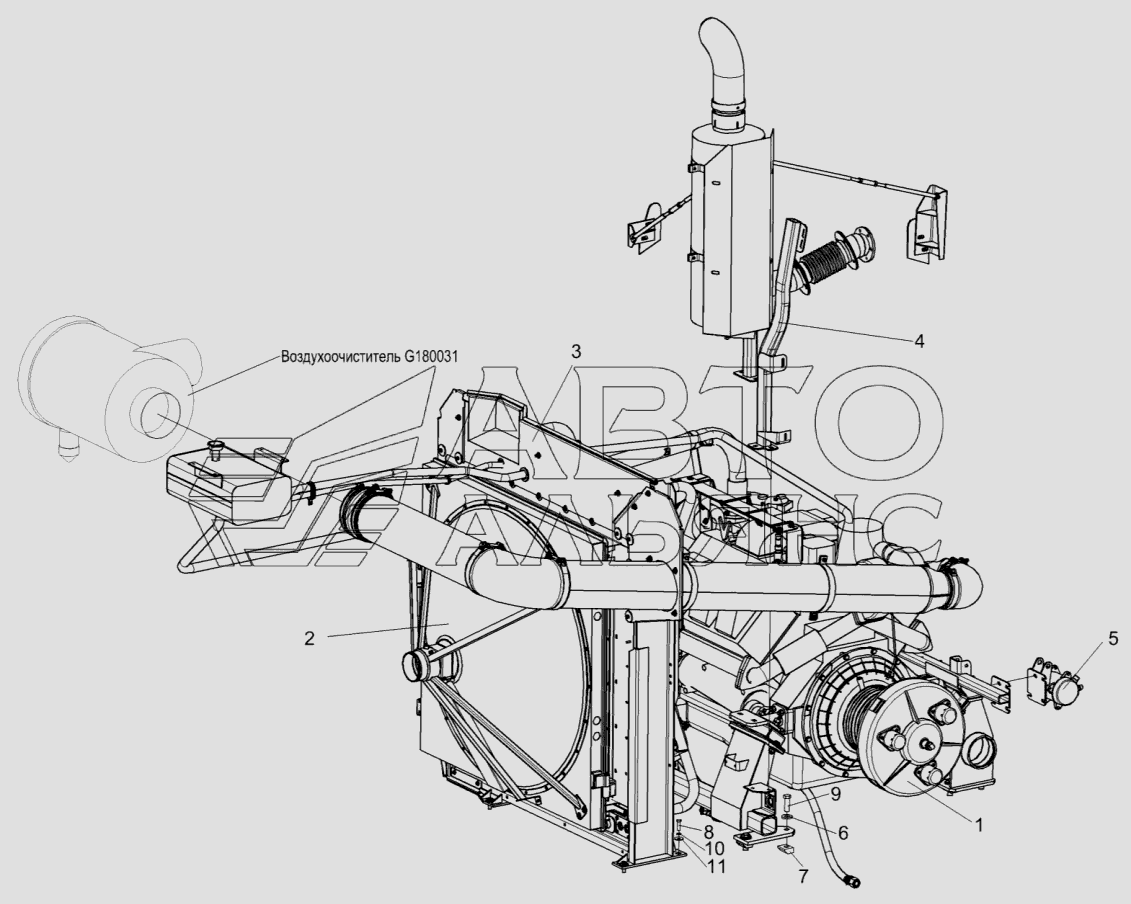

Установка дизеля Д-280.1S2-45 КВС-5-0150000А (вид справа)
100%
Название детали
Главный привод
Заводской номер
КВС-5-0151000А
Количество на модель
10
№
1
Название детали
Установка блока радиаторов
Заводской номер
КВС-5-0152000
Количество на модель
1
№
2
Название детали
Установка щитков
Заводской номер
КВС-5-0156000АА
Количество на модель
1
№
3
Название детали
Установка глушителя
Заводской номер
КВС-5-0157100
Количество на модель
1
№
4
Название детали
Привод компрессора кондиционера
Заводской номер
КВС-1-0150100А
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
КВС-1-0100471
Количество на модель
1
№
6
Название детали
Вкладыш
Заводской номер
УЭС0000503
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
БолтМ12-6ех40-7796
Количество на модель
1
№
8
Название детали
Болт М20х1,5-6ех60-7796
Заводской номер
БолтМ20х1,5-6ех60-7796
Количество на модель
8
№
9
Название детали
Шайба 12.65Г-6402
Заводской номер
Шайба12.65Г-6402
Количество на модель
8
№
10
Название детали
Диск S-
Заводской номер
ШайбаС12.01-6958
Количество на модель
6
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Главный привод | КВС-5-0151000А | 10 | 10 | 1 | |||
| 2 | Установка блока радиаторов | КВС-5-0152000 | 1 | 1 | 2 | |||
| 3 | Установка щитков | КВС-5-0156000АА | 1 | 1 | 3 | |||
| 4 | Установка глушителя | КВС-5-0157100 | 1 | 1 | 4 | |||
| 5 | Привод компрессора кондиционера | КВС-1-0150100А | 1 | 1 | 5 | |||
| 6 | Шайба | КВС-1-0100471 | 1 | 1 | 6 | |||
| 7 | Вкладыш | УЭС0000503 | 1 | 1 | 7 | |||
| 8 | Болт | БолтМ12-6ех40-7796 | 1 | 1 | 8 | |||
| 9 | Болт М20х1,5-6ех60-7796 | БолтМ20х1,5-6ех60-7796 | 8 | 8 | 9 | |||
| 10 | Шайба 12.65Г-6402 | Шайба12.65Г-6402 | 8 | 8 | 10 | |||
| 11 | Диск S- | ШайбаС12.01-6958 | 6 | 6 | 11 |
