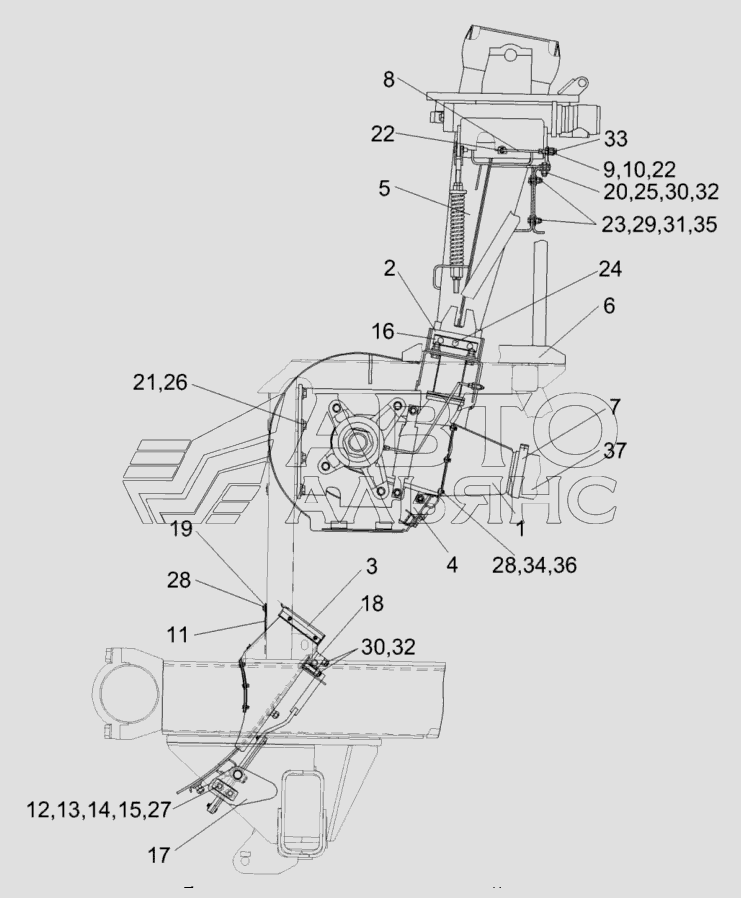

Установка ускорителя выброса, камеры приемной и основания силосопровода КВС-1-0140000
100%
Название детали
Установка ускорителя выброса
Заводской номер
КВС-1-0140000
Количество на модель
4
№
Название детали
Переходник
Заводской номер
КВС-1-0140020
Количество на модель
4
№
1
Название детали
Кронштейн
Заводской номер
КВС-1-0140030
Количество на модель
2
№
2
Название детали
Камера приемная
Заводской номер
КВС-1-0147000
Количество на модель
1
№
3
Название детали
Ускоритель выброса
Заводской номер
КВС-1-0142000
Количество на модель
1
№
4
Название детали
Основание силосопровода и механизм поворота
Заводской номер
КВС-1-0143000
Количество на модель
2
№
5
Название детали
Опора основания силосопровода
Заводской номер
КВС-1-0146000
Количество на модель
1
№
6
Название детали
Хомут стяжной
Заводской номер
А23.02.230
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
КВС-1-0115001-01
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
КВС-1-0115619
Количество на модель
1
№
9
Название детали
Орех
Заводской номер
КВС-1-0115624
Количество на модель
2
№
10
Название детали
Уплотнение
Заводской номер
КВС-1-0140001
Количество на модель
1
№
11
Название детали
Тарелка
Заводской номер
КВС-1-0140402
Количество на модель
1
№
12
Название детали
Тарелка
Заводской номер
КВС-1-0140402-01
Количество на модель
1
№
13
Название детали
Тарелка
Заводской номер
КВС-1-0140402-02
Количество на модель
1
№
14
Название детали
Накладка
Заводской номер
КВС-1-0140405-05
Количество на модель
5
№
15
Название детали
Тарелка
Заводской номер
КВС-1-0140409
Количество на модель
4
№
16
Название детали
Ловитель
Заводской номер
КВС-1-0140421
Количество на модель
4
№
17
Название детали
Зажим
Заводской номер
КВС-1-0140422
Количество на модель
2
№
18
Название детали
Накладка
Заводской номер
КВС-1-0141412
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
КВС-1-0142625
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
КЗР0202674А
Количество на модель
2
№
21
Название детали
Гайка
Заводской номер
УЭС-7-0800619
Количество на модель
1
№
22
Название детали
Болт М10-6ех35-7796
Заводской номер
БолтМ10-6ех35-7796
Количество на модель
34
№
23
Название детали
Болт М12-6ех30-7796
Заводской номер
БолтМ12-6ех30-7796
Количество на модель
8
№
24
Название детали
Болт М12-6ех45-7796
Заводской номер
БолтМ12-6ех45-7796
Количество на модель
2
№
25
Название детали
Болт М16х1,5-6ех50-7796
Заводской номер
БолтМ16х1,5-6ех50-7796
Количество на модель
4
№
26
Название детали
Болт М16-6ех50-7796
Заводской номер
БолтМ16-6ех50-7796
Количество на модель
6
№
27
Название детали
Болт М6-6ех16-7798
Заводской номер
БолтМ6-6ех16-7798
Количество на модель
17
№
28
Название детали
Гайка М10-6С-2526
Заводской номер
ГайкаМ10-6С-2526
Количество на модель
8
№
29
Название детали
Гайка М12-60-2526
Заводской номер
ГайкаМ12-60-2526
Количество на модель
2
№
30
Название детали
Гайка М10-6С-5915
Заводской номер
ГайкаМ10-6С-5915
Количество на модель
14
№
31
Название детали
Гайка М12-60-5915
Заводской номер
ГайкаМ12-60-5915
Количество на модель
4
№
32
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
17
№
33
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т.65Г-6402
Количество на модель
4
№
34
Название детали
Шайба А10.01-6958
Заводской номер
ШайбаА10.01-6958
Количество на модель
17
№
35
Название детали
Шайба С.6.01-11371
Заводской номер
ШайбаС.6.01-11371
Количество на модель
1
№
36
Название детали
Шланг
Заводской номер
Томифлекс
Количество на модель
6
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка ускорителя выброса | КВС-1-0140000 | 4 | 4 | |||||
| 1 | Переходник | КВС-1-0140020 | 4 | 4 | 1 | |||
| 2 | Кронштейн | КВС-1-0140030 | 2 | 2 | 2 | |||
| 3 | Камера приемная | КВС-1-0147000 | 1 | 1 | 3 | |||
| 4 | Ускоритель выброса | КВС-1-0142000 | 1 | 1 | 4 | |||
| 5 | Основание силосопровода и механизм поворота | КВС-1-0143000 | 2 | 2 | 5 | |||
| 6 | Опора основания силосопровода | КВС-1-0146000 | 1 | 1 | 6 | |||
| 7 | Хомут стяжной | А23.02.230 | 1 | 1 | 7 | |||
| 8 | Трубка | КВС-1-0115001-01 | 1 | 1 | 8 | |||
| 9 | Штуцер | КВС-1-0115619 | 1 | 1 | 9 | |||
| 10 | Орех | КВС-1-0115624 | 2 | 2 | 10 | |||
| 11 | Уплотнение | КВС-1-0140001 | 1 | 1 | 11 | |||
| 12 | Тарелка | КВС-1-0140402 | 1 | 1 | 12 | |||
| 13 | Тарелка | КВС-1-0140402-01 | 1 | 1 | 13 | |||
| 14 | Тарелка | КВС-1-0140402-02 | 1 | 1 | 14 | |||
| 15 | Накладка | КВС-1-0140405-05 | 5 | 5 | 15 | |||
| 16 | Тарелка | КВС-1-0140409 | 4 | 4 | 16 | |||
| 17 | Ловитель | КВС-1-0140421 | 4 | 4 | 17 | |||
| 18 | Зажим | КВС-1-0140422 | 2 | 2 | 18 | |||
| 19 | Накладка | КВС-1-0141412 | 2 | 2 | 19 | |||
| 20 | Шайба | КВС-1-0142625 | 2 | 2 | 20 | |||
| 21 | Шайба | КЗР0202674А | 2 | 2 | 21 | |||
| 22 | Гайка | УЭС-7-0800619 | 1 | 1 | 22 | |||
| 23 | Болт М10-6ех35-7796 | БолтМ10-6ех35-7796 | 34 | 34 | 23 | |||
| 24 | Болт М12-6ех30-7796 | БолтМ12-6ех30-7796 | 8 | 8 | 24 | |||
| 25 | Болт М12-6ех45-7796 | БолтМ12-6ех45-7796 | 2 | 2 | 25 | |||
| 26 | Болт М16х1,5-6ех50-7796 | БолтМ16х1,5-6ех50-7796 | 4 | 4 | 26 | |||
| 27 | Болт М16-6ех50-7796 | БолтМ16-6ех50-7796 | 6 | 6 | 27 | |||
| 28 | Болт М6-6ех16-7798 | БолтМ6-6ех16-7798 | 17 | 17 | 28 | |||
| 29 | Гайка М10-6С-2526 | ГайкаМ10-6С-2526 | 8 | 8 | 29 | |||
| 30 | Гайка М12-60-2526 | ГайкаМ12-60-2526 | 2 | 2 | 30 | |||
| 31 | Гайка М10-6С-5915 | ГайкаМ10-6С-5915 | 14 | 14 | 31 | |||
| 32 | Гайка М12-60-5915 | ГайкаМ12-60-5915 | 4 | 4 | 32 | |||
| 33 | Масленка 1.2-19853 | Масленка1.2-19853 | 17 | 17 | 33 | |||
| 34 | Шайба 6Т.65Г-6402 | Шайба6Т.65Г-6402 | 4 | 4 | 34 | |||
| 35 | Шайба А10.01-6958 | ШайбаА10.01-6958 | 17 | 17 | 35 | |||
| 36 | Шайба С.6.01-11371 | ШайбаС.6.01-11371 | 1 | 1 | 36 | |||
| 37 | Шланг | Томифлекс | 6 | 6 | 37 |
