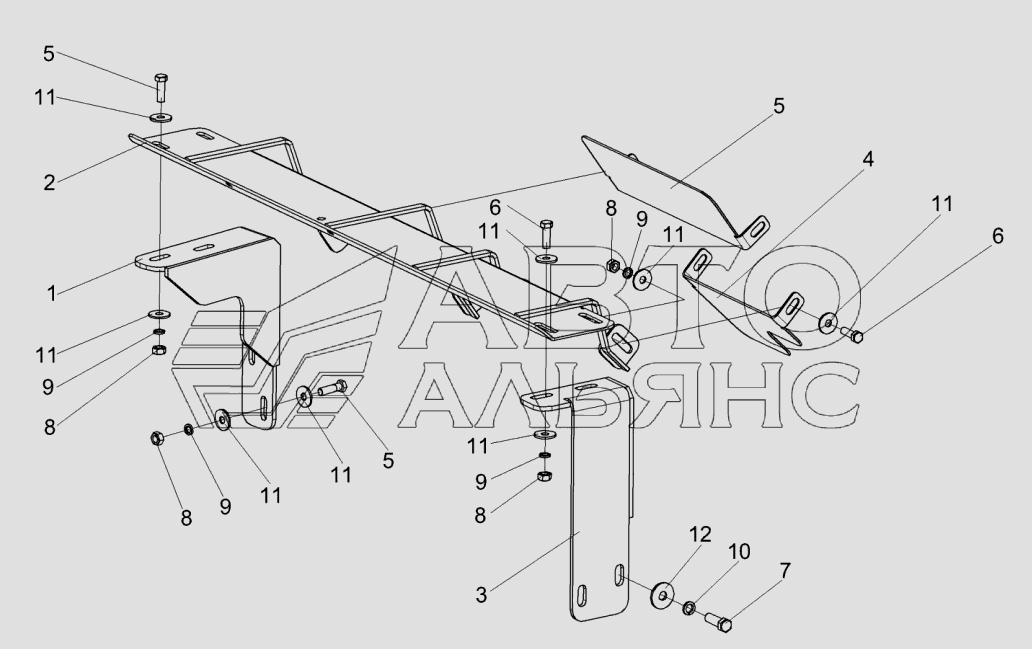

Установка щитов КВС-5-0156060
100%
Название детали
Установка щитов
Заводской номер
КВС-5-0156060
Количество на модель
2
№
Название детали
Кронштейн
Заводской номер
КВС-5-0156070
Количество на модель
33
№
1
Название детали
Опора
Заводской номер
КВС-5-0156080
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
КВС-5-0156090
Количество на модель
1
№
3
Название детали
Крыло
Заводской номер
КВС-5-0156406
Количество на модель
1
№
4
Название детали
Крыло
Заводской номер
КВС-5-0156407
Количество на модель
1
№
5
Название детали
Болт М8-6eх25-7796
Заводской номер
БолтМ8-6eх25-7796
Количество на модель
1
№
6
Название детали
Болт М10-6Gх30-7796
Заводской номер
БолтМ10-6Gх30-7796
Количество на модель
1
№
7
Название детали
Гайка М8-60-5915
Заводской номер
ГайкаМ8-60-5915
Количество на модель
1
№
8
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
8
№
9
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
2
№
10
Название детали
Шайба A 8.01-6958
Заводской номер
ШайбаA8.01-6958
Количество на модель
8
№
11
Название детали
Шайба A 10.01-6958
Заводской номер
ШайбаA10.01-6958
Количество на модель
8
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка щитов | КВС-5-0156060 | 2 | 2 | |||||
| 1 | Кронштейн | КВС-5-0156070 | 33 | 33 | 1 | |||
| 2 | Опора | КВС-5-0156080 | 1 | 1 | 2 | |||
| 3 | Кронштейн | КВС-5-0156090 | 1 | 1 | 3 | |||
| 4 | Крыло | КВС-5-0156406 | 1 | 1 | 4 | |||
| 5 | Крыло | КВС-5-0156407 | 1 | 1 | 5 | |||
| 6 | Болт М8-6eх25-7796 | БолтМ8-6eх25-7796 | 1 | 1 | 6 | |||
| 7 | Болт М10-6Gх30-7796 | БолтМ10-6Gх30-7796 | 1 | 1 | 7 | |||
| 8 | Гайка М8-60-5915 | ГайкаМ8-60-5915 | 1 | 1 | 8 | |||
| 9 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 8 | 8 | 9 | |||
| 10 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 2 | 2 | 10 | |||
| 11 | Шайба A 8.01-6958 | ШайбаA8.01-6958 | 8 | 8 | 11 | |||
| 12 | Шайба A 10.01-6958 | ШайбаA10.01-6958 | 8 | 8 | 12 |
