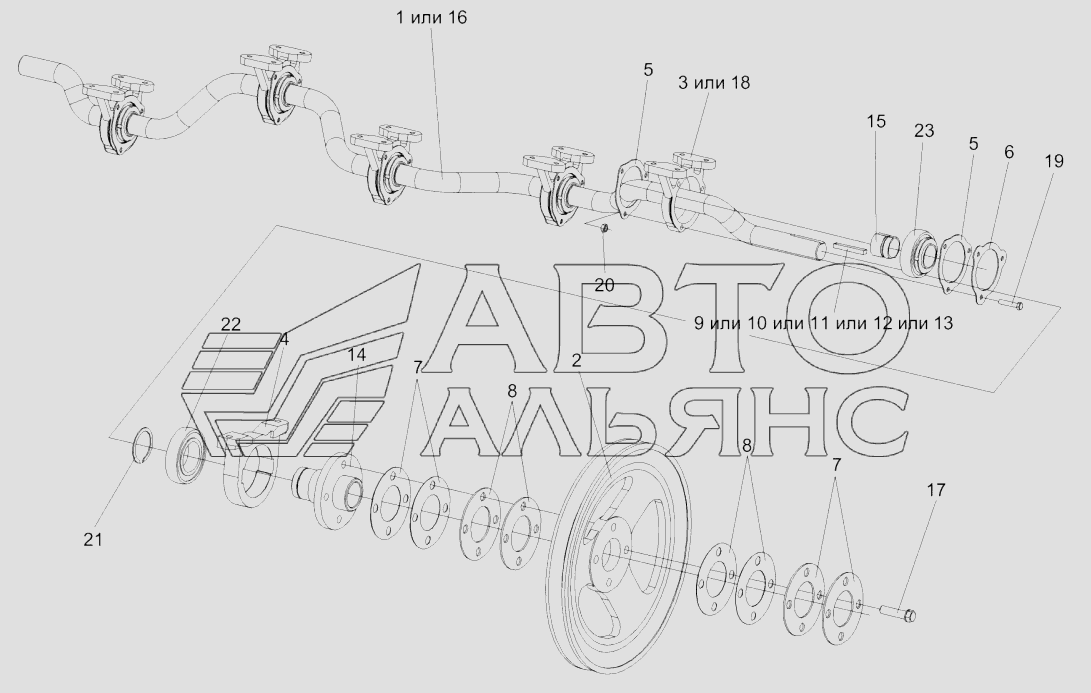

Вал коленчатый ведущий КЗК-12-0212070
100%
Название детали
Вал коленчатый ведущий
Заводской номер
КЗК-12-0212070
Количество на модель
1
№
Название детали
Вал ведущий
Заводской номер
КЗК-12-0212601
Количество на модель
1
№
1
Название детали
Шкив
Заводской номер
КЗК-10-0212060
Количество на модель
1
№
2
Название детали
Шкив
Заводской номер
КЗК0212102Г
Количество на модель
1
№
2
Название детали
Корпус подшипника
Заводской номер
КЗК0212202
Количество на модель
5
№
3
Название детали
Корпус
Заводской номер
КЗК0212204
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
КЗК0212401
Количество на модель
10
№
5
Название детали
Шайба стопорная
Заводской номер
КЗК0212404
Количество на модель
10
№
6
Название детали
Прокладка
Заводской номер
КЗК0212406
Количество на модель
4
№
7
Название детали
Прокладка
Заводской номер
КЗК0212407
Количество на модель
6
№
8
Название детали
Шпонка клиновая
Заводской номер
КЗК0212604
Количество на модель
1
№
9
Название детали
Шпонка клиновая
Заводской номер
КЗК0212604-01
Количество на модель
1
№
10
Название детали
Шпонка клиновая
Заводской номер
КЗК0212604-02
Количество на модель
1
№
11
Название детали
Шпонка клиновая
Заводской номер
КЗК0212604-03
Количество на модель
1
№
12
Название детали
Шпонка клиновая
Заводской номер
КЗК0212604-04
Количество на модель
1
№
13
Название детали
Ступица
Заводской номер
КЗК-10-0212603
Количество на модель
1
№
14
Название детали
Втулка закрепительная
Заводской номер
КЗК-10-0212609
Количество на модель
1
№
15
Название детали
Вал коленчатый ведущий
Заводской номер
РСМ10Б.01.38.607А
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
УЭС0100603А-05
Количество на модель
4
№
17
Название детали
Корпус подшипника
Заводской номер
54-20121
Количество на модель
5
№
18
Название детали
Болт М8-6gх40-7796
Заводской номер
БолтМ8-6gх40-7796
Количество на модель
15
№
19
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
15
№
20
Название детали
Кольцо
Заводской номер
В55-13940
Количество на модель
1
№
21
Название детали
Подшипник
Заводской номер
1580211С17
Количество на модель
1
№
22
Название детали
Подшипник
Заводской номер
КЗК-10-0212110
Количество на модель
5
№
23
Название детали
Подшипник
Заводской номер
380708Т2С17
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал коленчатый ведущий | КЗК-12-0212070 | 1 | 1 | |||||
| 1 | Вал ведущий | КЗК-12-0212601 | 1 | 1 | 1 | |||
| 2 | Шкив | КЗК-10-0212060 | 1 | 1 | 2 | |||
| 2 | Шкив | КЗК0212102Г | 1 | 1 | 2 | |||
| 3 | Корпус подшипника | КЗК0212202 | 5 | 5 | 3 | |||
| 4 | Корпус | КЗК0212204 | 1 | 1 | 4 | |||
| 5 | Фланец | КЗК0212401 | 10 | 10 | 5 | |||
| 6 | Шайба стопорная | КЗК0212404 | 10 | 10 | 6 | |||
| 7 | Прокладка | КЗК0212406 | 4 | 4 | 7 | |||
| 8 | Прокладка | КЗК0212407 | 6 | 6 | 8 | |||
| 9 | Шпонка клиновая | КЗК0212604 | 1 | 1 | 9 | |||
| 10 | Шпонка клиновая | КЗК0212604-01 | 1 | 1 | 10 | |||
| 11 | Шпонка клиновая | КЗК0212604-02 | 1 | 1 | 11 | |||
| 12 | Шпонка клиновая | КЗК0212604-03 | 1 | 1 | 12 | |||
| 13 | Шпонка клиновая | КЗК0212604-04 | 1 | 1 | 13 | |||
| 14 | Ступица | КЗК-10-0212603 | 1 | 1 | 14 | |||
| 15 | Втулка закрепительная | КЗК-10-0212609 | 1 | 1 | 15 | |||
| 16 | Вал коленчатый ведущий | РСМ10Б.01.38.607А | 1 | 1 | 16 | |||
| 17 | Болт | УЭС0100603А-05 | 4 | 4 | 17 | |||
| 18 | Корпус подшипника | 54-20121 | 5 | 5 | 18 | |||
| 19 | Болт М8-6gх40-7796 | БолтМ8-6gх40-7796 | 15 | 15 | 19 | |||
| 20 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 15 | 15 | 20 | |||
| 21 | Кольцо | В55-13940 | 1 | 1 | 21 | |||
| 22 | Подшипник | 1580211С17 | 1 | 1 | 22 | |||
| 23 | Подшипник | КЗК-10-0212110 | 5 | 5 | 23 | |||
| 23 | Подшипник | 380708Т2С17 | 1 | 1 | 23 |
