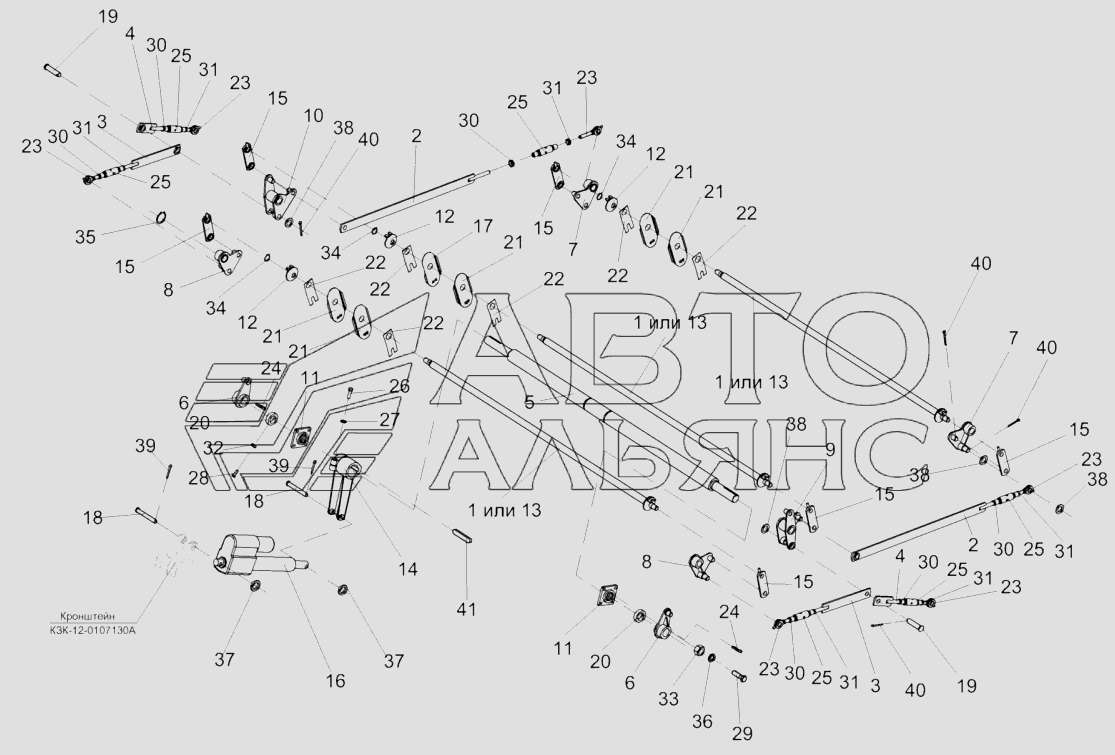

Установка механизма подъема подбарабаний КЗК-12-0115000
100%
Название детали
Установка механизма подъема подбарабаний
Заводской номер
КЗК-12-0115000
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
КЗК-12-0107130А
Количество на модель
№
Название детали
Фиксатор
Заводской номер
КЗК-12-0115030
Количество на модель
3
№
1
Название детали
Стяжка
Заводской номер
КЗК-12-0115040
Количество на модель
2
№
2
Название детали
Тяга
Заводской номер
КЗК-12-0115050
Количество на модель
1
№
2
Название детали
Стяжка
Заводской номер
КЗК-12-0115040-01
Количество на модель
2
№
3
Название детали
Тяга
Заводской номер
КЗК-12-0115050-01
Количество на модель
1
№
3
Название детали
Стяжка
Заводской номер
КЗК-12-0115040-02
Количество на модель
2
№
4
Название детали
Тяга
Заводской номер
КЗК-12-0115050-02
Количество на модель
1
№
4
Название детали
Вал
Заводской номер
КЗК-12-0115060
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
КЗК-12-0115070
Количество на модель
2
№
6
Название детали
Рычаг
Заводской номер
КЗК-12-0115080
Количество на модель
2
№
7
Название детали
Рычаг
Заводской номер
КЗК-12-0115080-01
Количество на модель
2
№
8
Название детали
Рычаг
Заводской номер
КЗК-12-0115090
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
КЗК-12-0115090-01
Количество на модель
1
№
10
Название детали
Опора
Заводской номер
КЗК-12-0115120
Количество на модель
2
№
11
Название детали
Опора
Заводской номер
КЗК-12-0115130
Количество на модель
3
№
12
Название детали
Фиксатор
Заводской номер
КЗК-12-0115140
Количество на модель
3
№
13
Название детали
Рычаг
Заводской номер
КЗК-12-0115160
Количество на модель
1
№
14
Название детали
Тяга
Заводской номер
КЗК-12-0115170
Количество на модель
6
№
15
Название детали
Электромеханизм подбарабанья
Заводской номер
КЗК-10-0701400
Количество на модель
1
№
16
Название детали
Щиток
Заводской номер
КЗК-12-0115421
Количество на модель
1
№
17
Название детали
Палец
Заводской номер
КЗК-12-0115611
Количество на модель
2
№
18
Название детали
Палец
Заводской номер
КЗК-12-0115612
Количество на модель
2
№
19
Название детали
Кольцо установочное
Заводской номер
КЗК-10-0102625
Количество на модель
2
№
20
Название детали
Щиток
Заводской номер
КЗК0115409
Количество на модель
5
№
21
Название детали
Прижим
Заводской номер
КЗК0115411
Количество на модель
6
№
22
Название детали
Тяга
Заводской номер
КЗК-12-0115619
Количество на модель
1
№
23
Название детали
Шпонка
Заводской номер
КЗК0115608
Количество на модель
2
№
24
Название детали
Втулка
Заводской номер
КЗК0115802
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
КЗР0202608Б
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
УЭС0100607
Количество на модель
1
№
27
Название детали
Болт М8-6gх25-7796
Заводской номер
БолтМ8-6gх25-7796
Количество на модель
4
№
28
Название детали
Болт М12-6gх40-7796
Заводской номер
БолтМ12-6gх40-7796
Количество на модель
8
№
29
Название детали
Гайка М16х1,5-6G-2526
Заводской номер
ГайкаМ16х1,5-6G-2526
Количество на модель
1
№
30
Название детали
Гайка М16х1,5-LH-6G-2526
Заводской номер
ГайкаМ16х1,5-LH-6G-2526
Количество на модель
1
№
31
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
4
№
32
Название детали
Гайка М12-6G-5915
Заводской номер
ГайкаМ12-6G-5915
Количество на модель
8
№
33
Название детали
Кольцо В25-13942
Заводской номер
КольцоВ25-13942
Количество на модель
3
№
34
Название детали
Кольцо В30-13942
Заводской номер
КольцоВ30-13942
Количество на модель
6
№
35
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
8
№
36
Название детали
Шайба С.12.01-11371
Заводской номер
ШайбаС.12.01-11371
Количество на модель
8
№
37
Название детали
Шайба С.22.01-11371
Заводской номер
ШайбаС.22.01-11371
Количество на модель
22
№
38
Название детали
Шплинт 4х22-397
Заводской номер
Шплинт4х22-397
Количество на модель
2
№
39
Название детали
Шплинт 4х32-397
Заводской номер
Шплинт4х32-397
Количество на модель
22
№
40
Название детали
Шпонка 18х11х100-23360
Заводской номер
Шпонка18х11х100-23360
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка механизма подъема подбарабаний | КЗК-12-0115000 | 1 | 1 | |||||
| Кронштейн | КЗК-12-0107130А | |||||||
| 1 | Фиксатор | КЗК-12-0115030 | 3 | 3 | 1 | |||
| 2 | Стяжка | КЗК-12-0115040 | 2 | 2 | 2 | |||
| 2 | Тяга | КЗК-12-0115050 | 1 | 1 | 2 | |||
| 3 | Стяжка | КЗК-12-0115040-01 | 2 | 2 | 3 | |||
| 3 | Тяга | КЗК-12-0115050-01 | 1 | 1 | 3 | |||
| 4 | Стяжка | КЗК-12-0115040-02 | 2 | 2 | 4 | |||
| 4 | Тяга | КЗК-12-0115050-02 | 1 | 1 | 4 | |||
| 5 | Вал | КЗК-12-0115060 | 1 | 1 | 5 | |||
| 6 | Рычаг | КЗК-12-0115070 | 2 | 2 | 6 | |||
| 7 | Рычаг | КЗК-12-0115080 | 2 | 2 | 7 | |||
| 8 | Рычаг | КЗК-12-0115080-01 | 2 | 2 | 8 | |||
| 9 | Рычаг | КЗК-12-0115090 | 1 | 1 | 9 | |||
| 10 | Рычаг | КЗК-12-0115090-01 | 1 | 1 | 10 | |||
| 11 | Опора | КЗК-12-0115120 | 2 | 2 | 11 | |||
| 12 | Опора | КЗК-12-0115130 | 3 | 3 | 12 | |||
| 13 | Фиксатор | КЗК-12-0115140 | 3 | 3 | 13 | |||
| 14 | Рычаг | КЗК-12-0115160 | 1 | 1 | 14 | |||
| 15 | Тяга | КЗК-12-0115170 | 6 | 6 | 15 | |||
| 16 | Электромеханизм подбарабанья | КЗК-10-0701400 | 1 | 1 | 16 | |||
| 17 | Щиток | КЗК-12-0115421 | 1 | 1 | 17 | |||
| 18 | Палец | КЗК-12-0115611 | 2 | 2 | 18 | |||
| 19 | Палец | КЗК-12-0115612 | 2 | 2 | 19 | |||
| 20 | Кольцо установочное | КЗК-10-0102625 | 2 | 2 | 20 | |||
| 21 | Щиток | КЗК0115409 | 5 | 5 | 21 | |||
| 22 | Прижим | КЗК0115411 | 6 | 6 | 22 | |||
| 23 | Тяга | КЗК-12-0115619 | 1 | 1 | 23 | |||
| 24 | Шпонка | КЗК0115608 | 2 | 2 | 24 | |||
| 25 | Втулка | КЗК0115802 | 1 | 1 | 25 | |||
| 26 | Болт | КЗР0202608Б | 1 | 1 | 26 | |||
| 27 | Шайба | УЭС0100607 | 1 | 1 | 27 | |||
| 28 | Болт М8-6gх25-7796 | БолтМ8-6gх25-7796 | 4 | 4 | 28 | |||
| 29 | Болт М12-6gх40-7796 | БолтМ12-6gх40-7796 | 8 | 8 | 29 | |||
| 30 | Гайка М16х1,5-6G-2526 | ГайкаМ16х1,5-6G-2526 | 1 | 1 | 30 | |||
| 31 | Гайка М16х1,5-LH-6G-2526 | ГайкаМ16х1,5-LH-6G-2526 | 1 | 1 | 31 | |||
| 32 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 4 | 4 | 32 | |||
| 33 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 8 | 8 | 33 | |||
| 34 | Кольцо В25-13942 | КольцоВ25-13942 | 3 | 3 | 34 | |||
| 35 | Кольцо В30-13942 | КольцоВ30-13942 | 6 | 6 | 35 | |||
| 36 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 8 | 8 | 36 | |||
| 37 | Шайба С.12.01-11371 | ШайбаС.12.01-11371 | 8 | 8 | 37 | |||
| 38 | Шайба С.22.01-11371 | ШайбаС.22.01-11371 | 22 | 22 | 38 | |||
| 39 | Шплинт 4х22-397 | Шплинт4х22-397 | 2 | 2 | 39 | |||
| 40 | Шплинт 4х32-397 | Шплинт4х32-397 | 22 | 22 | 40 | |||
| 41 | Шпонка 18х11х100-23360 | Шпонка18х11х100-23360 | 1 | 1 | 41 |
