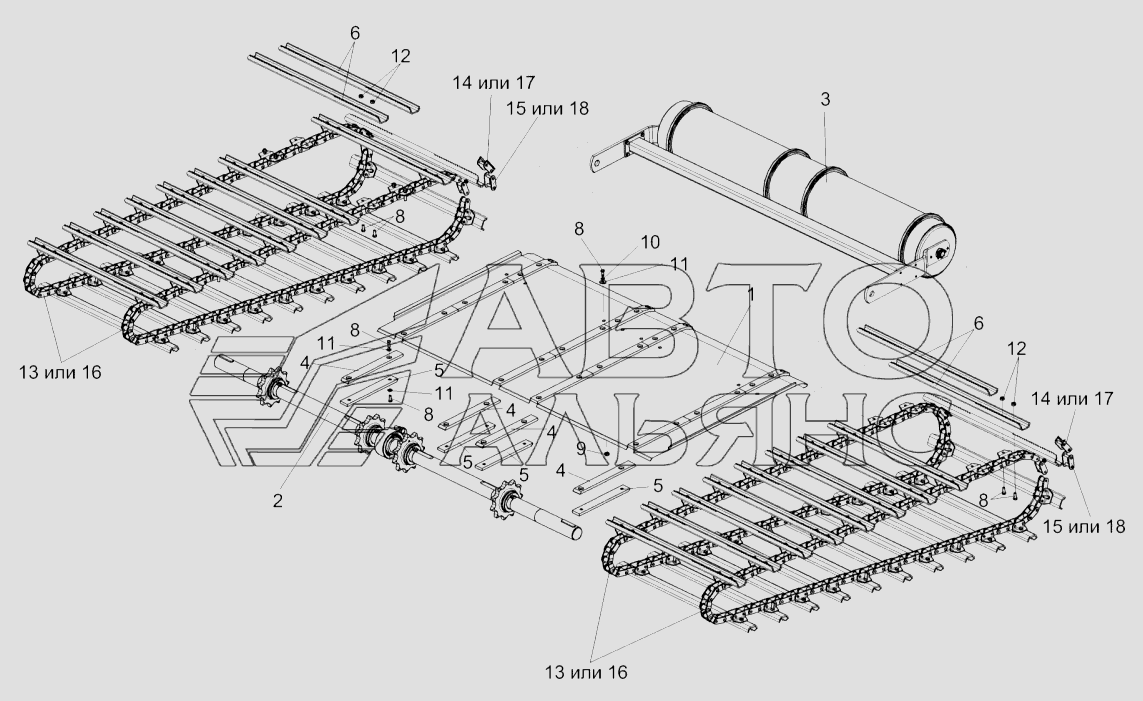

Установка транспортеров КЗК-12-1817000Б
100%
Название детали
Транспортер
Заводской номер
КЗК-12-1817000Б
Количество на модель
2
№
Название детали
Основание
Заводской номер
КЗК-12-1810250
Количество на модель
1
№
1
Название детали
Вал верхний
Заводской номер
КЗК-12-1813000А
Количество на модель
1
№
2
Название детали
Вал нижний
Заводской номер
КЗК-12-1816000Б
Количество на модель
1
№
3
Название детали
Накладка
Заводской номер
КЗК-12-1810003-01
Количество на модель
4
№
4
Название детали
Накладка
Заводской номер
КЗК-12-1810003-02
Количество на модель
4
№
5
Название детали
Гребенка
Заводской номер
КЗК-12-1817405
Количество на модель
22
№
6
Название детали
Болт М8-6gх20-7796
Заводской номер
БолтМ8-6gх20-7796
Количество на модель
28
№
8
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
39
№
9
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
14
№
10
Название детали
Шайба С.8.01-11371
Заводской номер
ШайбаС.8.01-11371
Количество на модель
30
№
11
Название детали
Гайка М8-8
Заводской номер
DIN980арт.03698
Количество на модель
92
№
12
Название детали
Цепь ТРД-38-56-1-2-8-4
Заводской номер
ЦЕП0004214
Количество на модель
2
№
13
Название детали
Звено
Заводской номер
П-ТРД-38-56
Количество на модель
4
№
14
Название детали
Звено
Заводской номер
С-ТРД-38-56
Количество на модель
2
№
15
Название детали
Цепь ТРД-38-5600-1-2-8-4
Заводской номер
ЦЕП0004155
Количество на модель
2
№
16
Название детали
Звено П-ТРД-38-5600
Заводской номер
П-ТРД-38-5600
Количество на модель
4
№
17
Название детали
Звено
Заводской номер
С-ТРД-38-5600
Количество на модель
2
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Транспортер | КЗК-12-1817000Б | 2 | 2 | |||||
| 1 | Основание | КЗК-12-1810250 | 1 | 1 | 1 | |||
| 2 | Вал верхний | КЗК-12-1813000А | 1 | 1 | 2 | |||
| 3 | Вал нижний | КЗК-12-1816000Б | 1 | 1 | 3 | |||
| 4 | Накладка | КЗК-12-1810003-01 | 4 | 4 | 4 | |||
| 5 | Накладка | КЗК-12-1810003-02 | 4 | 4 | 5 | |||
| 6 | Гребенка | КЗК-12-1817405 | 22 | 22 | 6 | |||
| 8 | Болт М8-6gх20-7796 | БолтМ8-6gх20-7796 | 28 | 28 | 8 | |||
| 9 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 39 | 39 | 9 | |||
| 10 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 14 | 14 | 10 | |||
| 11 | Шайба С.8.01-11371 | ШайбаС.8.01-11371 | 30 | 30 | 11 | |||
| 12 | Гайка М8-8 | DIN980арт.03698 | 92 | 92 | 12 | |||
| 13 | Цепь ТРД-38-56-1-2-8-4 | ЦЕП0004214 | 2 | 2 | 13 | |||
| 14 | Звено | П-ТРД-38-56 | 4 | 4 | 14 | |||
| 15 | Звено | С-ТРД-38-56 | 2 | 2 | 15 | |||
| 16 | Цепь ТРД-38-5600-1-2-8-4 | ЦЕП0004155 | 2 | 2 | 16 | |||
| 17 | Звено П-ТРД-38-5600 | П-ТРД-38-5600 | 4 | 4 | 17 | |||
| 18 | Звено | С-ТРД-38-5600 | 2 | 2 | 18 |
