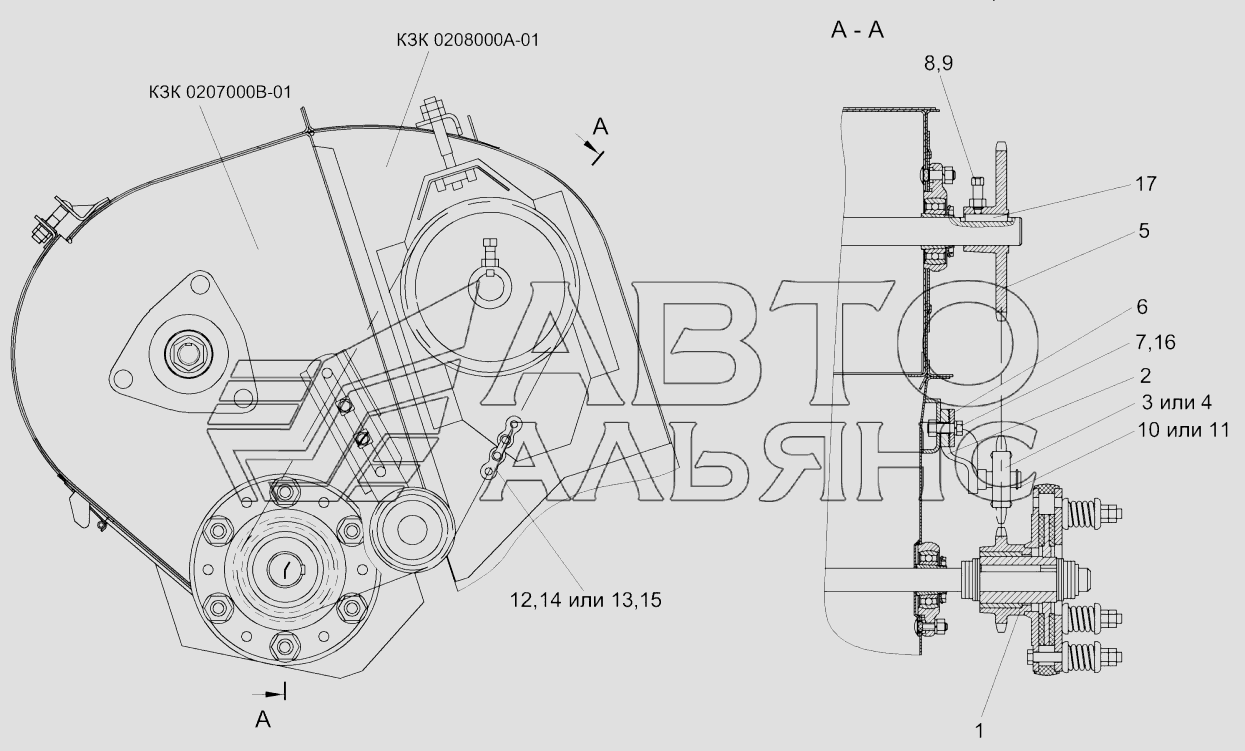

Установка цепного привода элеватора колосового
100%
Название детали
Очистка
Заводской номер
КЗК-12-0202000Б-03
Количество на модель
1
№
Название детали
Устройство домолачивающее
Заводской номер
КЗК0207000В-01
Количество на модель
№
Название детали
Элеватор колосовой
Заводской номер
КЗК0208000А-01
Количество на модель
№
Название детали
Устройство натяжное
Заводской номер
КЗР0202480
Количество на модель
1
№
Название детали
Муфта фрикционная
Заводской номер
КЗК0219020Б-01
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
КЗР0202620
Количество на модель
1
№
2
Название детали
Звездочка
Заводской номер
КУЖ0122010
Количество на модель
1
№
3
Название детали
Звездочка в сборе
Заводской номер
КУЖ0122010-01
Количество на модель
1
№
4
Название детали
Звездочка
Заводской номер
КЗР0202619Б
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
КИЛ0150422-01
Количество на модель
2
№
6
Название детали
Болт М10-6gх30-7796
Заводской номер
БолтМ10-6gх30-7796
Количество на модель
10
№
7
Название детали
Винт В.М10-6gх30.22Н-1485
Заводской номер
ВинтВ.М10-6gх30.22Н-1485
Количество на модель
1
№
8
Название детали
Гайка М10-6G-5915
Заводской номер
ГайкаМ10-6G-5915
Количество на модель
20
№
9
Название детали
Кольцо В17-13940
Заводской номер
В17-13940
Количество на модель
1
№
10
Название детали
Кольцо В17-13942
Заводской номер
В17-13942
Количество на модель
1
№
11
Название детали
Звено к цепи
Заводской номер
Звено
Количество на модель
1
№
12
Название детали
Звено соединительное
Заводской номер
12A-1ISO-606
Количество на модель
1
№
13
Название детали
Цепь шагом 19,05 мм, открытая
Заводской номер
ЦЕП0004003
Количество на модель
1
№
14
Название детали
Цепь 12 А-1
Заводской номер
ЦЕП0000007
Количество на модель
1
№
15
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
22
№
16
Название детали
Шпонка 8х7х45-23360
Заводской номер
Шпонка8х7х45-23360
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Очистка | КЗК-12-0202000Б-03 | 1 | 1 | |||||
| Устройство домолачивающее | КЗК0207000В-01 | |||||||
| Элеватор колосовой | КЗК0208000А-01 | |||||||
| Устройство натяжное | КЗР0202480 | 1 | 1 | |||||
| 1 | Муфта фрикционная | КЗК0219020Б-01 | 1 | 1 | 1 | |||
| 2 | Кронштейн | КЗР0202620 | 1 | 1 | 2 | |||
| 3 | Звездочка | КУЖ0122010 | 1 | 1 | 3 | |||
| 4 | Звездочка в сборе | КУЖ0122010-01 | 1 | 1 | 4 | |||
| 5 | Звездочка | КЗР0202619Б | 1 | 1 | 5 | |||
| 6 | Шайба | КИЛ0150422-01 | 2 | 2 | 6 | |||
| 7 | Болт М10-6gх30-7796 | БолтМ10-6gх30-7796 | 10 | 10 | 7 | |||
| 8 | Винт В.М10-6gх30.22Н-1485 | ВинтВ.М10-6gх30.22Н-1485 | 1 | 1 | 8 | |||
| 9 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 20 | 20 | 9 | |||
| 10 | Кольцо В17-13940 | В17-13940 | 1 | 1 | 10 | |||
| 11 | Кольцо В17-13942 | В17-13942 | 1 | 1 | 11 | |||
| 12 | Звено к цепи | Звено | 1 | 1 | 12 | |||
| 13 | Звено соединительное | 12A-1ISO-606 | 1 | 1 | 13 | |||
| 14 | Цепь шагом 19,05 мм, открытая | ЦЕП0004003 | 1 | 1 | 14 | |||
| 15 | Цепь 12 А-1 | ЦЕП0000007 | 1 | 1 | 15 | |||
| 16 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 22 | 22 | 16 | |||
| 17 | Шпонка 8х7х45-23360 | Шпонка8х7х45-23360 | 1 | 1 | 17 |
